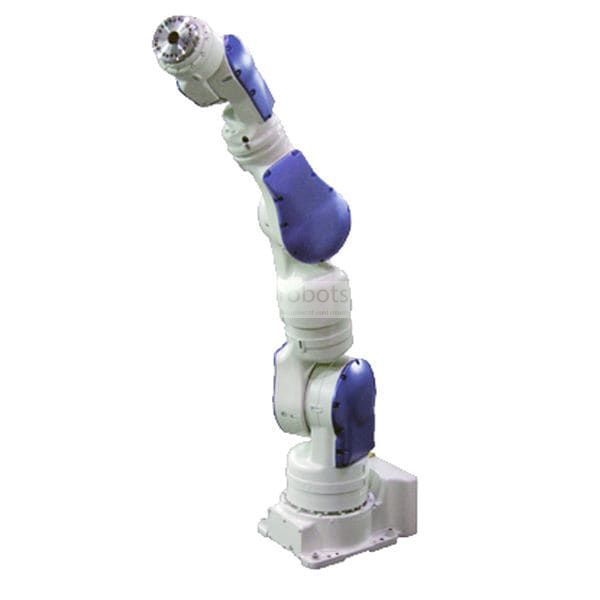

Мотоман Yaskawa Motoman SIA20D

В ожидании более запаса

SIA20D Прочная компактная конструкция, компактная и мощная ось 7, которая обеспечивает гибкость и универсальность с высокой производительностью и свободой передвижения. идеально подходит для работы в труднодоступных местах.

Характеристики контроллера DX100

Компактный контроллер YSCAX DX100 с расширенной структурой и контролем процесса, предоставляющий большую свободу пользователю даже в концепции автоматизированной ячейки:

• Система управления Multirobot с 8 координированными осями движения до 8 роботов / 72.

• Надежная архитектура ПК, которая обеспечивает управление на уровне системы для роботизированных рабочих ячеек.

• Соединения на задней панели шкафа управления для оптимизации внутреннего пространства

• Встроенная обработка лестничной логики; 4096 адресов ввода / вывода

• Разнообразие сетевых соединений fieldbus

• Высокоскоростное подключение к серверу

• Панели ввода / вывода (10) показывают HMI на подвеске

• Advanced Robot Motion Control (ARM) для повышения производительности и минимального времени обучения

• Энергосбережение до 25%

• Время восстановления (MTTR)

• Простота обслуживания с функцией проверки состояния редуктора, функциональной диагностической функции аппаратного обеспечения, улучшенного разрешения проблем и восстановления тревоги

• Слот Compact Flash и порт USB облегчают резервное копирование памяти

• Маленькая и легкая подставка для Windows® CE имеет цветной сенсорный экран с возможностью многократного отображения.

Основные технические характеристики

Максимальная загрузка робота: 20 кг
Количество осей: 7
Максимальный горизонтальный охват: 910 мм
Максимальный вертикальный охват: 1,498 мм
Повторяемость: ± 0,1 мм
Контроллер: DX100

Диапазон движения (°)

Ось S: ± 180 °
Ось L: ± 110 °
Ось E: ± 170 °
Ось U: ± 130 °
Ось R: ± 180 °
Ось B: ± 110 °
Ось T: ± 180 °

Максимальная скорость (° / с)

Ось S: 130 ° / с
Ось L: 130 ° / с
Ось E: 170 ° / с
Ось U: 170 ° / с
Ось R: 200 ° / с
Ось B: 200 ° / с
Ось T: 400 ° / с

Приложения для роботов

сборочный
Литье под давлением
осмотр
упаковка
Уход за машиной
Передача деталей

Области применения

Погрузка и разгрузка деталей , Обработка , Обработка деталей , Измерение , Сборка деталей
