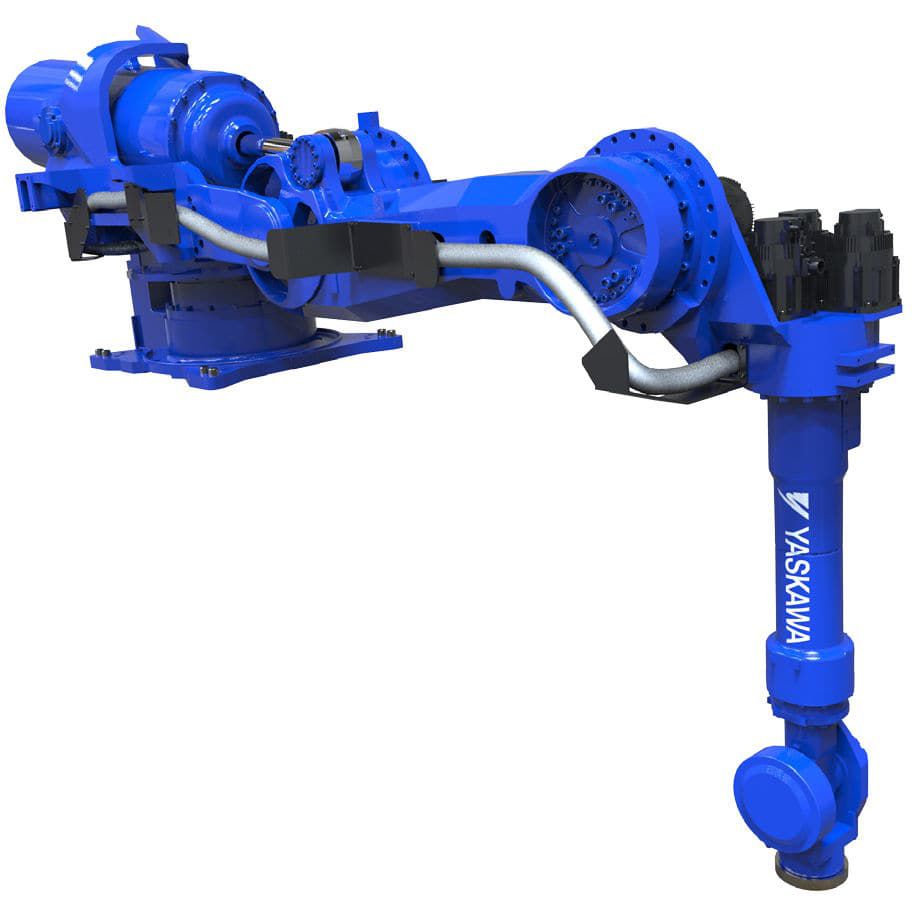

Мотоман Welding robot ES165RD II Motoman

В ожидании более запаса

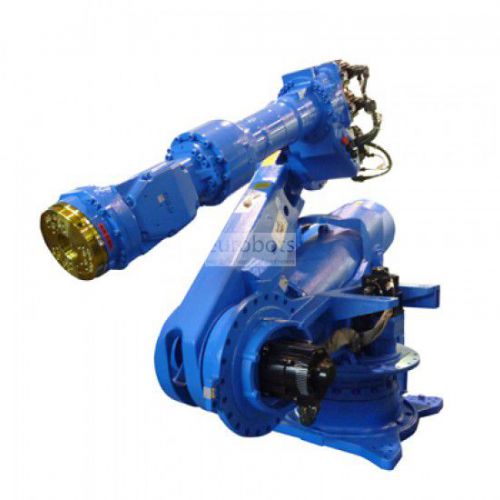

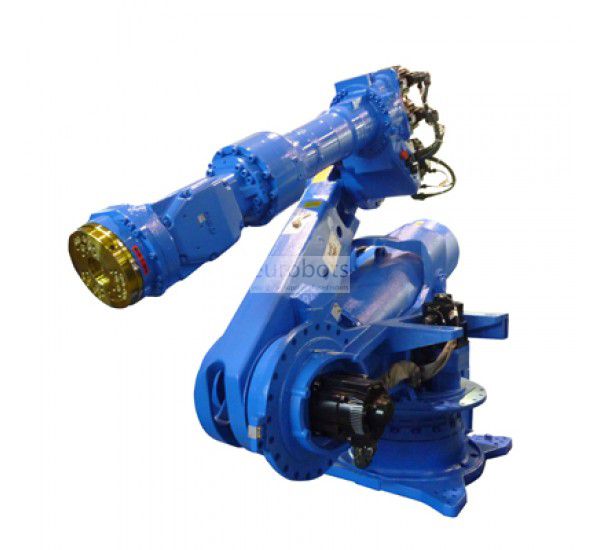

ES165RD II и ES200RD II эта версия предназначена для обеспечения производительности и надежности в области точечной сварки. компактная и тонкая конструкция позволяет сократить время цикла и выполнять задачи в ограниченном пространстве, повышая производительность системы. Он имеет интегрированную систему управления пушками с серводвигателями, оптимизирующими качество сварного шва. Оснащен контроллером DX200.

Контроллер DX200
DX200 - один из надежных системных контроллеров архитектуры с высокой надежностью и эффективностью системного уровня для роботизированных рабочих ячеек. Разнообразие сетевых соединений fieldbus. Динамические зоны помех защищают руку робота и обеспечивают улучшенную предотвращение столкновения. Позволяет до трех вспомогательных / внешних осей и может монтироваться дистанционно. обеспечивает:
Гибкость приложений.
Высокая производительность.
Минимальные затраты на интеграцию.
Гибкость приложений.
Повышенная надежность и энергоэффективность.
Улучшенная производительность, сокращенное среднее время ремонта (MTTR).
Категория 3 Функциональная безопасность (FSU).
Управление несколькими роботами до 8 роботов / 72 осей с синхронизированным перемещением между устройствами.
Расширенное управление движением робота (ARM) обеспечивает высокую производительность и планирование траектории.
Маленький и легкий кулон с цветным сенсорным экраном Windows® CE с возможностью просмотра нескольких окон.

Основные технические характеристики

ВАРИАНТЫ: ES165RD II ES200RD II
Максимальная загрузка робота: 151,5 186,5
Количество оси: 6 6
Максимальный горизонтальный охват: 3140 3140
Максимальный вертикальный охват: 4782 4782
Повторяемость: ± 0,2 ± 0,2
контроллер: DX200 DX200

Диапазон движения (°)

ВАРИАНТЫ: ES165RD II ES200RD II
Ось S: ± 180 ° ± 180 °
Ось L: + 80 ° / -130 ° + 80 / -130 °
Axis U: + 208 ° / -112 ° + 208 / -107 °
Ось R: ± 205 ° ± 205 °
Ось B: ± 120 ° ± 120 °
Axis T: ± 180 ° ± 180 °

Максимальная скорость (° / с)

ВАРИАНТЫ: ES165RD II ES200RD II
Ось S: 105 ° / с 90 ° / с
Ось L: 105 ° / с 85 ° / с
Axis U: 105 ° / с 85 ° / с
Ось R: 175 ° / с 120 ° / с
Ось B: 150 ° / с 120 ° / с
Axis T: 240 ° / с 190 ° / с

Приложения для роботов

Точечная сварка


Области применения

Точечная сварка
