Мотоман Сварочная ячейка с контроллером Motoman Ea1900, Nx100, позиционером и сварочным аппаратом SKS

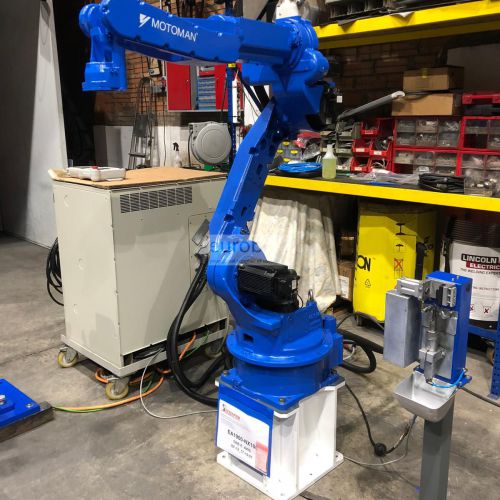

Роботизированная система для дуговой сварки Motoman MIG MAG, состоящая из:

- 1 промышленный робот Motoman EA1900n, 6 осей, грузоподъемность 3 кг, горизонтальный вылет стрелы 1893 мм и точность повторения 0,08 мм. Специальный дизайн дуговой сварки робот с полым запястьем для улучшения маневренности.

- 1 позиционер с грузоподъемностью 500 кг и наконечником 2 м / хвостовой частью.

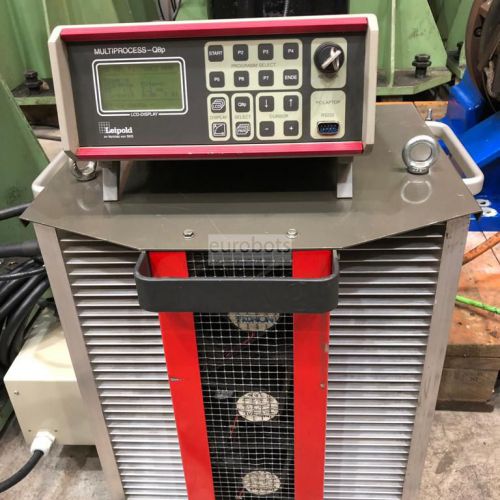

- 1 x SKS Синергетический источник питания, модель LSQ5, мощность 400 А и фонарик

Оснащен мощным контроллером Yaskawa Motoman NX100.

Особенности контроллера NX100

Более быстрый, многофункциональный, высоконадежный и простой в использовании - появилась новая система управления роботом NX100 от Motoman. NX100 - высокопроизводительный роботизированный контроллер на базе ПК.

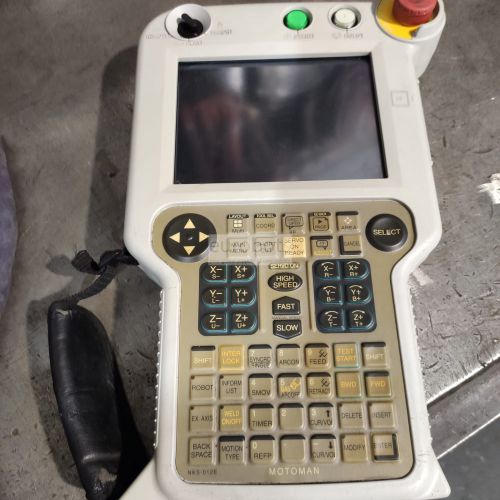

Контроллер NX100 оснащен кулоном для программирования Windows® CE с полноцветным сенсорным ЖК-дисплеем. Он предлагает высокую скорость обработки, непревзойденную память (60000 шагов, 10000 инструкций), встроенный Ethernet и надежную архитектуру ПК.

NX100 легко справляется с несколькими задачами и может контролировать до четырех роботов, а также внешние оси (макс. 36 осей) и устройства ввода-вывода. Усовершенствованное управление движением робота (ARM) обеспечивает высокую производительность и точность управления траекторией.

Архитектура ПК системы управления обеспечивает неограниченную связь с другими системами через широкий спектр протоколов связи. Усовершенствованный интегрированный ПЛК во многих случаях устраняет необходимость в отдельном ПЛК, экономя затраты на уровне системы.

Основные функции робота

  • Максимальная нагрузка робота: 3 кг
  • Максимальный вылет: 1893 мм
  • Повторяемость: 0,08 мм
  • Контроллер: NX100

Скорость движения робота

  • Ось S: 195º / с
  • Ось L: 170º / с
  • Ось U: 175º / с
  • Ось R: 340º / с
  • Ось B: 340º / с
  • Ось Т: 520º / с

Диапазон движения

  • Ось S: + -180º / с
  • Ось L: + 155º, -100º
  • Ось U: + 210º, -175º
  • Ось R: + -175º
  • Ось B: + -180 / -45º
  • Ось Т: + -200º

Области применения

Дуговая сварка , Точечная сварка , Приварка шпилек
