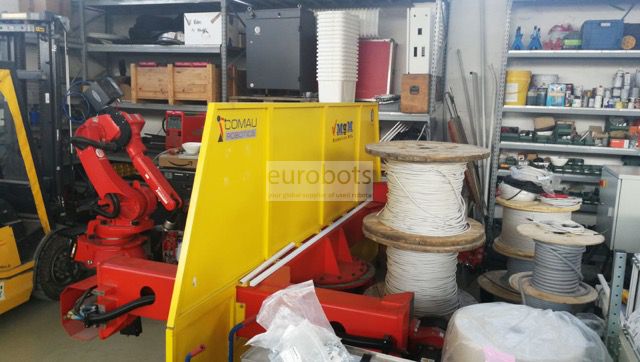

Другие роботы Comau Smart5 Arc 4 с синергетической сваркой Fronius TPS4000 и позиционером H

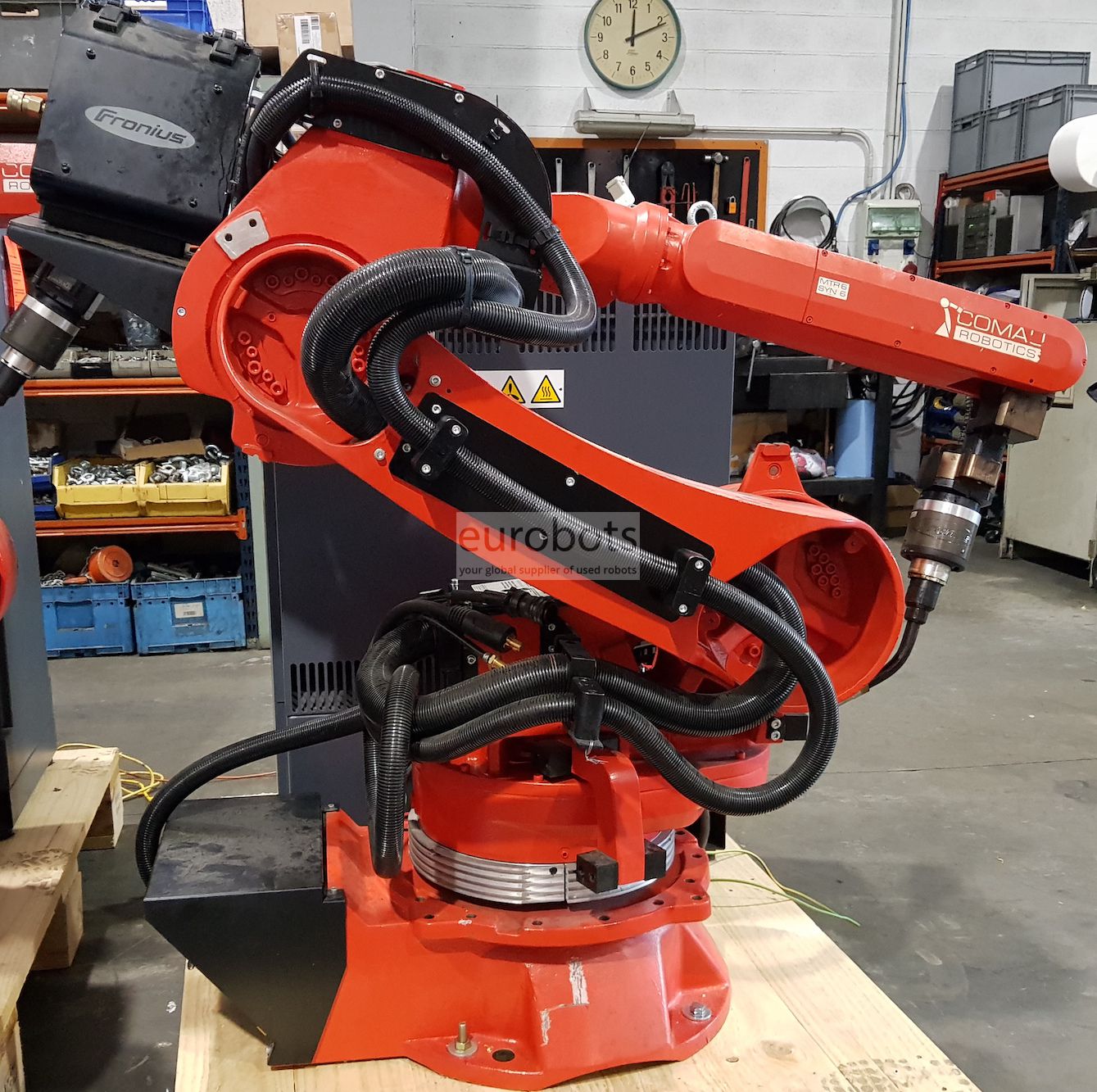

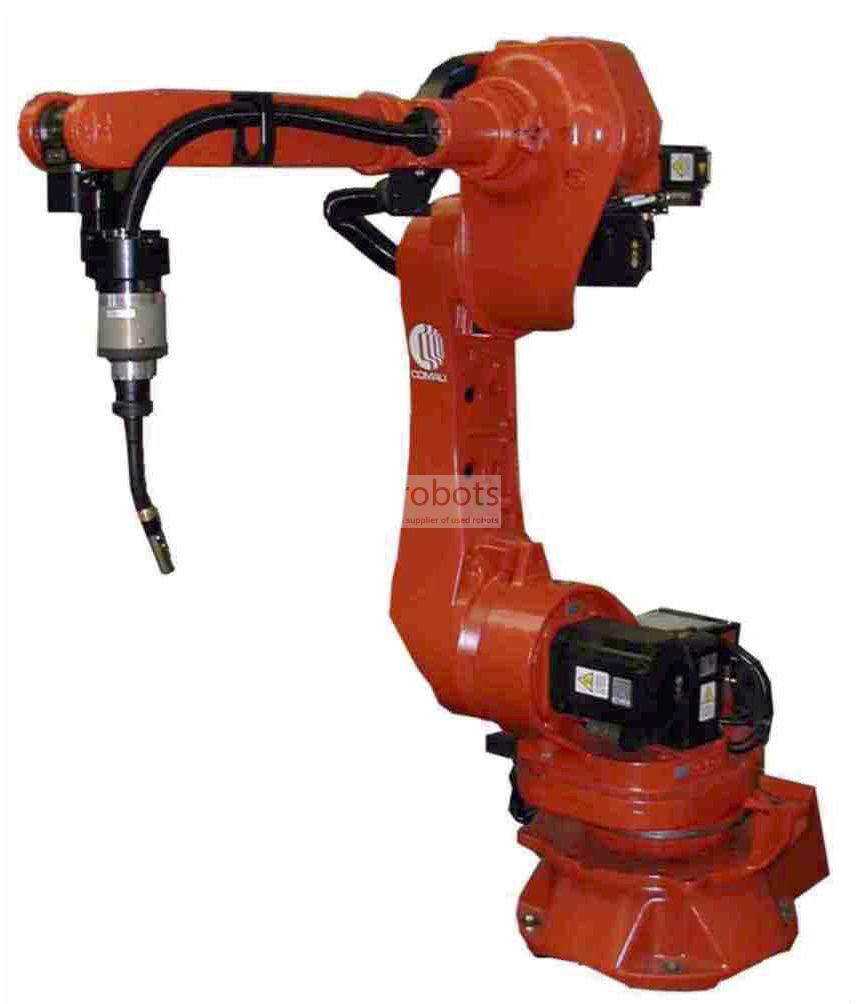

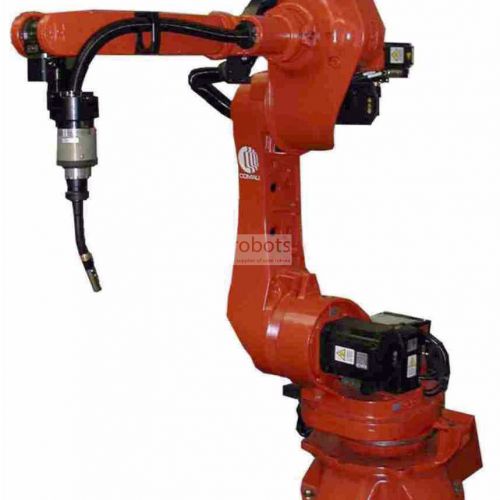

Изготовлено в 2012-2013 гг. Этот Smart5 Arc 4 представляет собой 6-осевой робот специальной конструкции для дуговой сварки, изготовленный компанией Comau и оснащенный мощным контроллером C5G. Smart 5 Arc4 - это быстрый и небольшой робот с полезной нагрузкой, который предлагает более высокое качество и универсальность благодаря встроенной технологии Hollow Wrist. Эта технология позволяет размещать кабели для горелки сварочной горелки внутри запястья и минимизировать энергопотребление, обеспечивая экологическую совместимость, значительно повышая ее производительность.

Comau Smart 5 имеет грузоподъемность 5 кг, вылет стрелы по горизонтали 1,991 мм и точность повторения 0,05 мм.

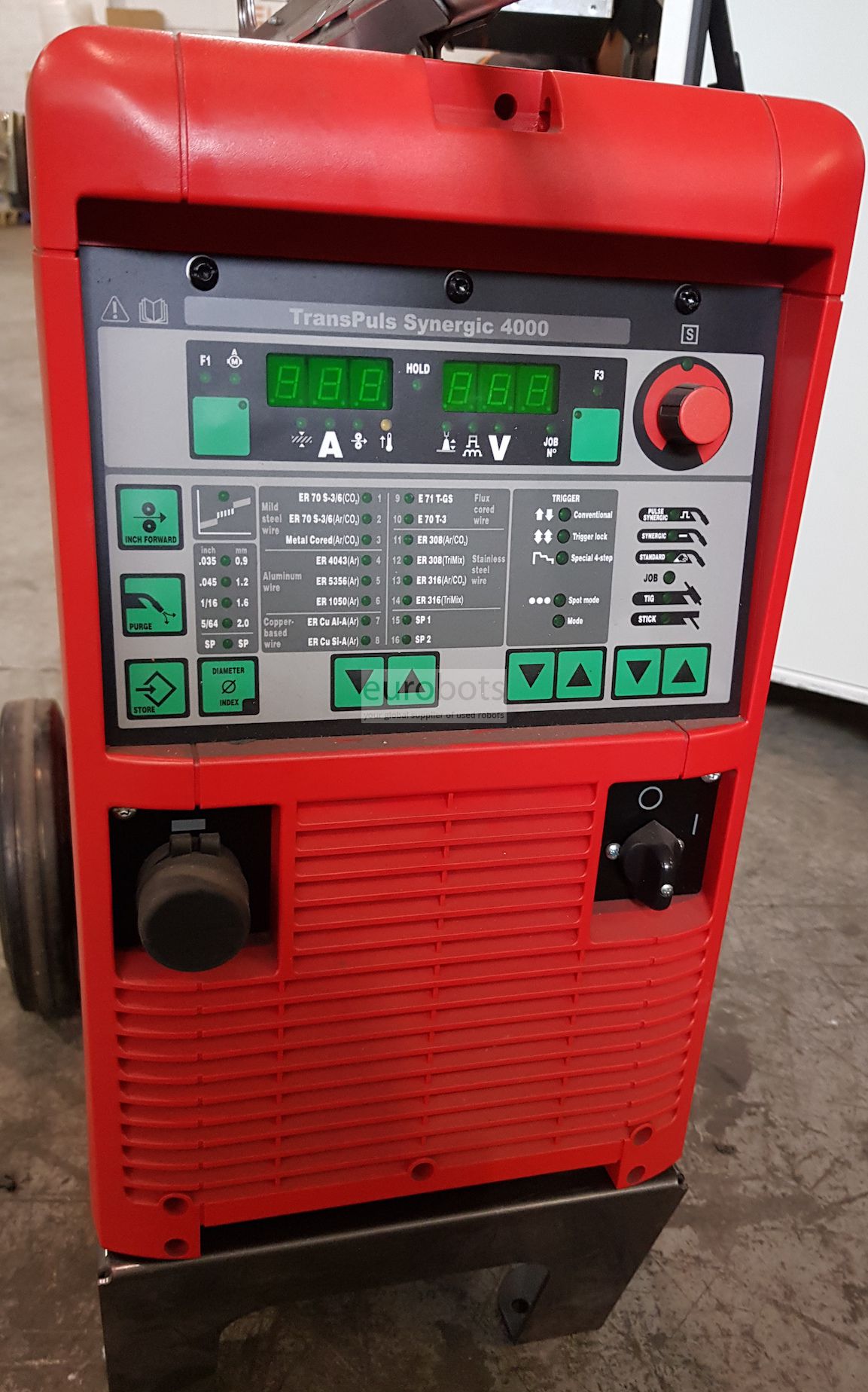

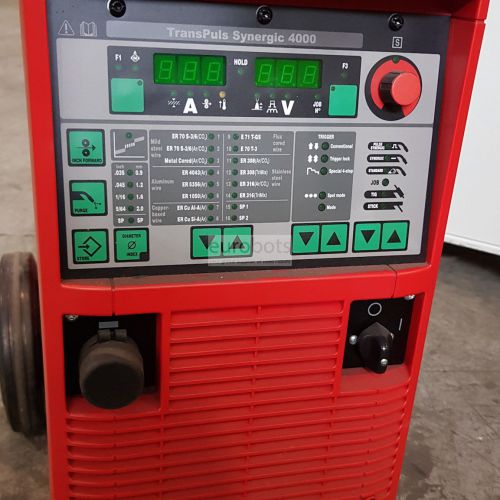

Робот оснащен источником питания Synergic модели Fronius TPS4000 с номинальной мощностью 400 Ампер.

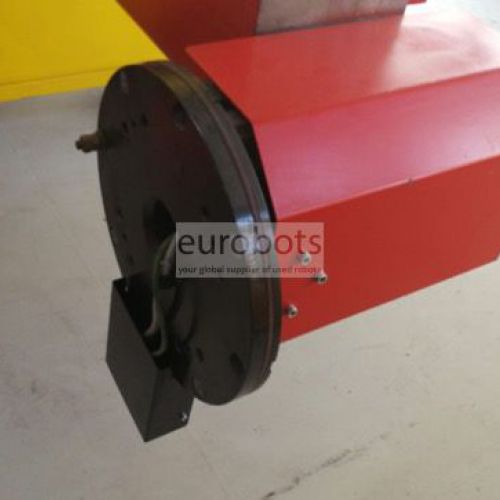

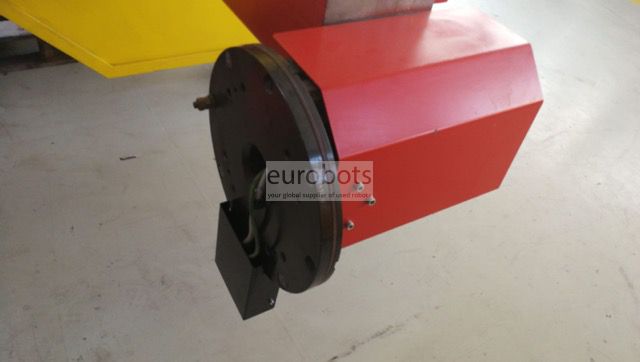

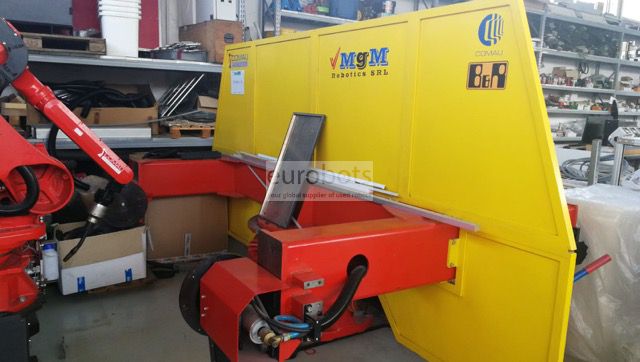

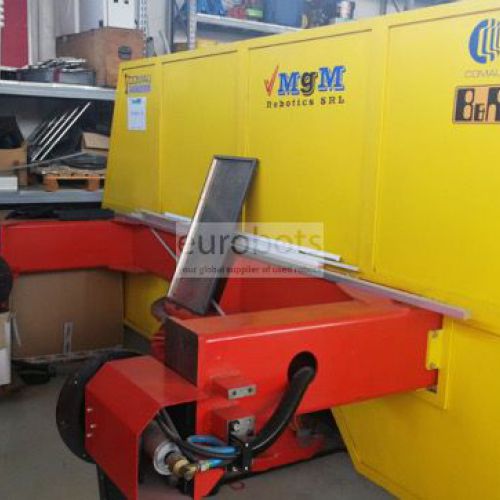

Позиционер имеет грузоподъемность 750 кг и 2000 мм от наконечника до задней бабки

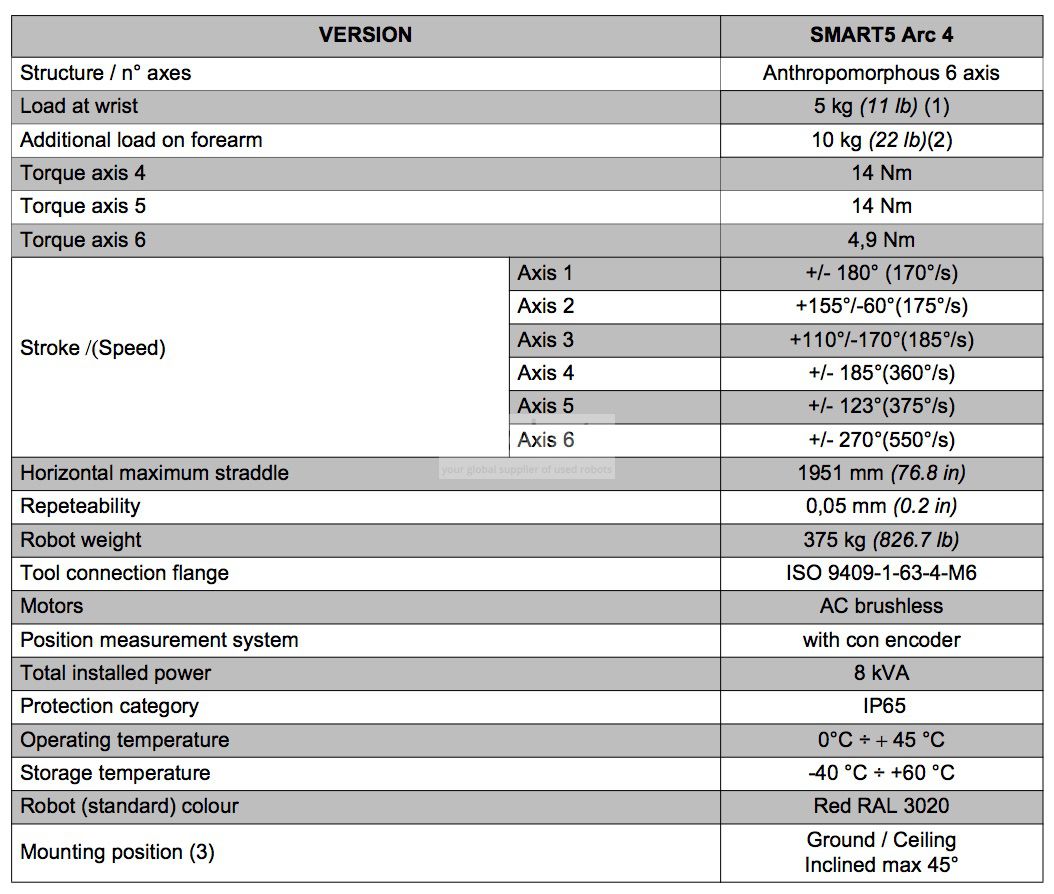

Общие технические характеристики

  • Максимальная загрузка робота: 5 кг
  • Максимальный вылет: 1951 мм
  • Повторяемость в положении: 0,05 мм

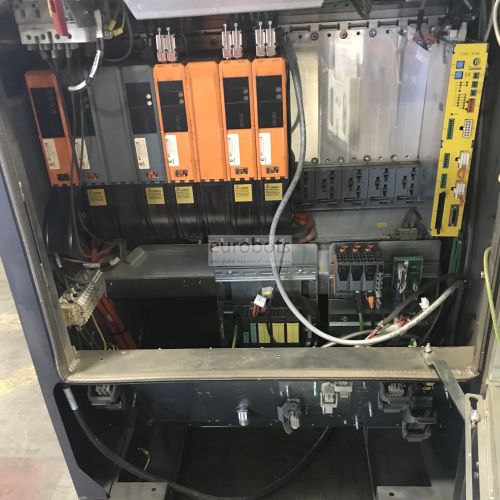

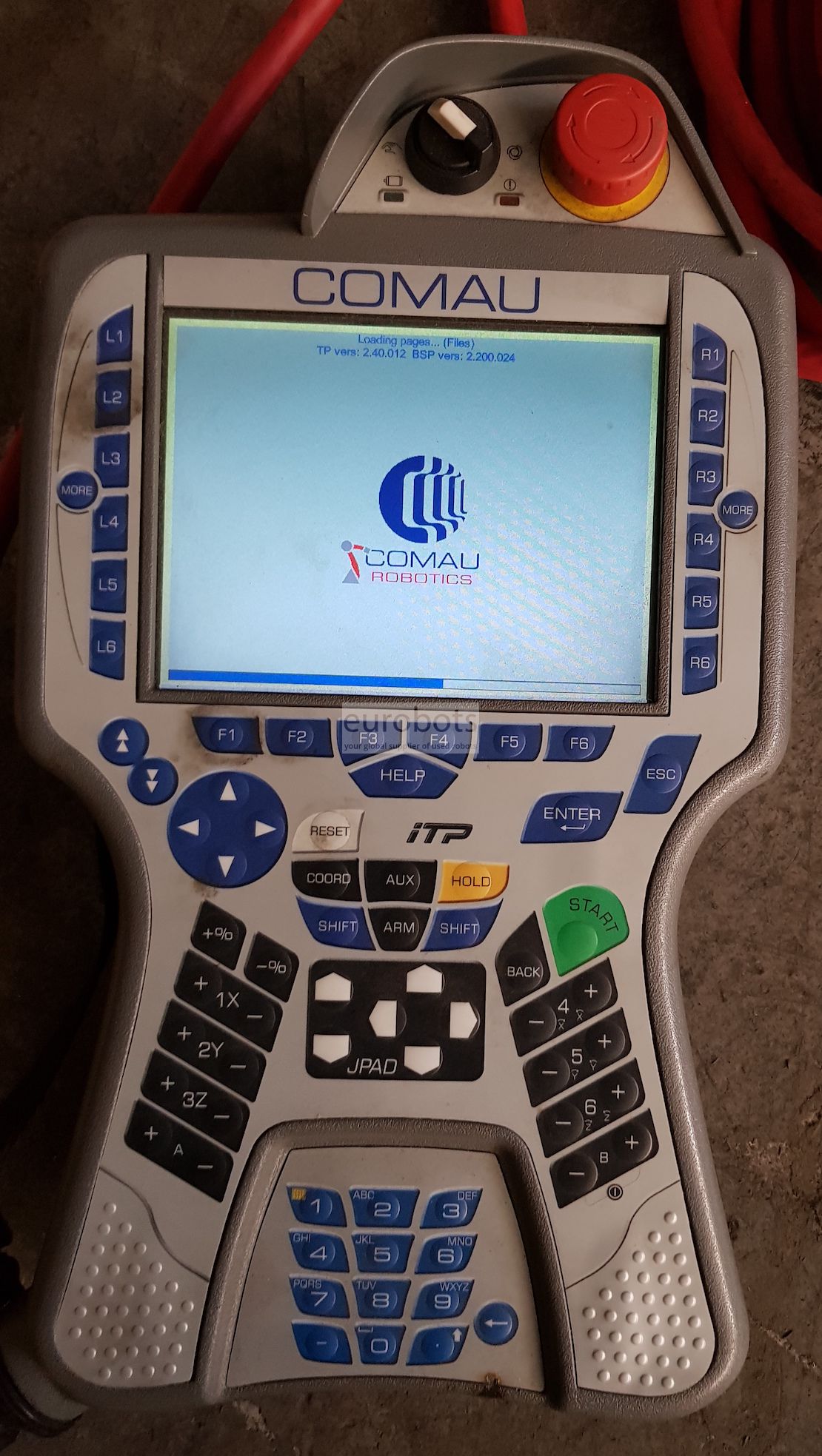

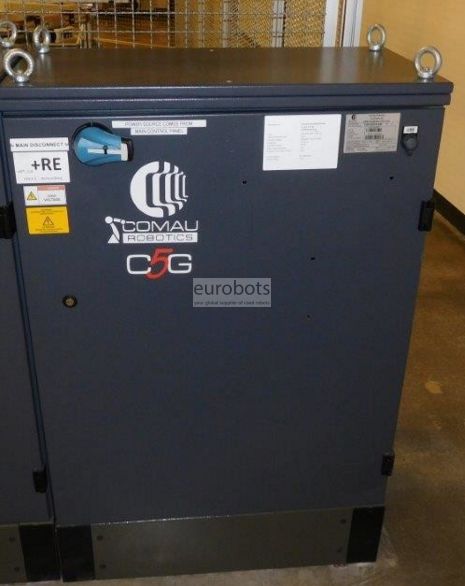

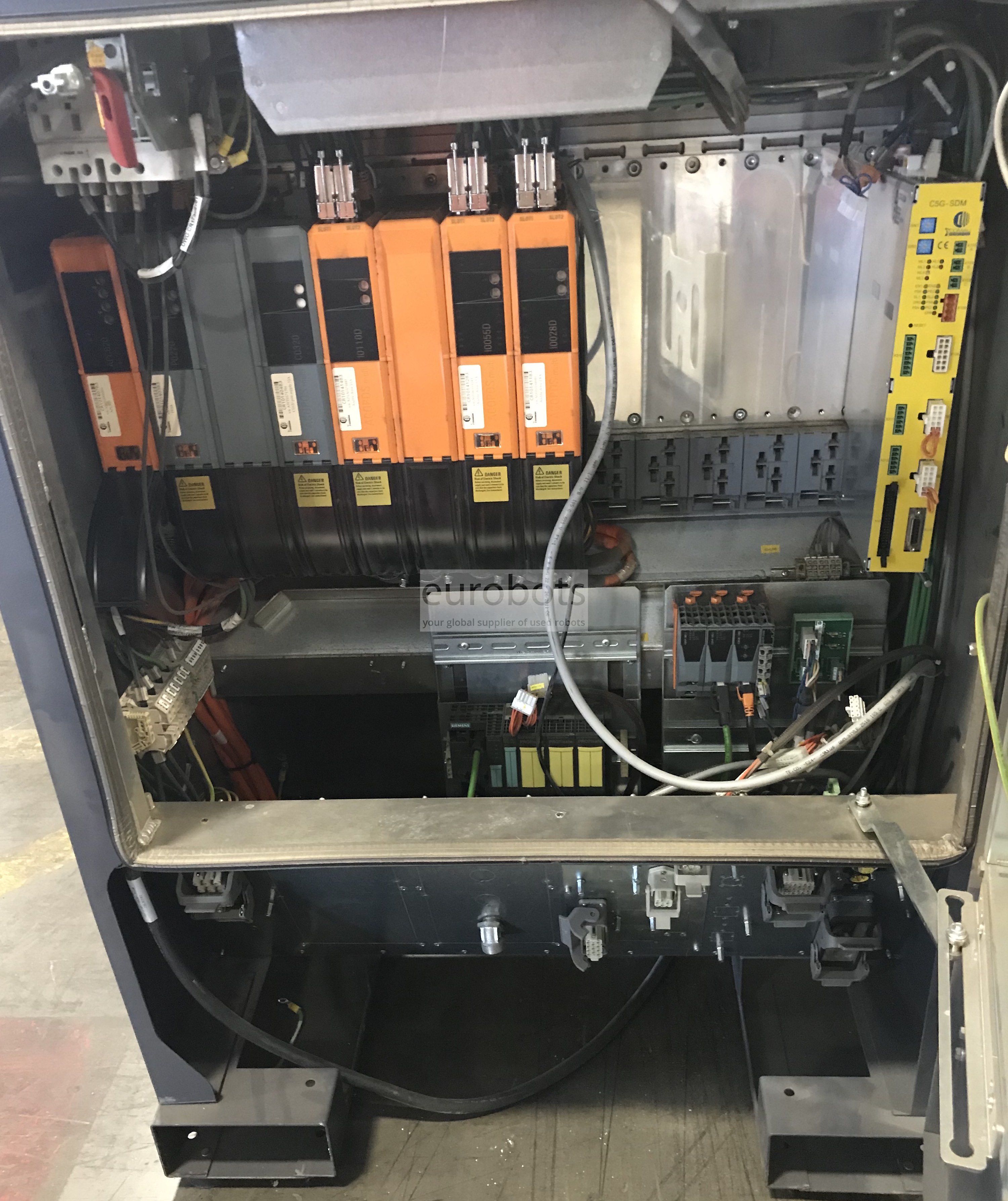

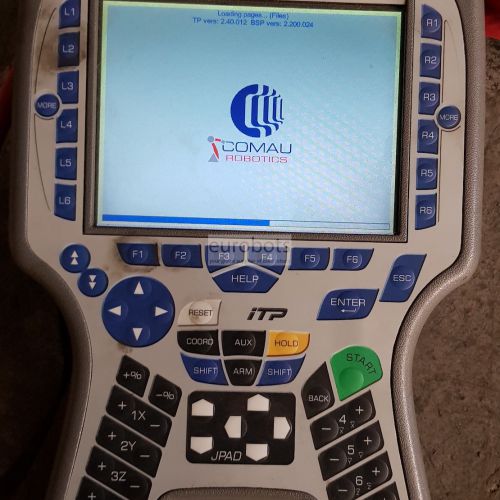

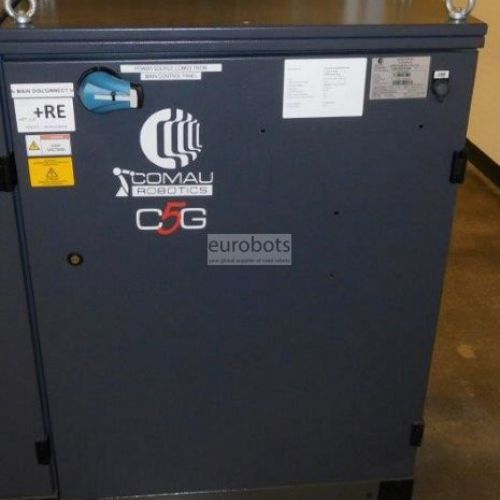

  • Контроллер: C5G

Скорость движения робота в º / с

  • Ось 1: 170º / с
  • Ось 2: 175º / с
  • Ось 3: 185º / с
  • Ось 4: 360º / с
  • Ось 5: 375º / с
  • Ось 6: 550º / с

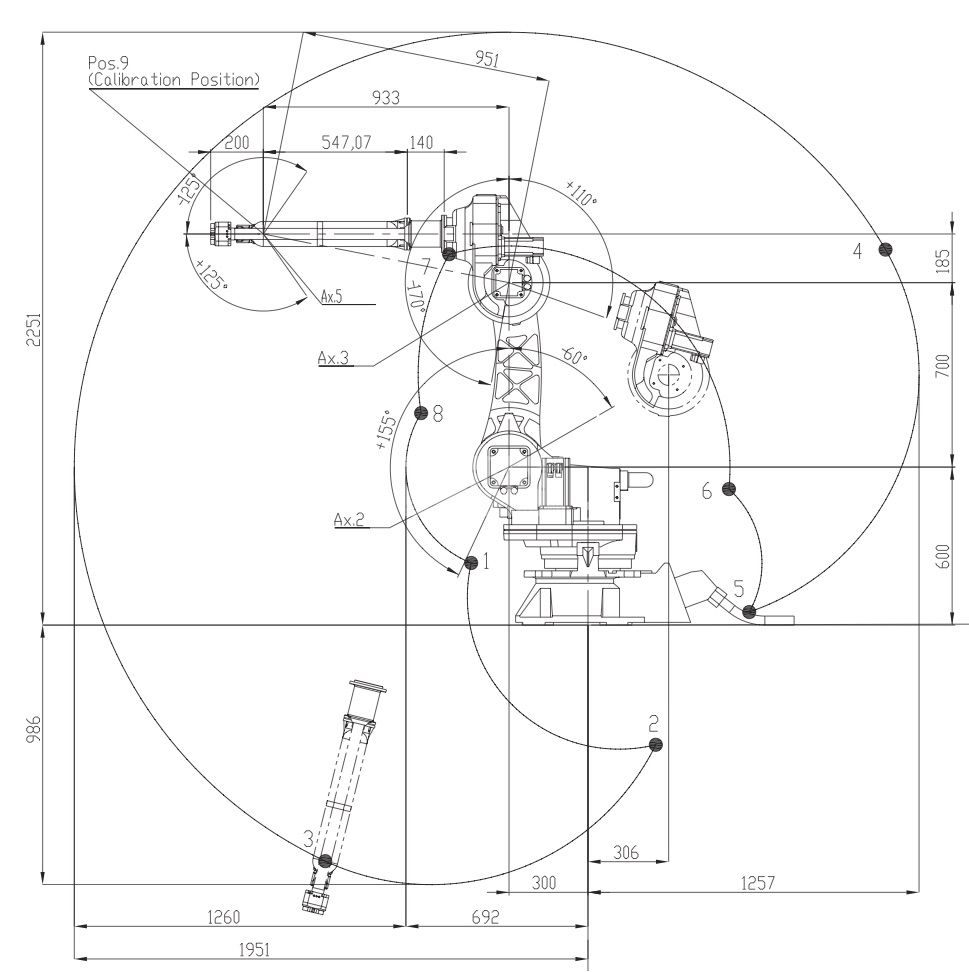

Диапазон движения (ось от 1 до 6)

  • Ось 1: +/- 180º
  • Ось 2: от + 155º до -60º
  • Ось 3: от + 110º до -170º
  • Ось 4: +/- 185º
  • Ось 5: +/- 123º
  • Ось 6: +/- 270º

Области применения

Дуговая сварка

Видео

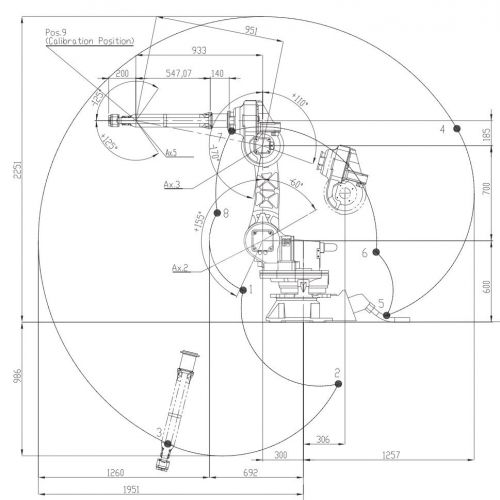

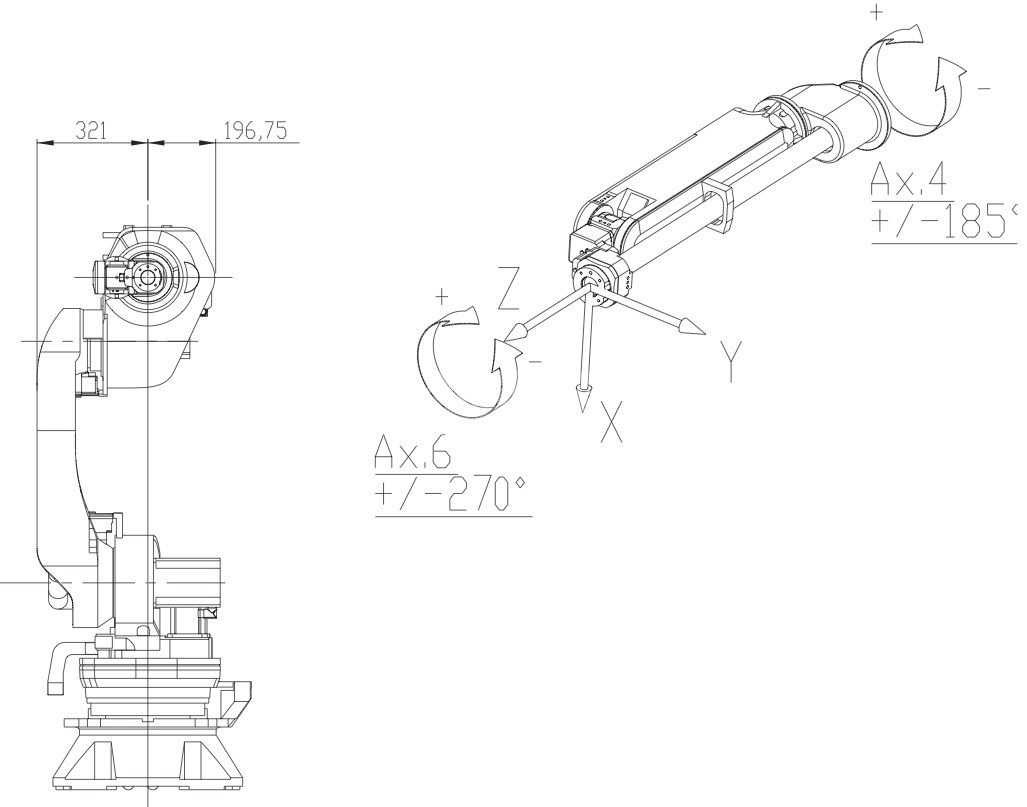

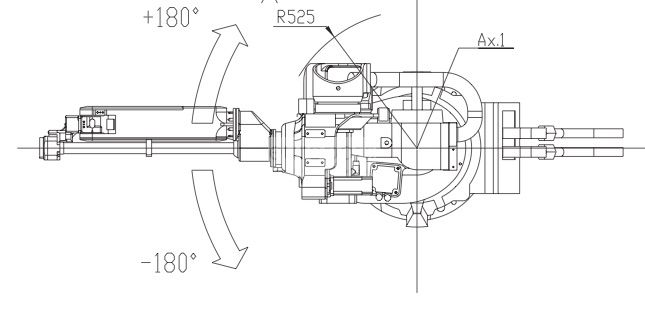

Диаграммы
