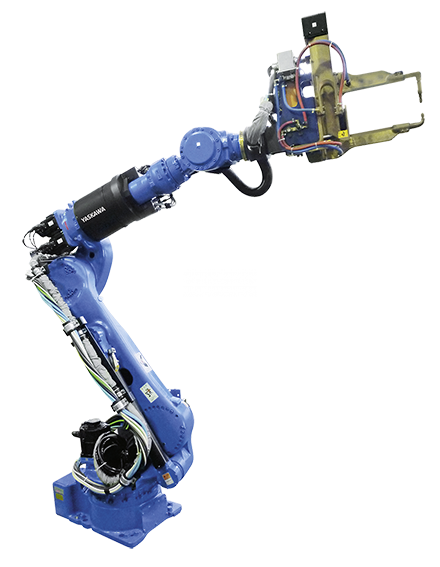

Мотоман Motoman MS210

В ожидании более запаса
MS210 аэродинамический робот с тонким основанием для высокоплотного расстояния и ограниченного пространства, с оптимизированным контролем вибрации, редукторами высокой жесткости. оптимальная регулировка нагрузки и скорости, обеспечивающая короткое время цикла, снижение потребления энергии и улучшение технического обслуживания.

Контроллер DX200
DX200 - один из надежных контроллеров архитектуры ПК с высокой надежностью и эффективностью на уровне системы для роботизированных рабочих ячеек. Разнообразие сетевых соединений fieldbus. Динамические зоны помех защищают руку робота и обеспечивают улучшенную предотвращение столкновения. Он позволяет до трех вспомогательных / внешних осей и может монтироваться удаленно. обеспечивает:
Гибкость приложений
Высокая производительность
Минимальные затраты на интеграцию.
Гибкость приложений
Повышенная надежность и энергоэффективность.
Улучшение технического обслуживания, сокращение среднего времени ремонта (MTTR).
Функциональный блок безопасности (FSU) Уровень производительности 3 (PLd).
Множественное управление роботом до 8 роботов / 72 осей с синхронизированным перемещением между устройствами.
Расширенное управление движением роботов (ARM) обеспечивает высокую производительность и планирование траектории.
Маленький и легкий кулон с цветным сенсорным экраном Windows® CE с возможностью просмотра нескольких окон.
Основные технические характеристики

Максимальная загрузка робота: 210 кг
Количество осей: 6
Максимальный горизонтальный охват: 2,702 мм
Максимальный вертикальный охват: 3,393 мм
Повторяемость: ± 0,2 мм
Контроллер: DX200

Диапазон движения (°)

Ось S: ± 180 °
Ось L: + 76 ° / -60 °
Axis U: + 90 / -147
Ось R: ± 210 ° (диапазон движения ограничен узким жгутом проводов)
Ось B: ± 125 ° (диапазон движения ограничен узким жгутом проводов)
Ось T: ± 210 ° (диапазон движения ограничен узким жгутом проводов)

Максимальная скорость (° / с)

Ось S: 120 ° / с
Ось L: 97 ° / с
Ось U: 115 ° / с
Ось R: 145 ° / с
Ось B: 145 ° / с
Ось T: 220 ° / с

Приложения для роботов

Точечная сварка

Области применения

Точечная сварка
