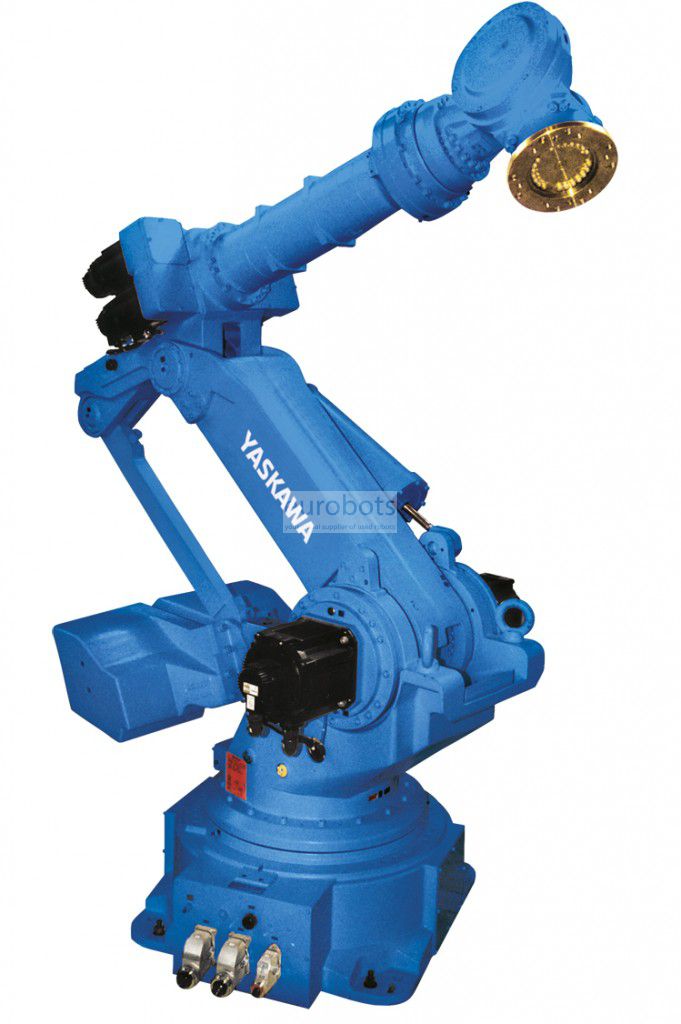

Мотоман Motoman MH400 II

В ожидании более запаса

Робот MH400 II с шестью параллельными осями обеспечивает большую прочность и жесткость при тяжелых нагрузках, задание задач и обработку деталей для повышения производительности. Проводка направляется от основания робота к руке для повышения полезности и безопасности кабельных и воздушных линий. Оснащен DX200 для повышения энергоэффективности.

Контроллер DX200
DX200 - один из надежных системных контроллеров архитектуры с высокой надежностью и эффективностью системного уровня для роботизированных рабочих ячеек. Разнообразие сетевых соединений fieldbus. Динамические зоны помех защищают руку робота и обеспечивают улучшенную предотвращение столкновения. Позволяет до трех вспомогательных / внешних осей и может монтироваться дистанционно. обеспечивает:
Гибкость приложений.
Высокая производительность.
Минимальные затраты на интеграцию.
Гибкость приложений.
Повышенная надежность и энергоэффективность.
Улучшенная производительность, сокращенное среднее время ремонта (MTTR).
Категория 3 Функциональная безопасность (FSU).
Управление несколькими роботами до 8 роботов / 72 осей с синхронизированным перемещением между устройствами.
Расширенное управление движением робота (ARM) обеспечивает высокую производительность и планирование траектории.
Маленький и легкий кулон с цветным сенсорным экраном Windows® CE с возможностью просмотра нескольких окон.
Основные технические характеристики

Максимальная загрузка робота: 400 кг
Количество осей: 6
Максимальный горизонтальный охват: 2,942 мм
Максимальный вертикальный охват: 2,898 мм
Повторяемость: ± 0,3 мм
Контроллер: DX200

Диапазон движения (°)

Ось S: ± 180 °
Ось L: + 61 ° / - 55 °
Ось U: + 18 ° / -113 °
Ось R: ± 360 °
Ось B: ± 115 °
Ось T: ± 360 °

Максимальная скорость (° / с)

Ось S: 102 ° / с
Ось L: 97 ° / с
Ось U: 97 ° / с
Ось R: 80 ° / с
Ось B: 80 ° / с
Ось T: 172 ° / с

Приложения для роботов

Пресса
Уход за машиной
Обработка материалов

Области применения

Поддержка прессы , Обработка деталей
