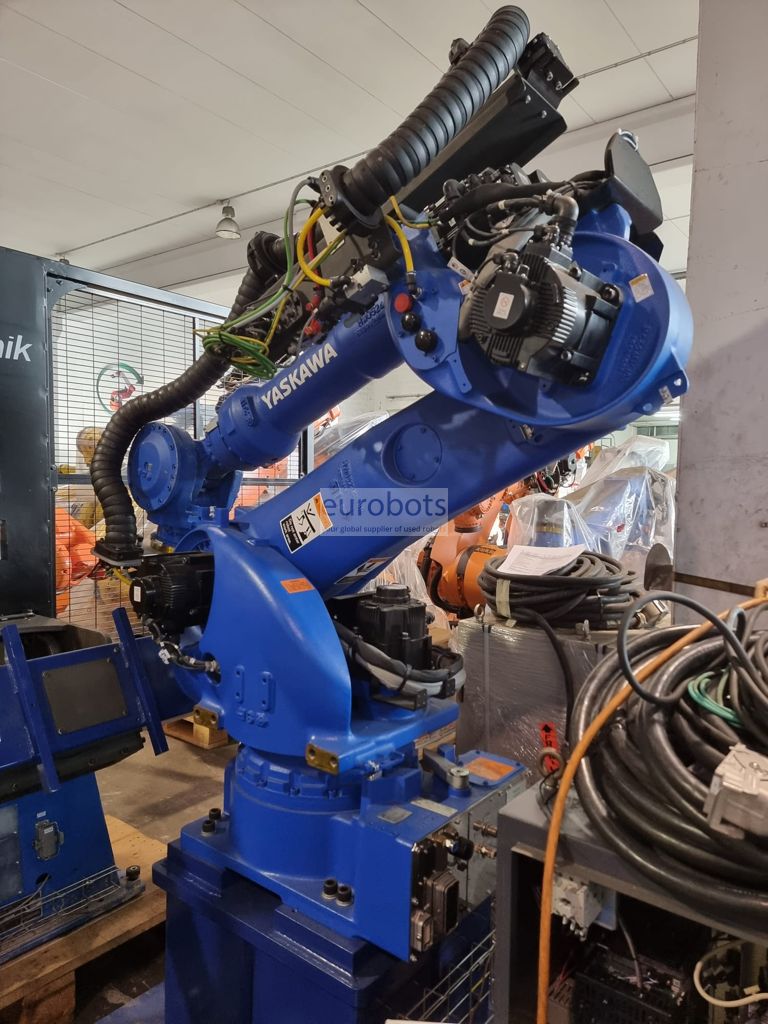

Мотоман Компактный робот Yaskawa MH225

В ожидании более запаса

Высокоскоростной робот MH225 с тонким контуром запястья для доступа к труднодоступным местам, его оптимальная грузоподъемность делает робот идеальным для широкого спектра применений. Его маленькое основание идеально подходит для монтажа на земле, полностью используя пространство и позволяя работать с минимальным радиусом интерференции.

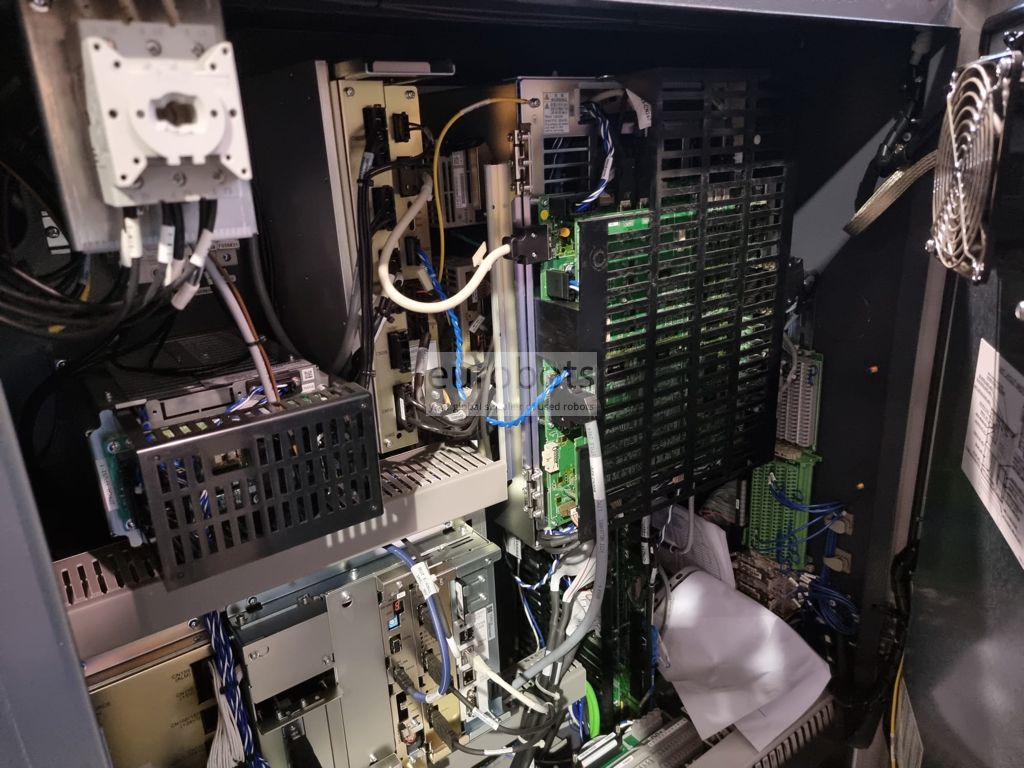

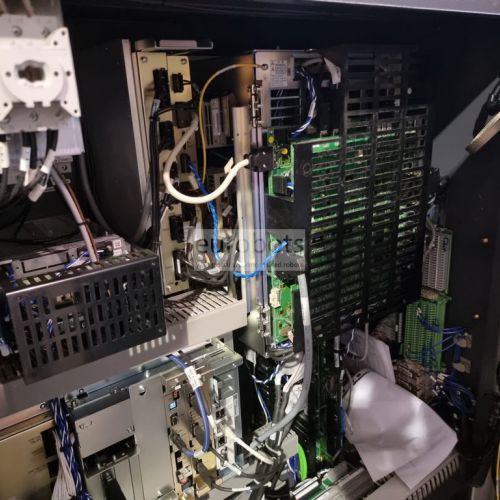

Контроллер DX200
DX200 - один из надежных системных контроллеров архитектуры с высокой надежностью и эффективностью системного уровня для роботизированных рабочих ячеек. Разнообразие сетевых соединений fieldbus. Динамические зоны помех защищают руку робота и обеспечивают улучшенную предотвращение столкновения. Позволяет до трех вспомогательных / внешних осей и может монтироваться дистанционно. обеспечивает:
Гибкость приложений.
Высокая производительность.
Минимальные затраты на интеграцию.
Гибкость приложений.
Повышенная надежность и энергоэффективность.
Улучшенная производительность, сокращенное среднее время ремонта (MTTR).
Категория 3 Функциональная безопасность (FSU).
Управление несколькими роботами до 8 роботов / 72 осей с синхронизированным перемещением между устройствами.
Расширенное управление движением робота (ARM) обеспечивает высокую производительность и планирование траектории.

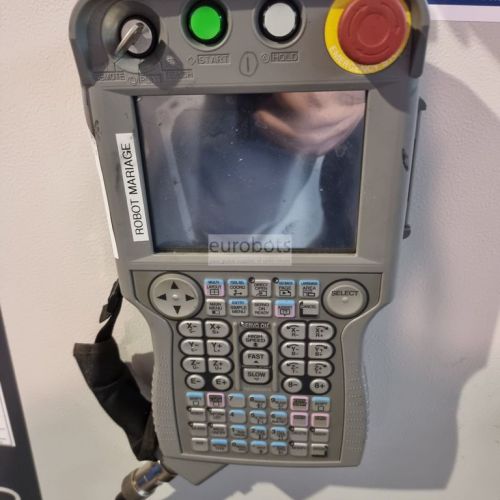

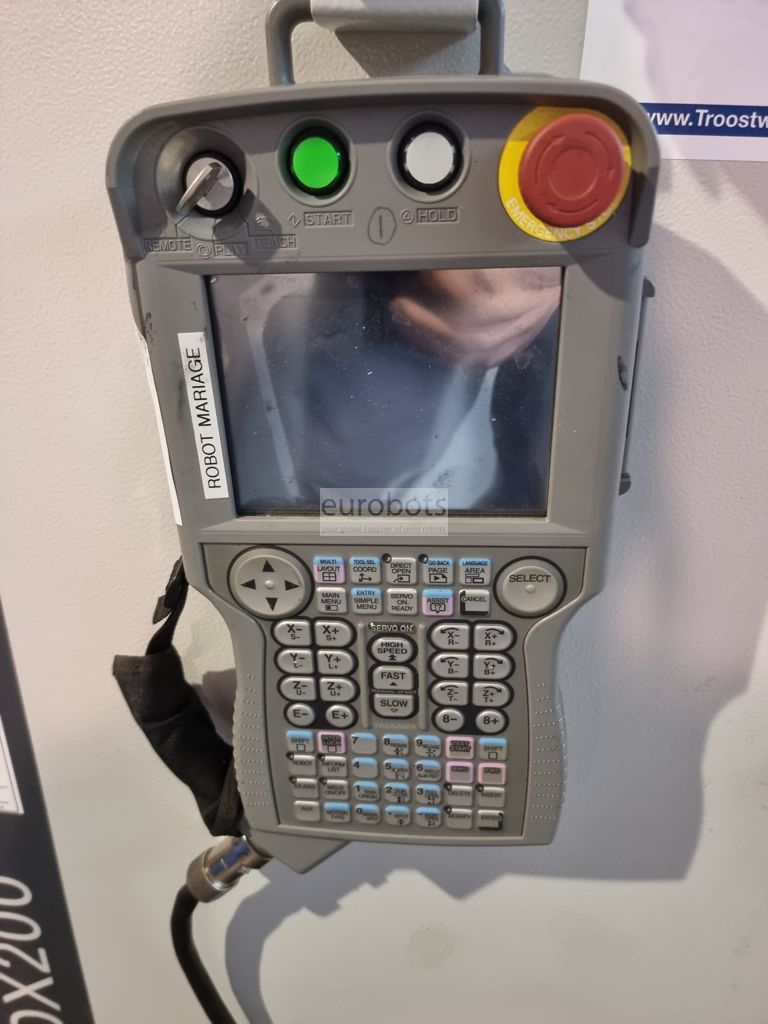

Маленький и легкий кулон с цветным сенсорным экраном Windows® CE с возможностью просмотра нескольких окон.

Основные технические характеристики

Максимальная загрузка робота: 225 кг
Количество осей: 6
Максимальный горизонтальный охват: 2,702 мм
Максимальный вертикальный охват: 3,393 мм
Повторяемость: ± 0,2 мм
Контроллер: DX200

Диапазон движения (°)

Ось S: ± 180 °
Ось L: + 76 ° / - 60 °
Ось U: + 90 ° / -147 °
Ось R: ± 360 °
Ось B: ± 125 °
Ось T: ± 360 °

Максимальная скорость (° / с)

Ось S: 120 ° / с
Ось L: 97 ° / с
Ось U: 115 ° / с
Ось R: 145 ° / с
Ось B: 145 ° / с
Ось T: 220 ° / с

Приложения для роботов

Пресса
Уход за машиной
Обработка материалов

Области применения

Точечная сварка , Поддержка прессы , Погрузка и разгрузка деталей , Обработка , Обработка деталей , Измерение , Сборка деталей

Картинки

Диаграммы
