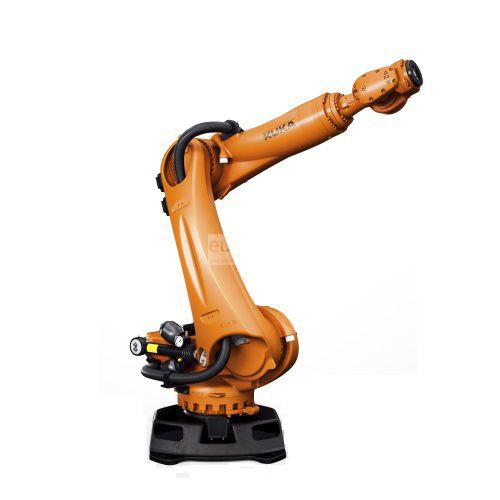

KUKA KR QUANTEC extra

В ожидании более запаса

Робот серии KR QUANTEC отличается универсальной конструкцией для работы на высоких скоростях и максимальной точности благодаря оптимизации своей механической системы. Он предлагает варианты литейного производства в сложных условиях с пылью, влажностью и теплом и вариантами HA с особенно точными валами для запястья. Он имеет более широкие интервалы технического обслуживания и несколько вариантов грузоподъемности, расстояния и места установки.

KR C4 - новейший контроллер Kuka

Более мощный, безопасный, более гибкий и, прежде всего, более интеллектуальный. Революционная концепция KR C4 обеспечивает прочную основу для автоматизации завтрашнего дня. Это снижает затраты на автоматизацию для интеграции, обслуживания и обслуживания. Одновременно увеличивается долгосрочная эффективность и гибкость систем. По этой причине KUKA разработала новую новаторскую, четко структурированную системную архитектуру, которая концентрируется на открытых и мощных стандартах данных. В этой архитектуре все интегрированные контроллеры - от SafetyControl, RobotControl и MotionControl до LogicControl и ProcessControl - имеют совместную базу данных и инфраструктуру, которые они используют и разделяют разумно.
Функции KR C4
- Простота планирования, эксплуатации и обслуживания
- Продолжение проверенных сервисом технологий управления на базе ПК
- Быстрая и простая работа благодаря постоянному использованию знакомых концепций управления оператором
- Расширение набора команд для более удобного программирования пути
- Высокая совместимость с предыдущими программами для KR C2
- Безопасность, робот, логика, движение и ProcessControl в единой системе управления
- Связь в режиме реального времени между выделенными процессами управления
- Центральные базовые службы для максимальной согласованности данных
- Бесшовная интеграция технологий безопасности для совершенно новых областей применения
- Встроенный программный брандмауэр для обеспечения большей безопасности сети
- Инновационные программные функции для оптимизации энергоэффективности
- Будущая совместимая технологическая платформа без проприетарного оборудования
- Поддержка многоядерных процессоров для масштабируемой производительности
- Быстрая связь через Gigabit Ethernet
- Встроенные карты памяти для важных системных данных
- Предназначен для 400 - 480 В переменного тока
- Новая концепция вентилятора для оптимизации энергоэффективности
- Охлаждение без фильтра без фильтра
- Высокая производительность в наименьшем возможном пространстве
- Максимальная доступность































Main specifications



VARIANTS KR 180 R2500 extra C-F-HP KR 150 R2700 extra F-HP KR 150 R2700 extra C KR 150 R2700 extra KR 210 R2700 extra KR 180 R2500 extra F-HP KR 180 R2500 extra KR 90 R2900 extra HA KR 120 R2900 extra C-F-HP KR 120 R2900 extra C KR 120 R2900 extra KR 120 R2900 extra F-HP KR 90 R3100 extra C-F-HP KR 90 R3100 extra HA KR 90 R3100 extra C KR 90 R3100 extra KR 90 R3100 extra F-HP KR 180 R2500 extra C KR 150 R2700 extra C-F-HP
Maximum Load of Robot: 180 kg 150 kg 150 kg 150 kg 210 kg 180 kg 180 kg 90 kg 120 kg 120 kg 120 kg 120 kg 90 kg 90 kg 90 kg 90 kg 90 kg 180 kg 150 kg
Number of axis: 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6
Maximum horizontal reach: 2495 mm 2696 mm 2696 mm 2696 mm 2696 mm 2496 mm 2496 mm 2896 mm 2896 mm 2896 mm 2896 mm 2896 mm 3095 mm 3095 mm 3095 mm 3095 mm 3095 mm 2495 mm 2696 mm
Repeatability: ±0,06 mm ±0,06 mm ±0,06 mm ±0,06 mm ±0,06 mm ±0,06 mm ±0,06 mm ±0,05 mm ±0,06 mm ±0,06 mm ±0,06 mm ±0,06 mm ±0,06 mm ±0,05 mm ±0,06 mm ±0,06 mm ±0,06 mm ±0,06 mm ±0,06 mm
Controller: KR C4 KR C4 KR C4 KR C4 KR C4 KR C4 KR C4 KR C4 KR C4 KR C4 KR C4 KR C4 KR C4 KR C4 KR C4 KR C4 KR C4 KR C4 KR C4
Mounting position Techo Suelo Techo  suelo Suelo Suelo Suelo Suelo Techo Techo Suelo Suelo Techo Suelo Techo Suelo Suelo Techo Techo
Version Foundry Foundry Standard Standard Standard Foundry Standard Standard Foundry Standard Standard Foundry Foundry Standard Standard Standard Foundry Standard Foundry



Motion range (°)



VARIANTS KR 180 R2500 extra C-F-HP KR 150 R2700 extra F-HP KR 150 R2700 extra C KR 150 R2700 extra KR 210 R2700 extra KR 180 R2500 extra F-HP KR 180 R2500 extra KR 90 R2900 extra HA KR 120 R2900 extra C-F-HP KR 120 R2900 extra C KR 120 R2900 extra KR 120 R2900 extra F-HP KR 90 R3100 extra C-F-HP KR 90 R3100 extra HA KR 90 R3100 extra C KR 90 R3100 extra KR 90 R3100 extra F-HP KR 180 R2500 extra C KR 150 R2700 extra C-F-HP
Axis 1: ±185° ±185° ±185° ±185° ±185° ±185° ±185° ±185° ±185° ±185° ±185° ±185° ±185° ±185° ±185° ±185° ±185° ±185° ±185°
Axis 2: -140°/-6° -140°/-5° -140°/-5° -140°/-5° -140°/-5° -140°/-5° -140°/-5° -5°/-140° -140°/-5° -140°/-5° -140°/-5° -140°/-5° -140°/-5° -5°/-140° -140°/-5° -140°/-5° -140°/-5° -140°/-6° -140°/-5°
Axis 3: -120°/155 -120°/155 -120°/155 -120°/155 -120°/155 -120°/155 -120°/155 -120°/155 -120°/155 -120°/155 -120°/155 -120°/155 -120°/155 -120°/155 -120°/155 -120°/155 -120°/155 -120°/155 -120°/155
Axis 4: ±350° ±350° ±350° ±350° ±350° ±350° ±350° ±350° ±350° ±350° ±350° ±350° ±350° ±350° ±350° ±350° ±350° ±350° ±350°
Axis 5: ±125° ±125° ±125° ±125° ±125° ±125° ±125° ±125° ±125° ±125° ±125° ±125° ±125° ±125° ±125° ±125° ±125° ±125° ±125°
Axis 6: ±350° ±350° ±350° ±350° ±350° ±350° ±350° ±350° ±350° ±350° ±350° ±350° ±350° ±350° ±350° ±350° ±350° ±350° ±350°



Maximum speed (°/s)



VARIANTS KR 180 R2500 extra C-F-HP KR 150 R2700 extra F-HP KR 150 R2700 extra C KR 150 R2700 extra KR 210 R2700 extra KR 180 R2500 extra F-HP KR 180 R2500 extra KR 90 R2900 extra HA KR 120 R2900 extra C-F-HP KR 120 R2900 extra C KR 120 R2900 extra KR 120 R2900 extra F-HP KR 90 R3100 extra C-F-HP KR 90 R3100 extra HA KR 90 R3100 extra C KR 90 R3100 extra KR 90 R3100 extra F-HP KR 180 R2500 extra C KR 150 R2700 extra C-F-HP
Axis 1: 123°/s 123°/s 123°/s 123°/s 123°/s 123°/s 123°/s 105°/s 123°/s 123°/s 123°/s 123°/s 123°/s 105°/s 123°/s 123°/s 123°/s 123°/s 123°/s
Axis 2: 115°/s 115°/s 115°/s 115°/s 115°/s 115°/s 115°/s 101°/s 115°/s 115°/s 115°/s 115°/s 115°/s 101°/s 115°/s 115°/s 115°/s 115°/s 115°/s
Axis 3: 120°/s 120°/s 120°/s 120°/s 112°/s 120°/s 120°/s 107°/s 120°/s 120°/s 120°/s 120°/s 120°/s 107°/s 120°/s 120°/s 120°/s 120°/s 120°/s
Axis 4: 179°/s 179°/s 179°/s 179°/s 179°/s 179°/s 179°/s 292°/s 292°/s 292°/s 292°/s 292°/s 292°/s 292°/s 292°/s 292°/s 292°/s 179°/s 179°/s
Axis 5: 172°/s 172°/s 172°/s 172°/s 172°/s 172°/s 172°/s 258°/s 258°/s 258°/s 258°/s 258°/s 258°/s 258°/s 258°/s 258°/s 258°/s 172°/s 172°/s
Axis 6: 219°/s 219°/s 219°/s 219°/s 219°/s 219°/s 219°/s 284°/s 284°/s 284°/s 284°/s 284°/s 284°/s 284°/s 284°/s 284°/s 284°/s 219°/s 219°/s



Robot applications

Soldering
Arc welding
Application of adhesives and sealants
Measuring, testing and inspection
Palletizing
Cutting machine tools
Packaging and order picking
Laser welding
Laser cutting
Machining
Waterjet cutting
Inserting, mounting
Assembly/disassembly operations
Metal die-casting machines, foundry works

Области применения

Дуговая сварка , Точечная сварка , Паллетирование , Погрузка и разгрузка деталей , Обработка , Обработка деталей , Измерение , Сборка деталей , Лазерная резка , Лазерная сварка Nd-Yag , Приварка шпилек , Плазменная резка
