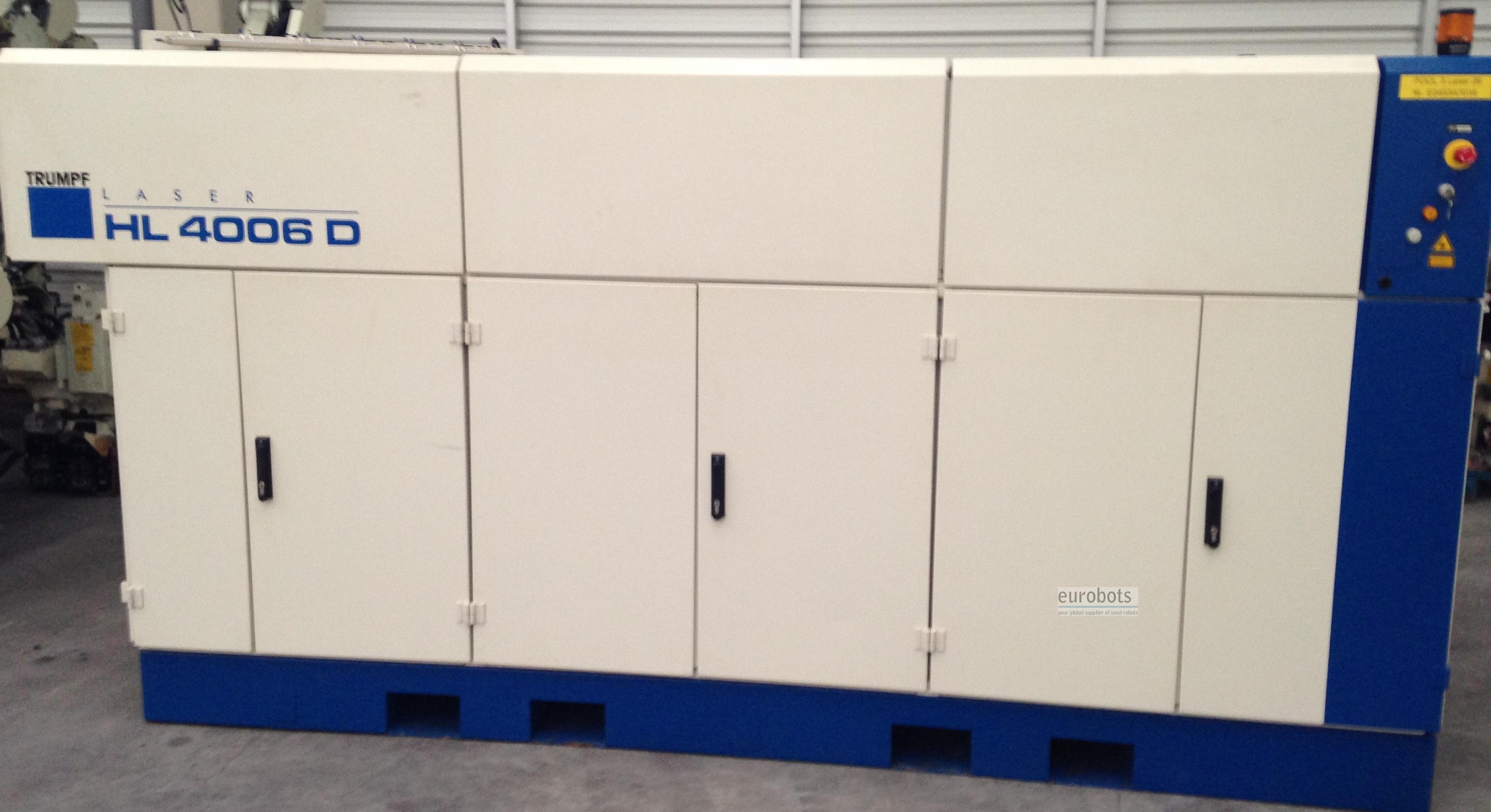

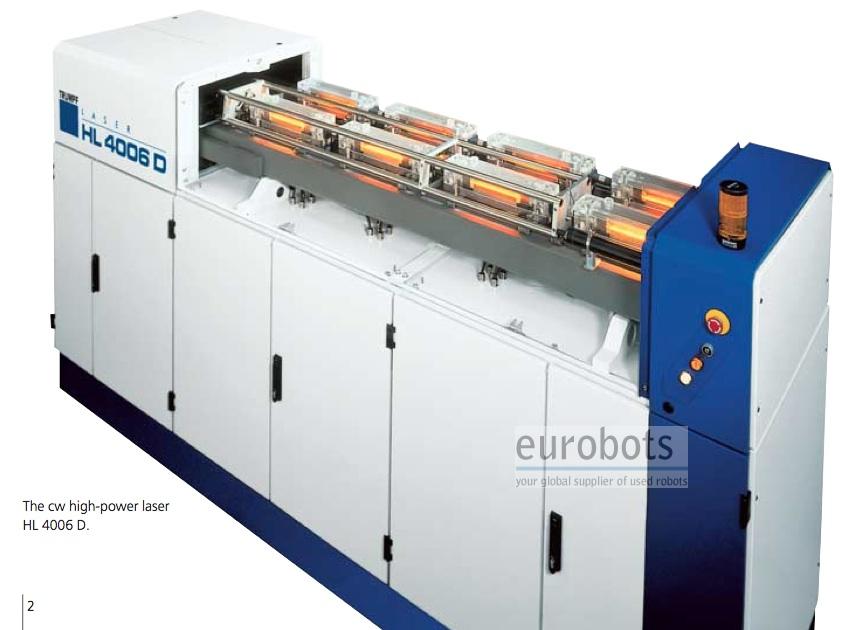

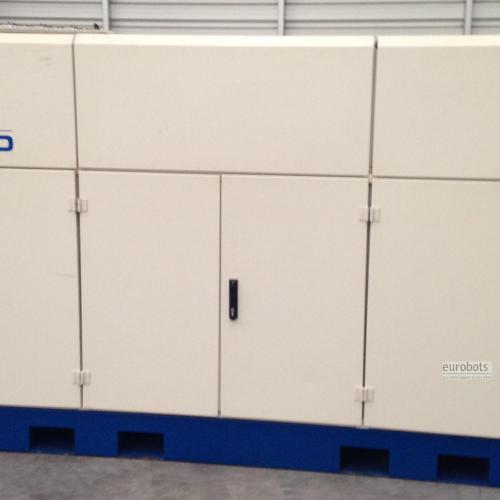

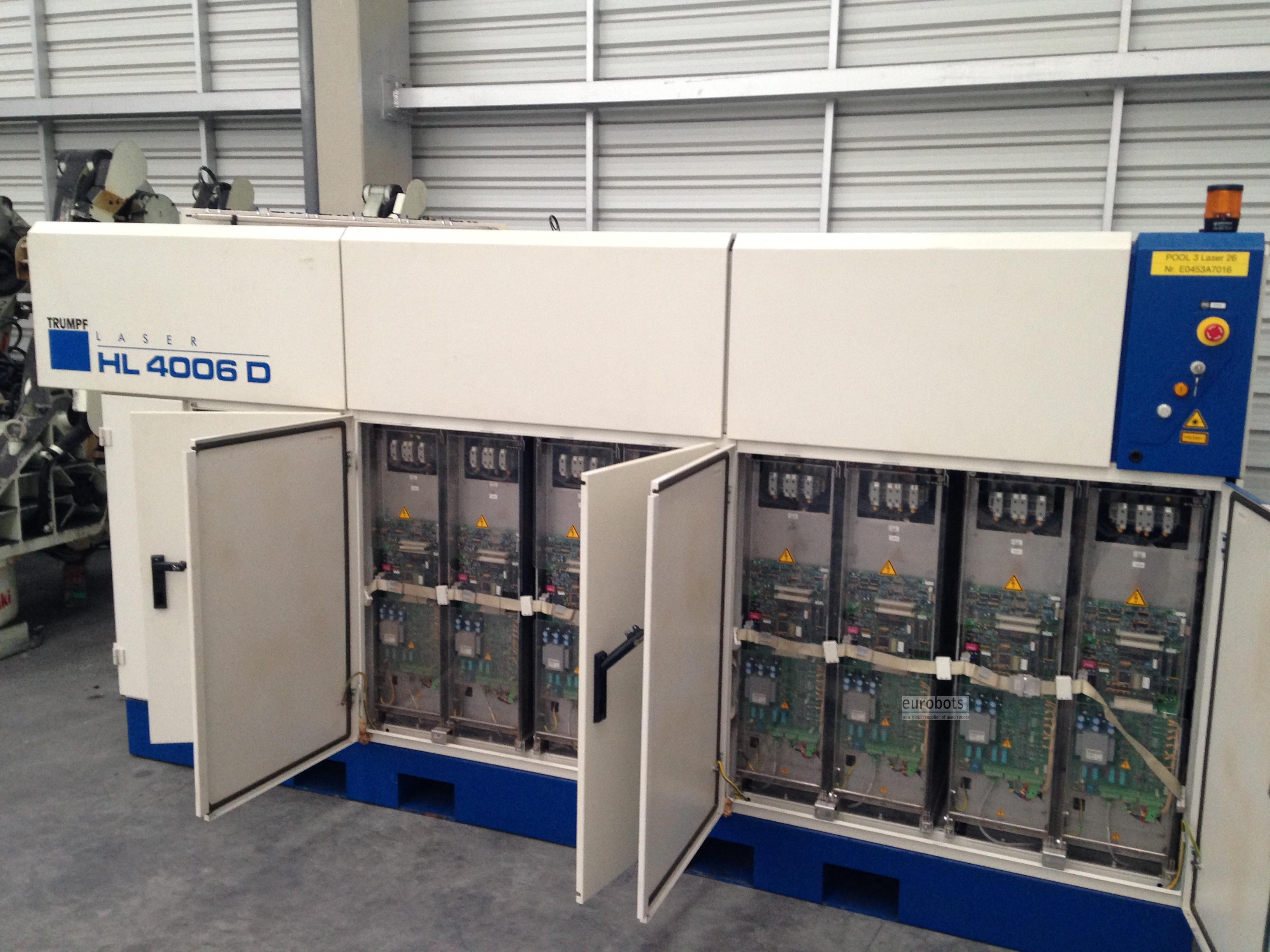

Trumpf Haas Laser Trumpf HL 4006D

Год выпуска - 2004. Твердотельный лазер Nd:YAG мощностью 4000 Вт

Твердотельные лазеры TRUMPF непрерывного излучения характеризуются мощностью лазера до 5 кВт и параметрами пучка более 25 мм·мрад. Заявленная мощность гарантирована при наихудших условиях обработки детали. Гибкие лазерные кабели доносят пучок до рабочих станций, находящихся на расстоянии до 100 м. Быстрая и простая интеграция с производственными линиями с использованием роботов. При помощи лазеров непрерывного излучения можно осуществлять сварку высокоотражающих материалов, таких как алюминий и медь.

Лазерный кабель (мкм): 600

6 каналов



В лазерную систему HL4006входят:

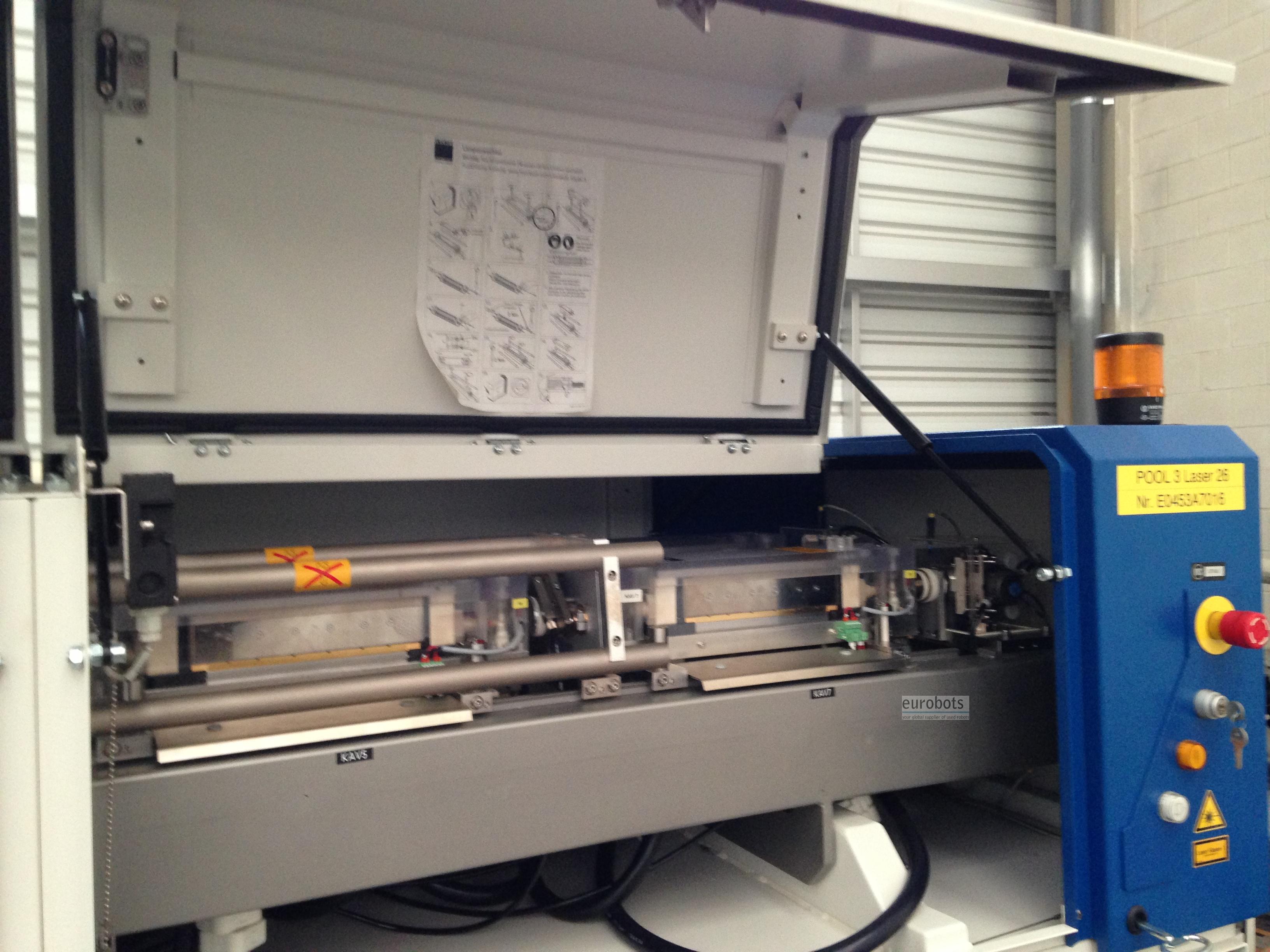

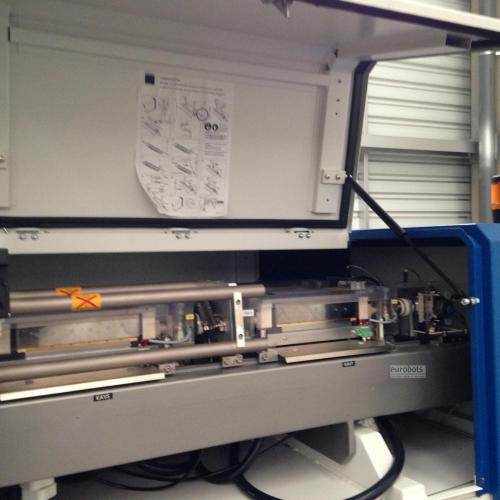

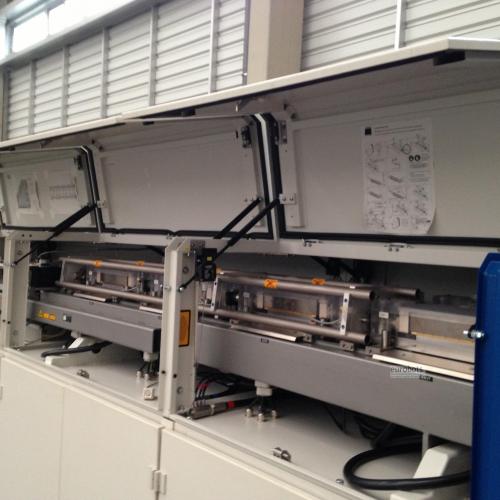

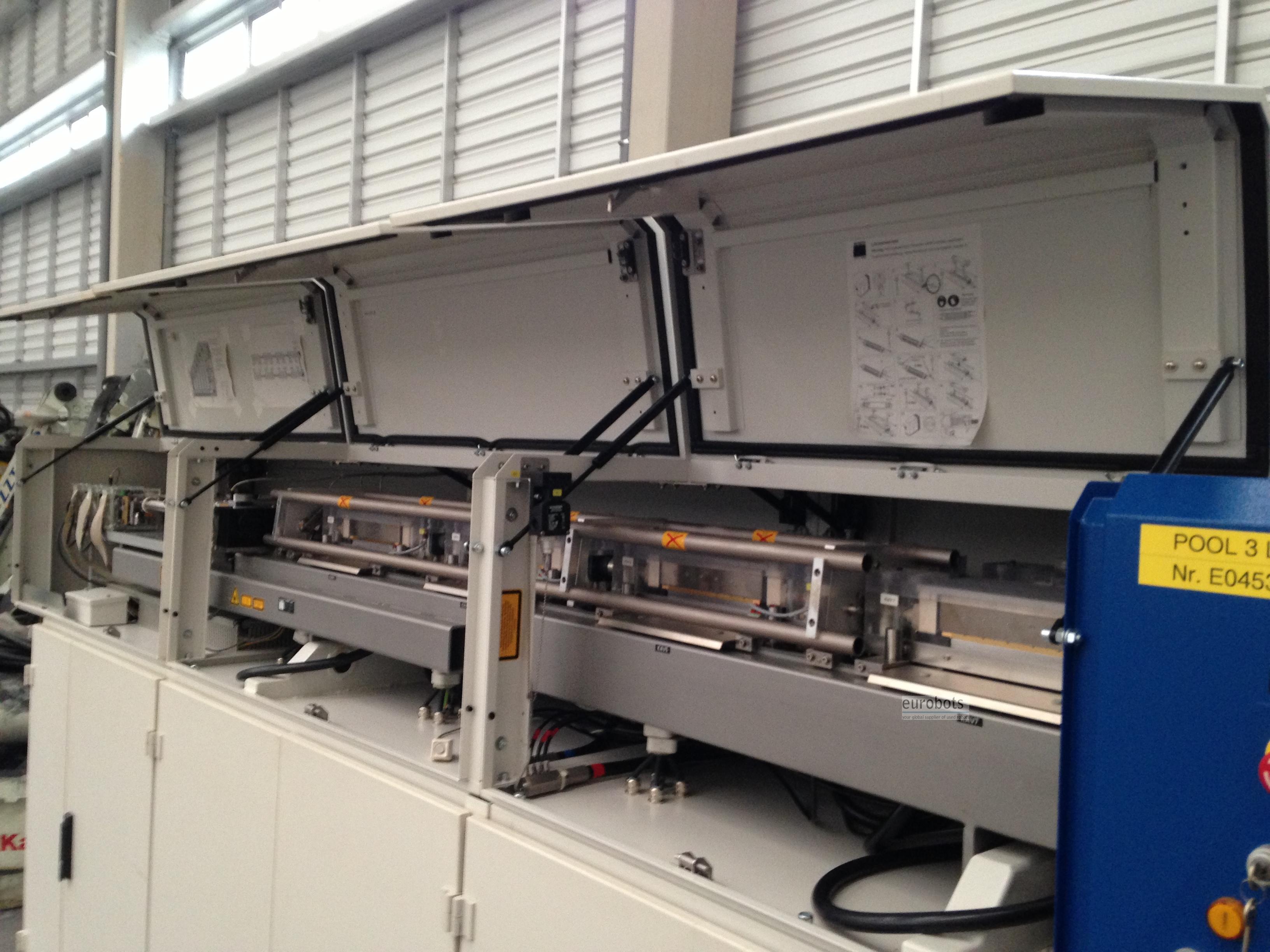

1) лазерный и оптический модули HL4006D

2) модуль управления

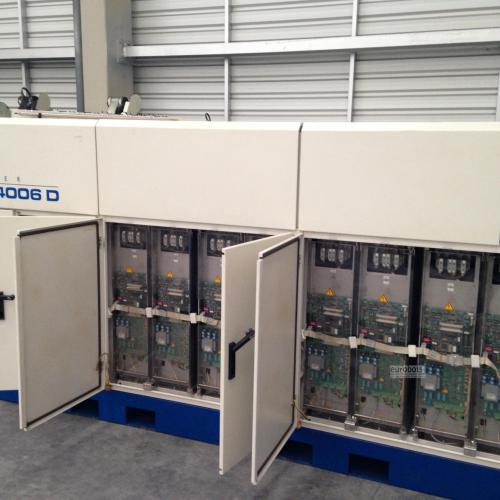

3) блоки питания – внешнее подключение к сети

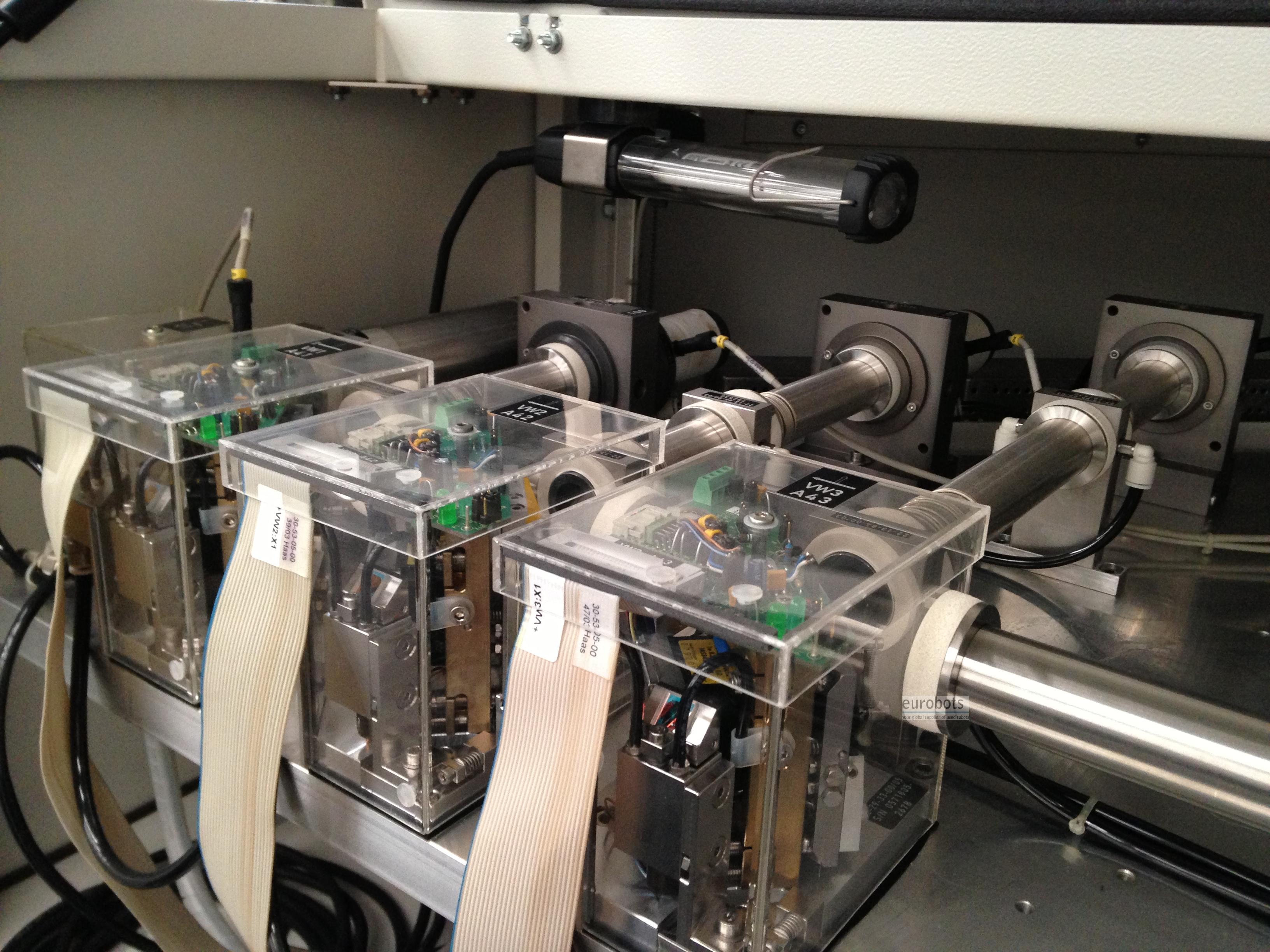

4) входная мощность ламп

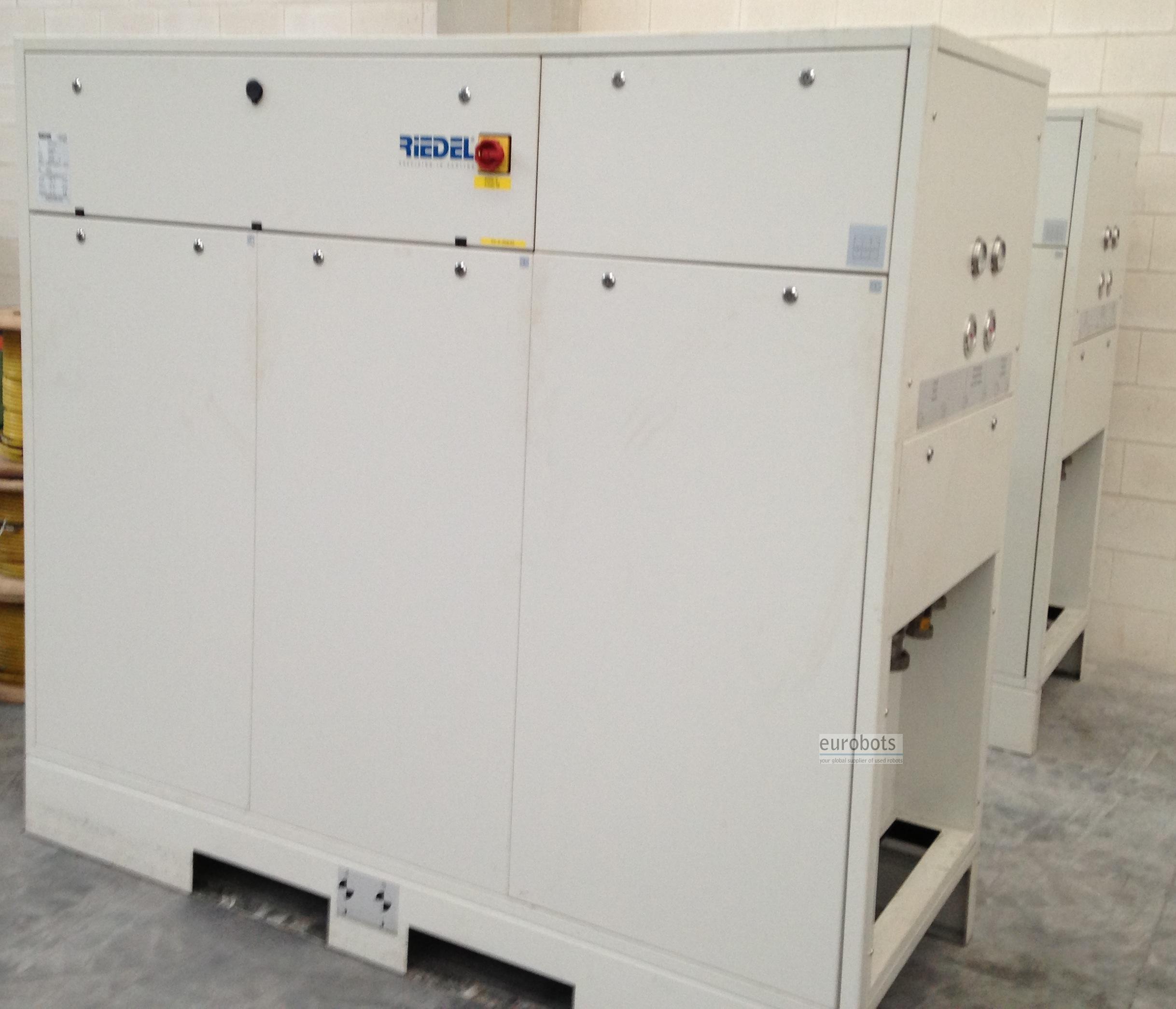

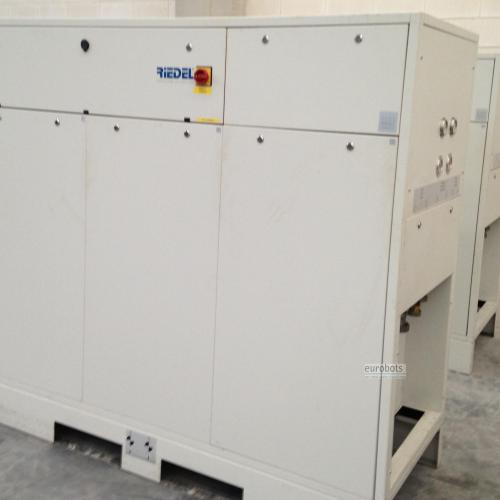

5) система охлаждения
6) оптоволоконный кабель

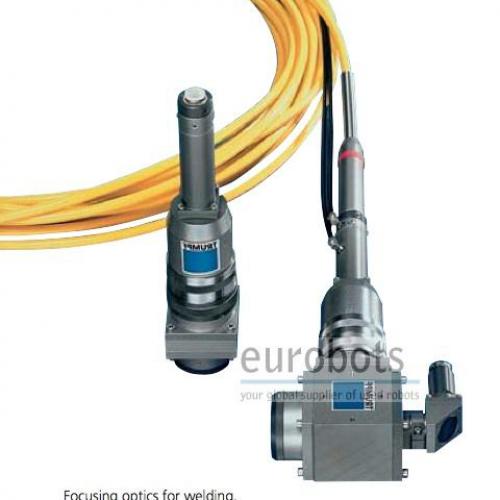

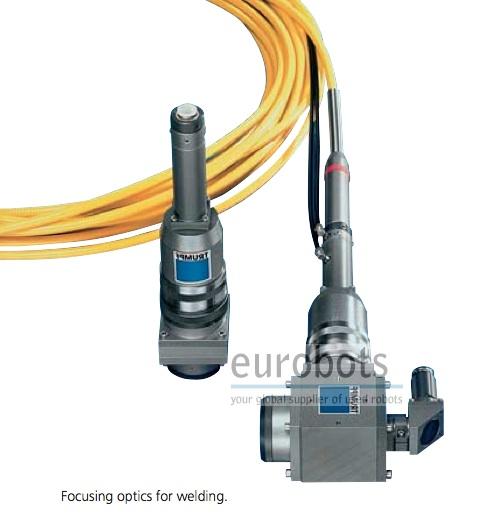

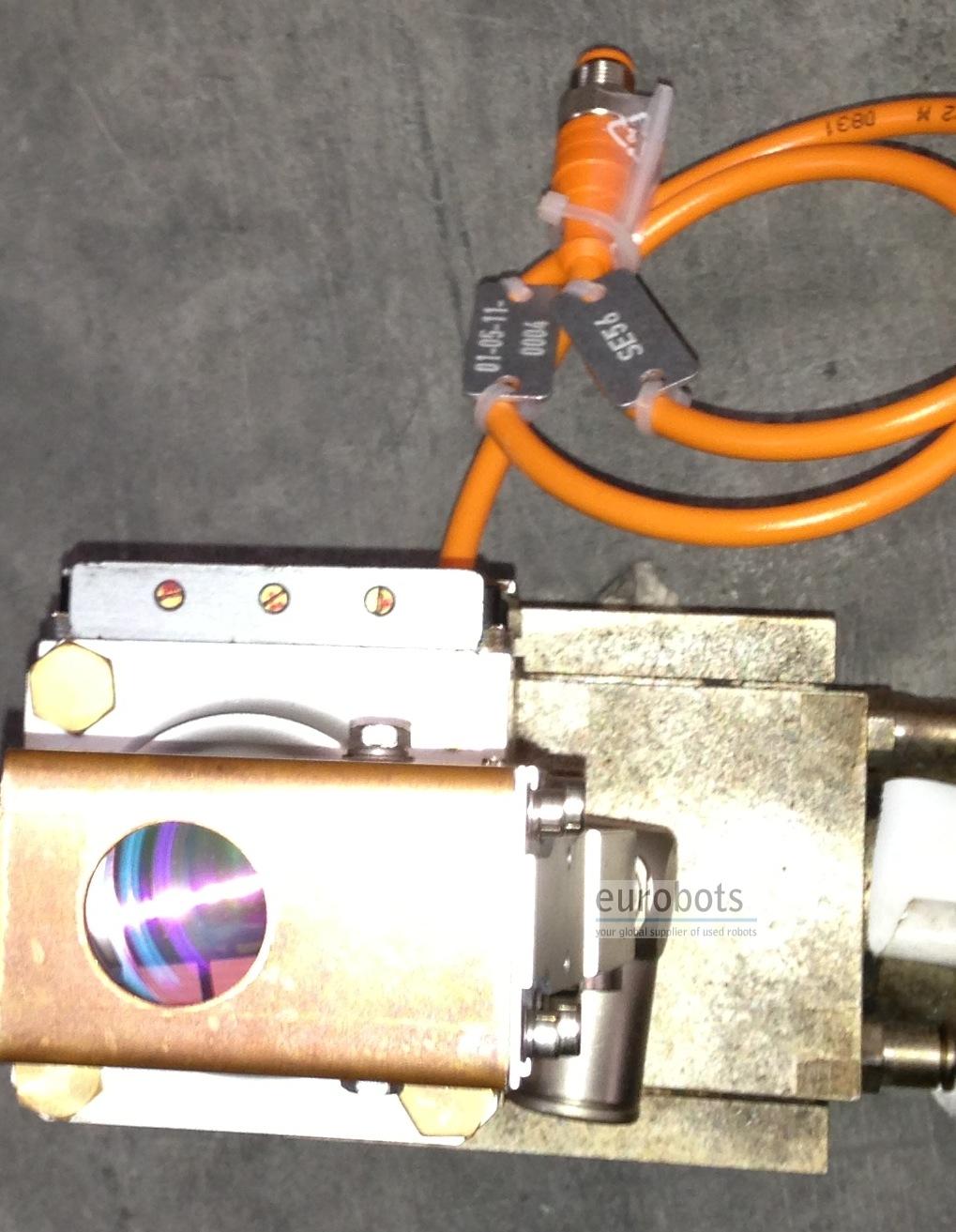

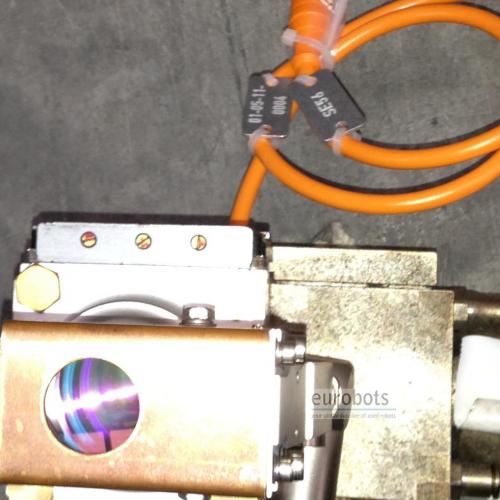

7) оптические системы машинной обработки BEO– лазерные факелы (один факел для каждого применения, внешний факел – для сварки металлических листов толщиной 1 мм)

Вы всегда сможете приобрести специализированные факелы для определенного применения: сварки, резки,  соединения при помощи швов, обработки поверхностей металлов.

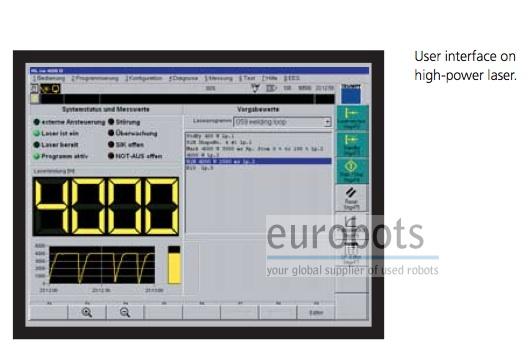

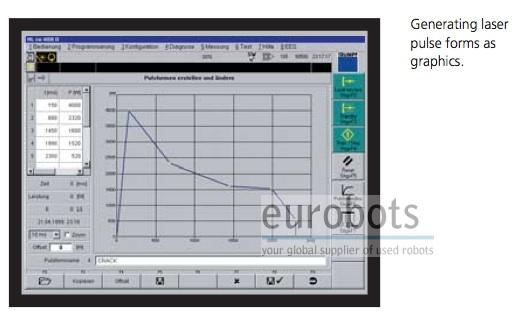

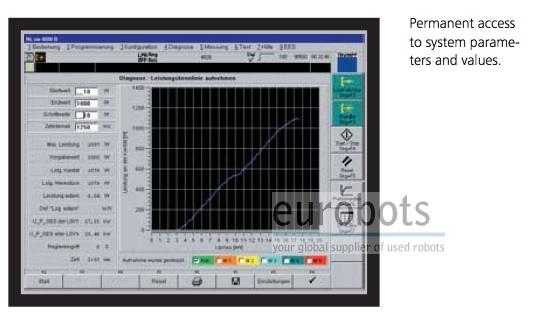

8) компьютер с программным обеспечением WINLAS для контроля параметров

9) панель управления

Технические характеристики:



Максимальная полезная мощность[Вт]: 5400

Номинальная мощность лазера [Вт]: 4000

Параметры пучка [мм.мрад]: 25

Лазерный кабель (микрометры): 600

Номинальное потребление мощности [КВт]: 125

Электрическое соединение: 315 A

Номинальное потребление мощности при температуре на входе 15ºC: 15 м3/ч

Температура охлаждающей жидкости в пределах [ºC]: 22

Вес: 1500 кг

Габариты: ширина х высота х длина [мм]: 3200 x1700 x1250

Температура окружающей среды [ºC]: 10-40


Области применения

Лазерная сварка Nd-Yag
