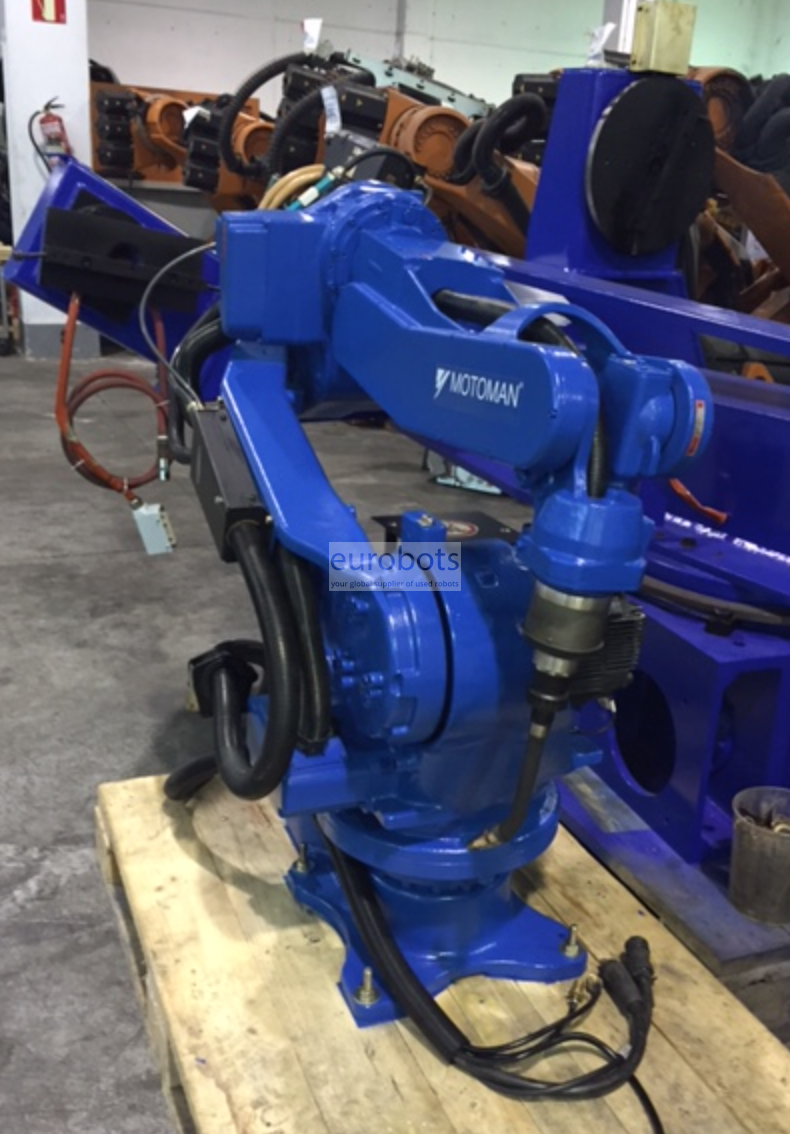

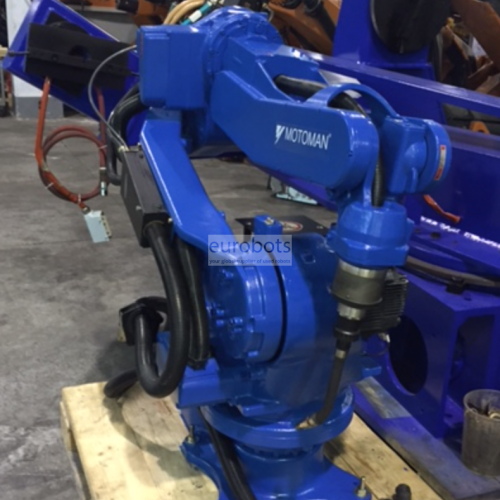

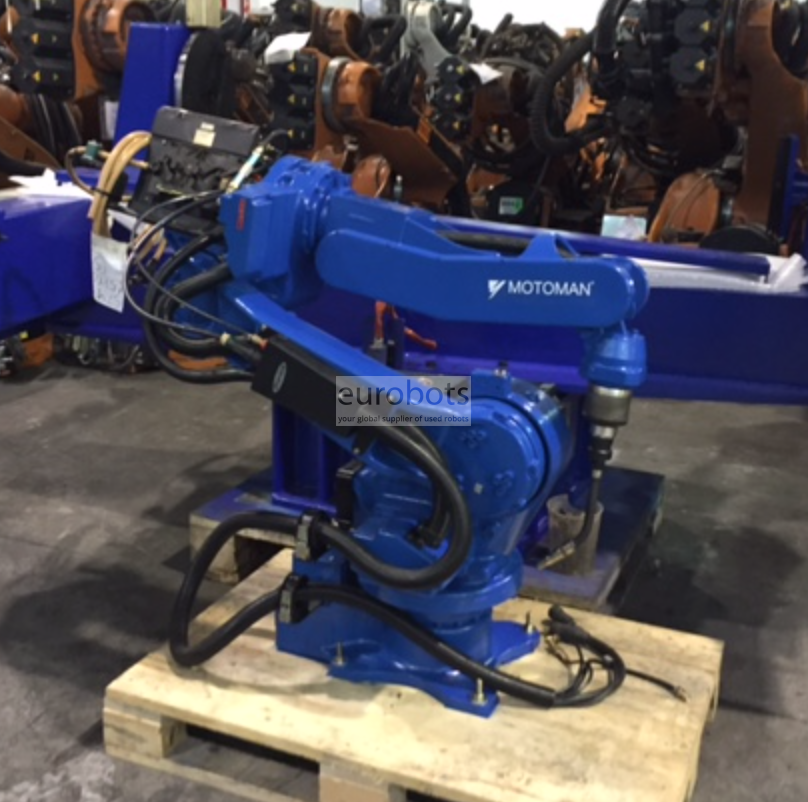

Motoman EA1800N с Fronius TPS4000 синергетической сварки

Специально разработанный шестисегментный сварочный робот с горизонтальным захватом 1806 мм. То, что делает этот робот уникальным, заключается в том, что полный пакет шлангов для среды также проходит через плечо и оси головы робота, что уменьшает препятствия и приводит к расширению рабочего диапазона.

EA1800N - первый сварочный сварочный робот, оснащенный внутренней шланговой оболочкой.

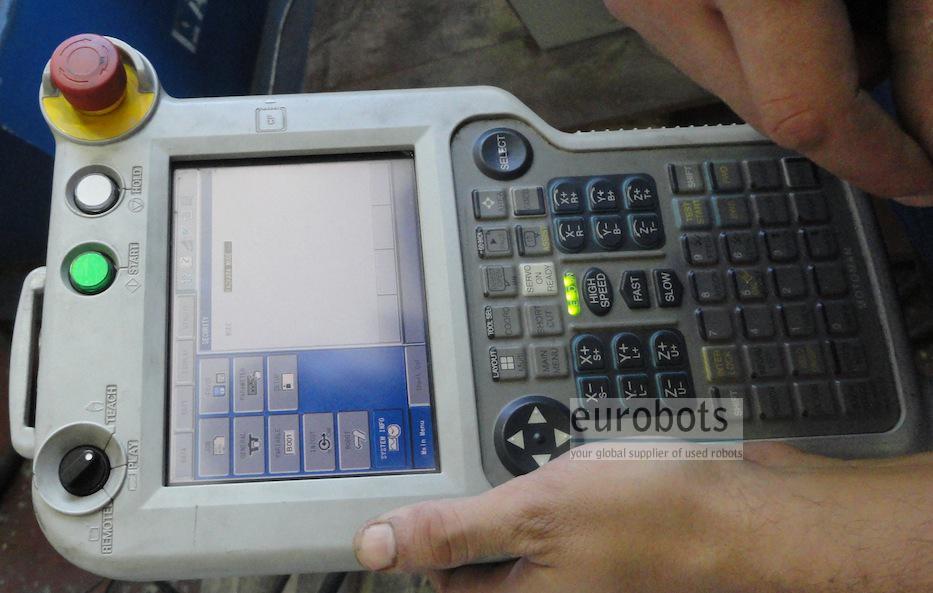

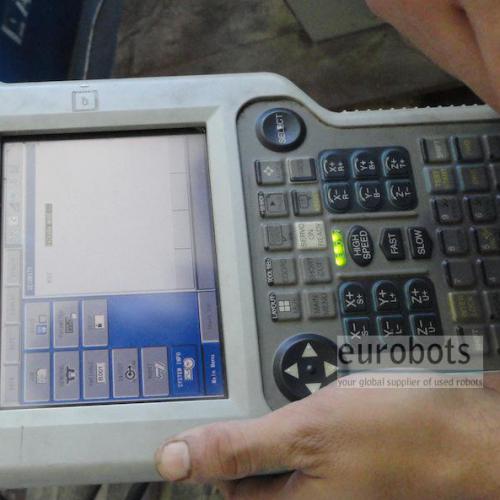

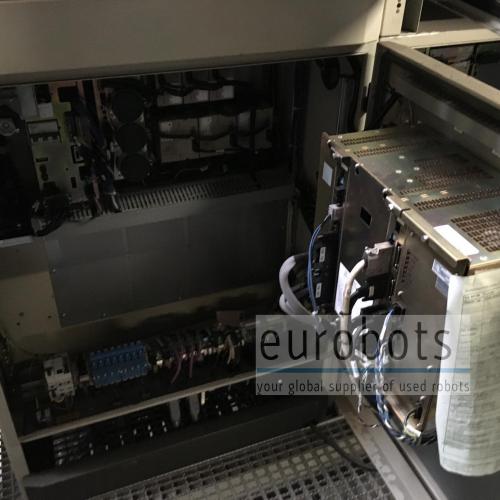

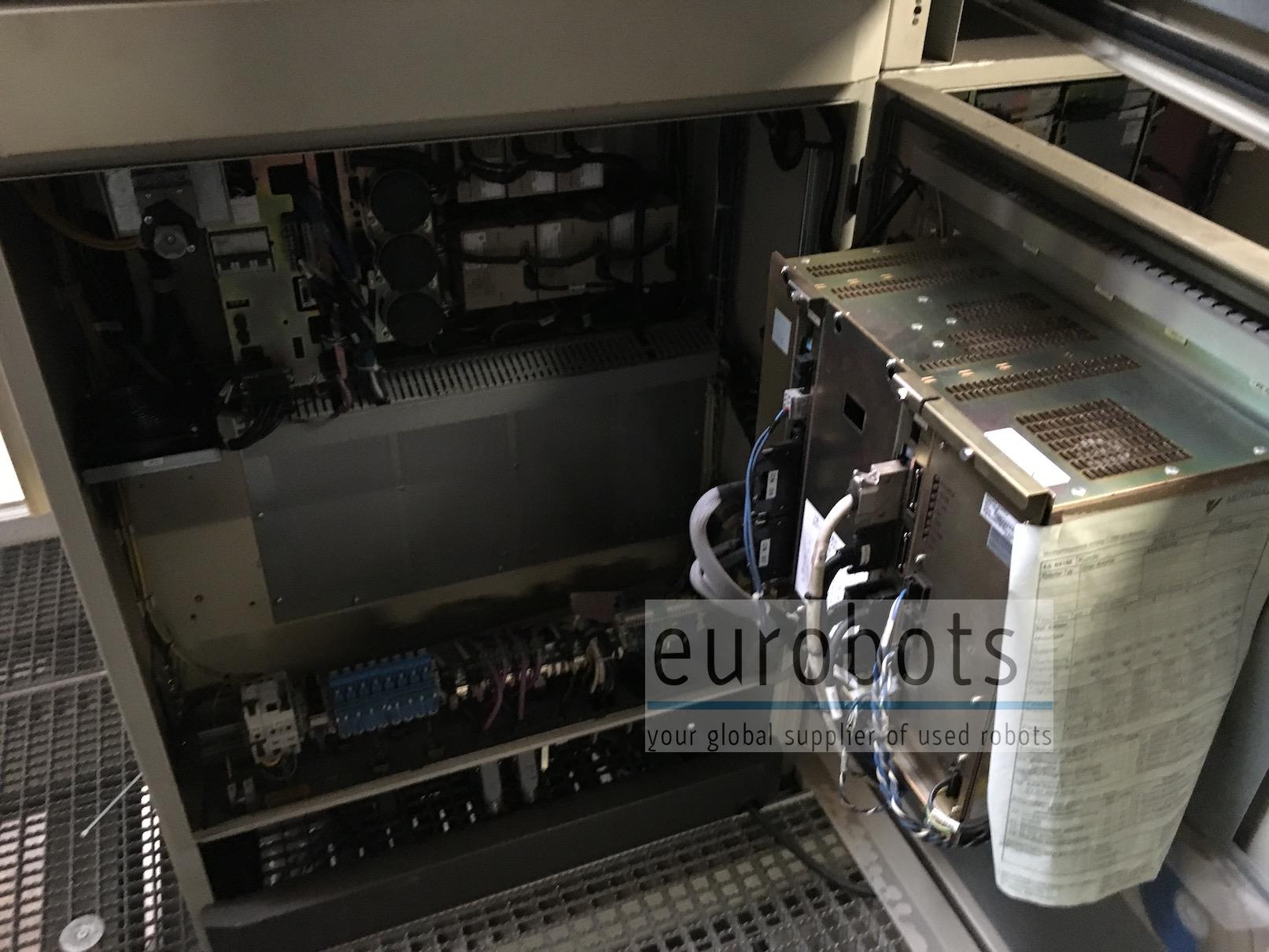

Оснащен мощным контроллером Yaskawa Motoman NX100.

Эта система дуговой сварки дополняется:

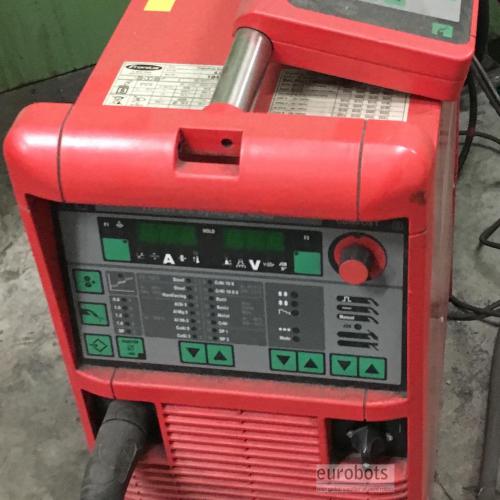

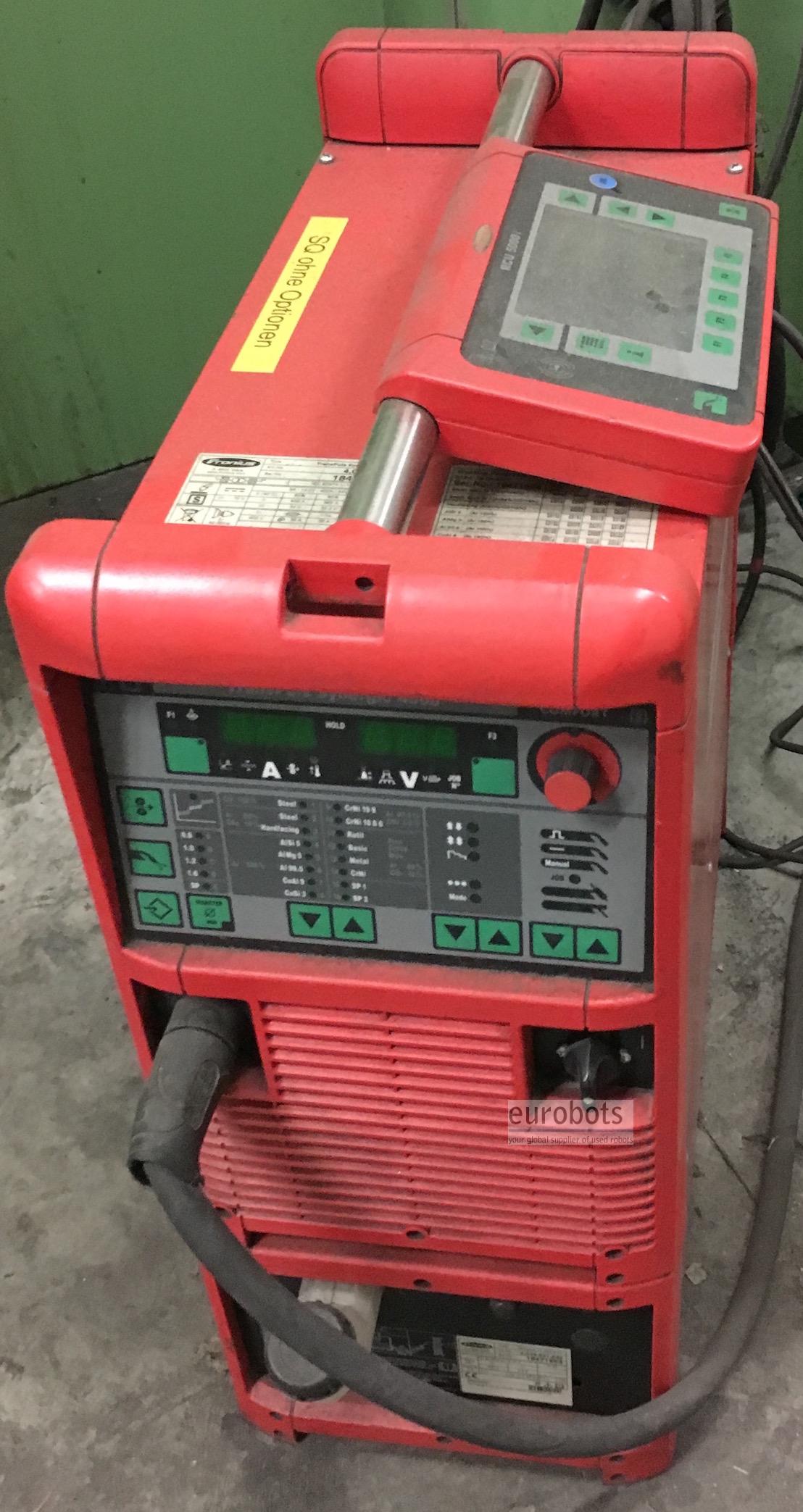

  • TPS 4000/5000 Синергетический источник питания (400-500 ампер), подходящий для сварки углеродистой стали, алюминия и нержавеющей стали
  • Факел дуговой сварки Fronius, Push-pull, жидкостное охлаждение и автоматический податчик проволоки

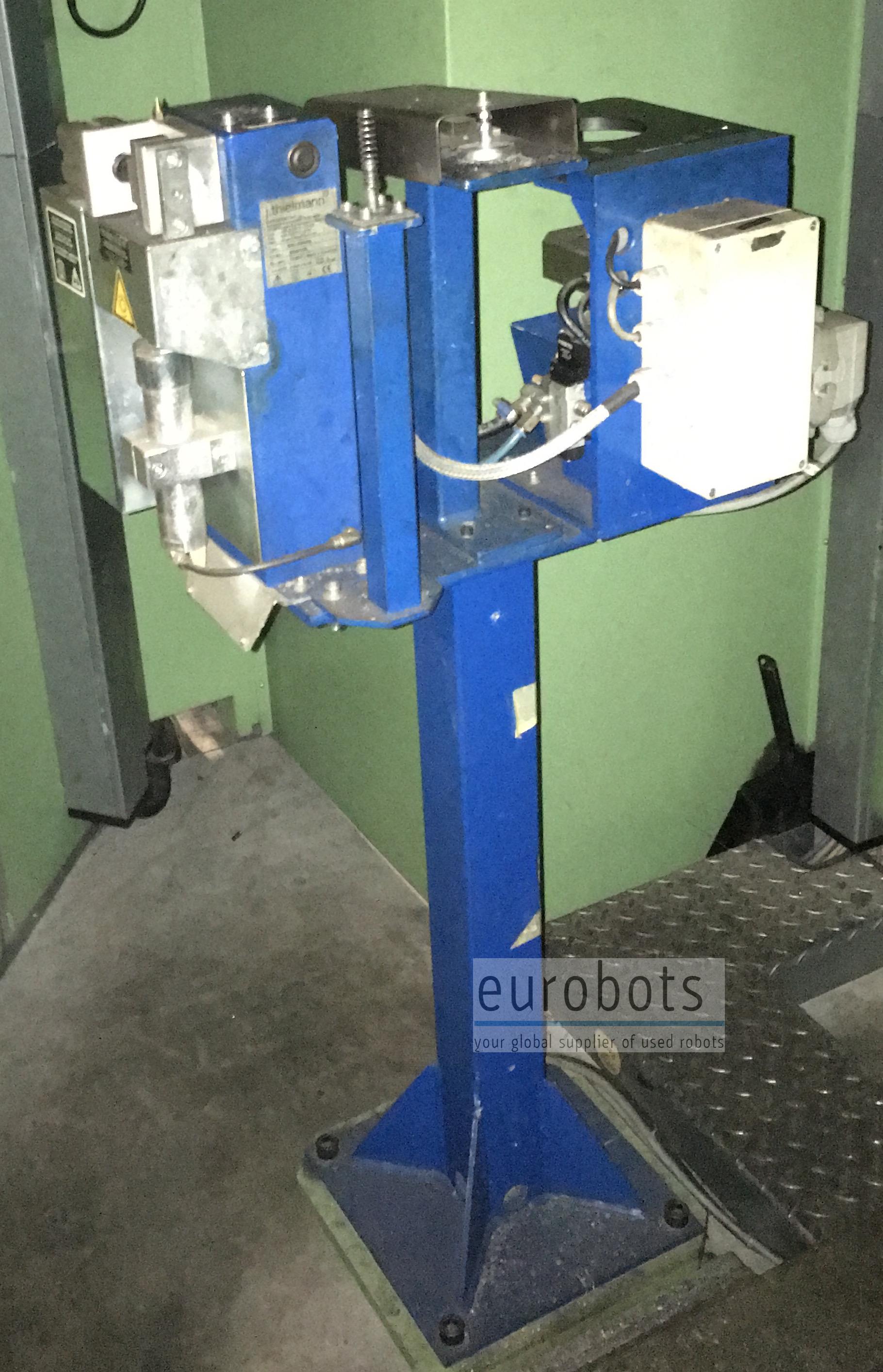

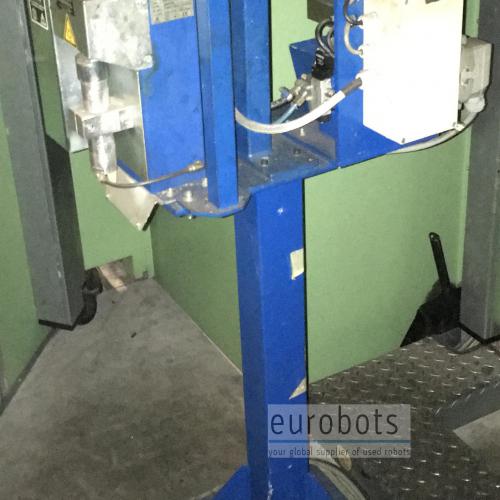

  • станция очистки факела

Основные функции робота

  • Максимальная загрузка робота: 15 кг
  • Максимальный охват: 1807 мм
  • Повторяемость: 0,08 мм
  • Контроллер: NX100

Скорость движения робота

  • Ось S: 195º / с
  • Ось L: 170º / с
  • Ось U: 175º / с
  • Ось R: 340º / с
  • Ось B: 340º / с
  • Ось T: 520º / с

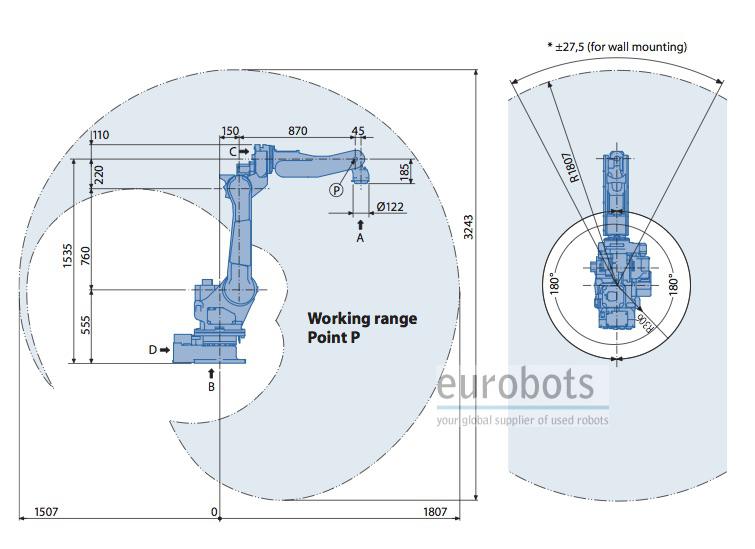

Диапазон движения

  • Ось S: + -180º / с
  • Ось L: + 155º, -100º
  • Ось U: + 210º, -175º
  • Ось R: + -175º
  • Ось B: + -180 / -45º
  • Ось T: + -200º

Картинки

Диаграммы
