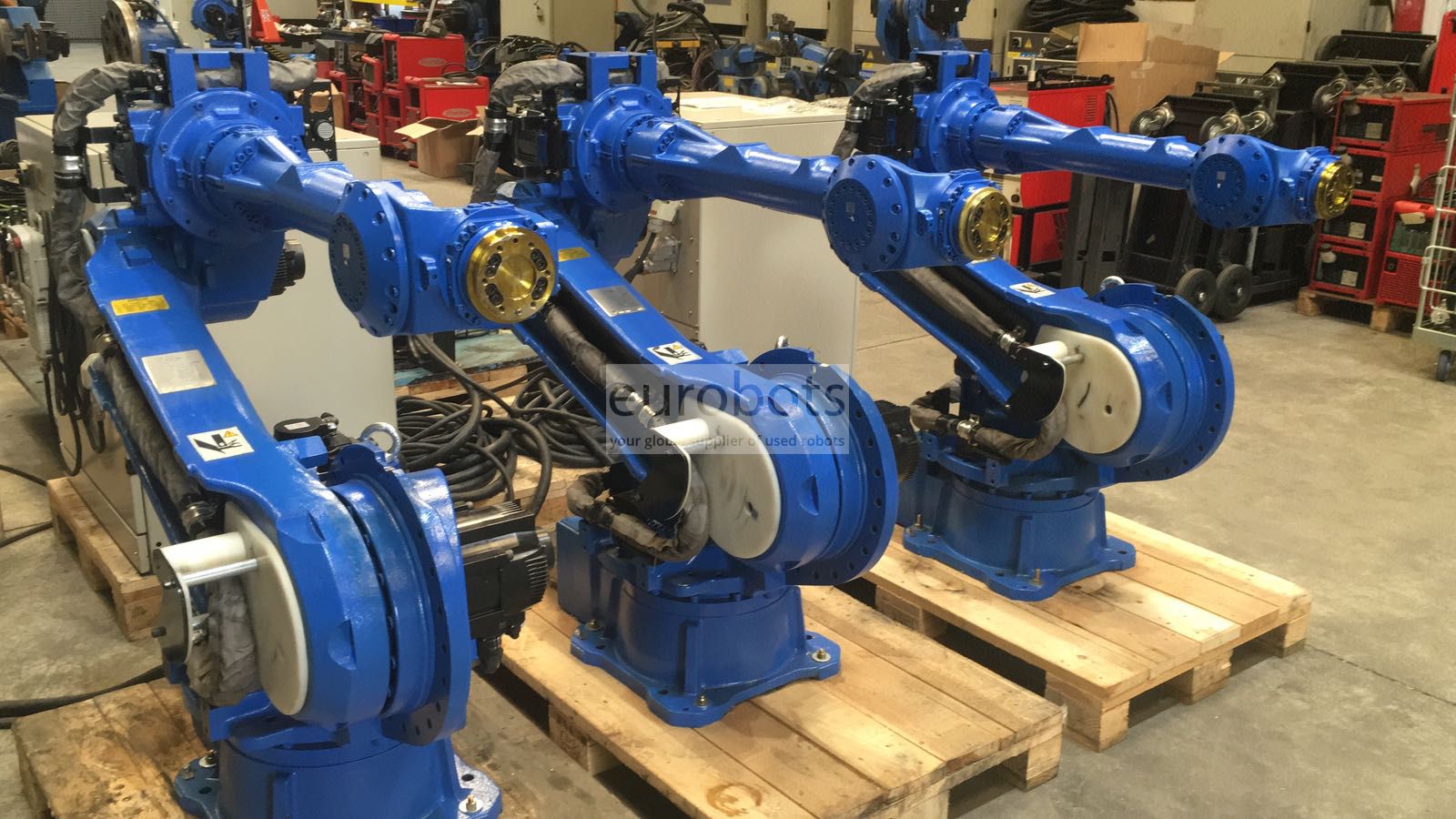

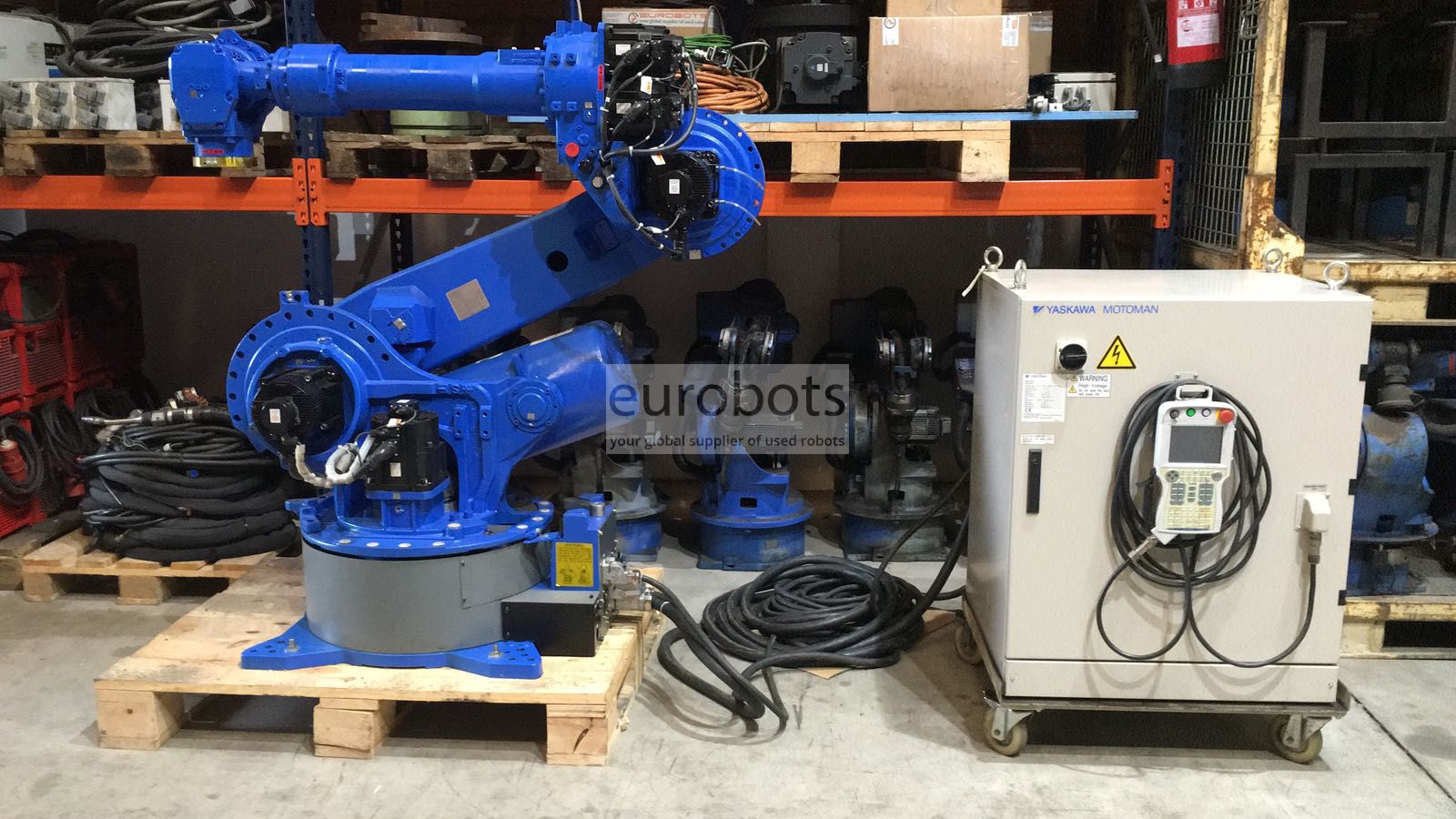

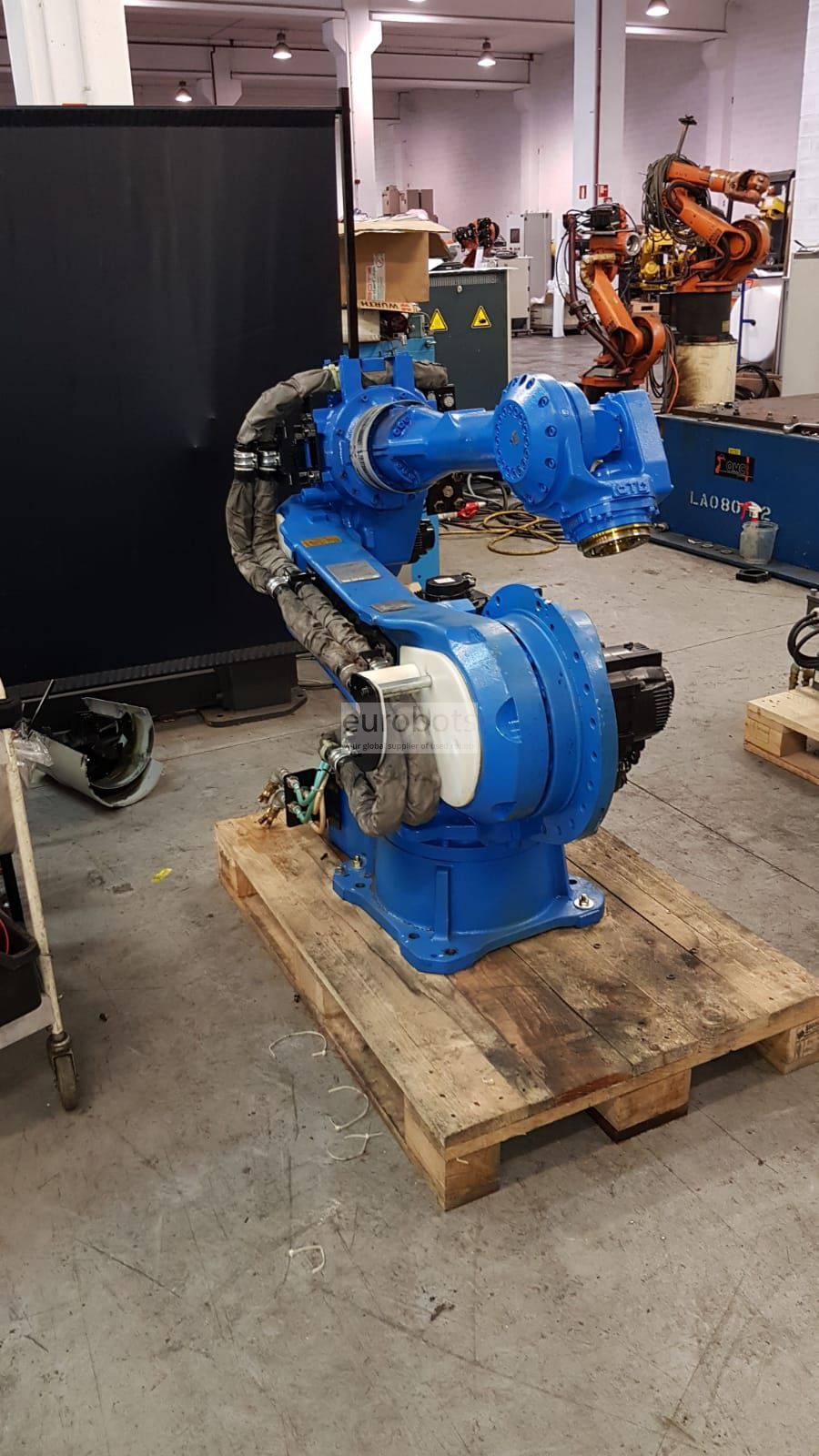

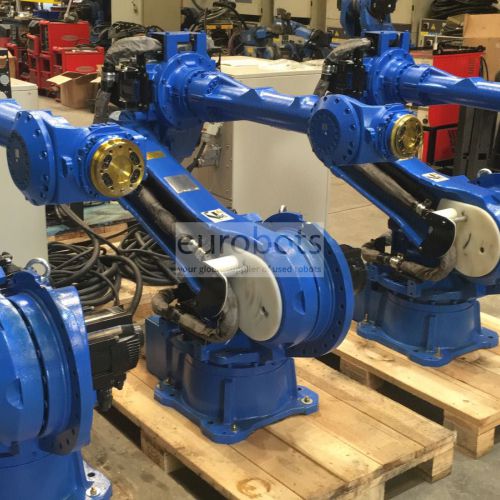

Robot Motoman MS80W (MH)

Шестиосевой робот MS80W - это мощный и гибкий робот, имеющий 5 воздушных линий для различных применений с системой энергосбережения, которая снижает энергопотребление до 25%, имеет конфигурацию, в которой можно исключить несколько станций, предлагая более короткие производственные линии. Его высокая скорость и ускорение сокращают время цикла и увеличивают производительность.

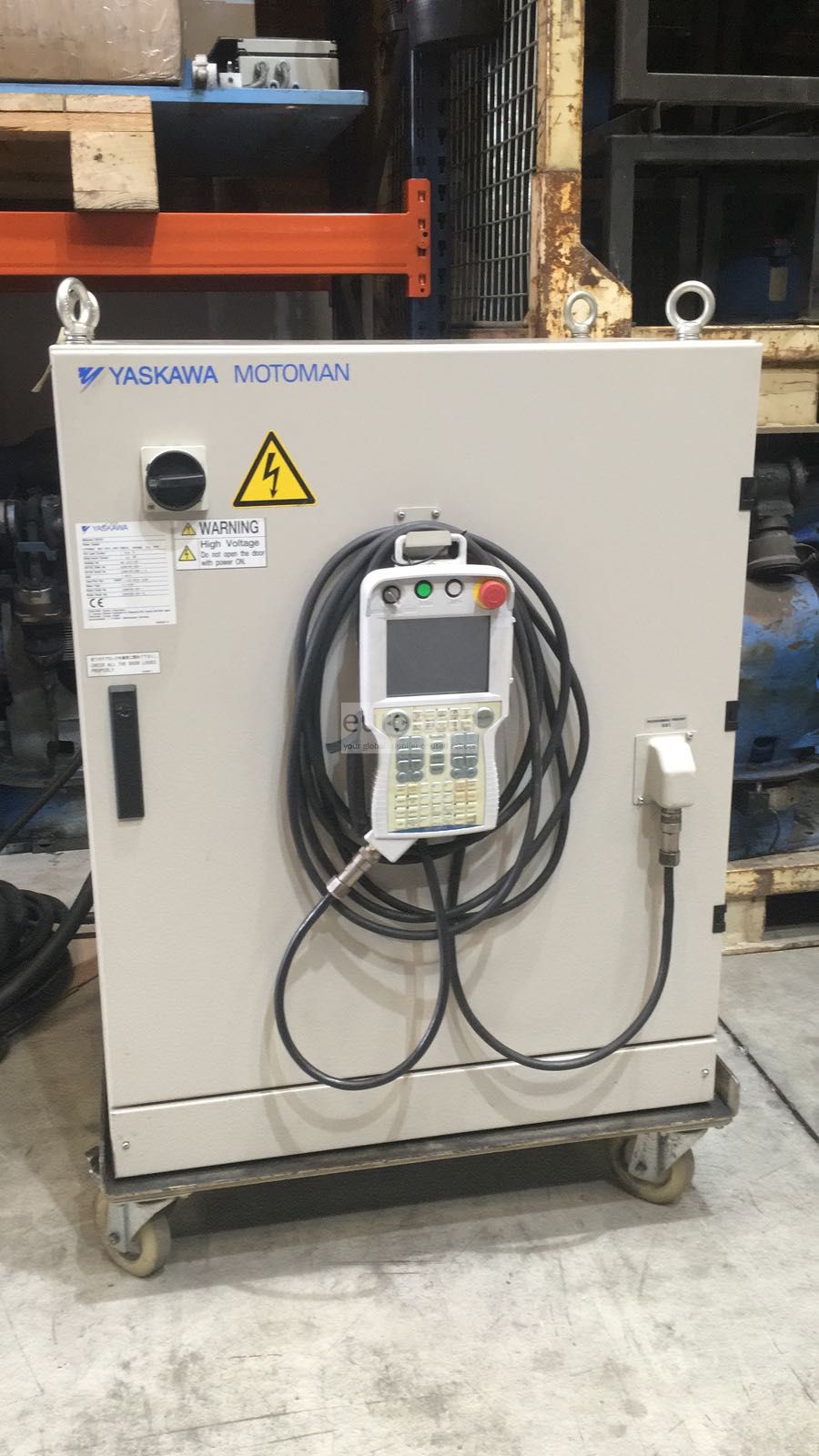

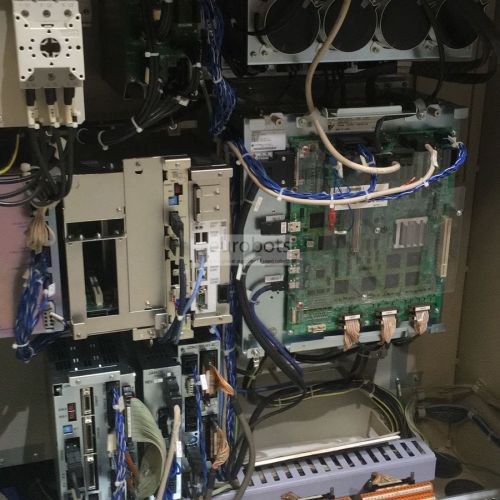

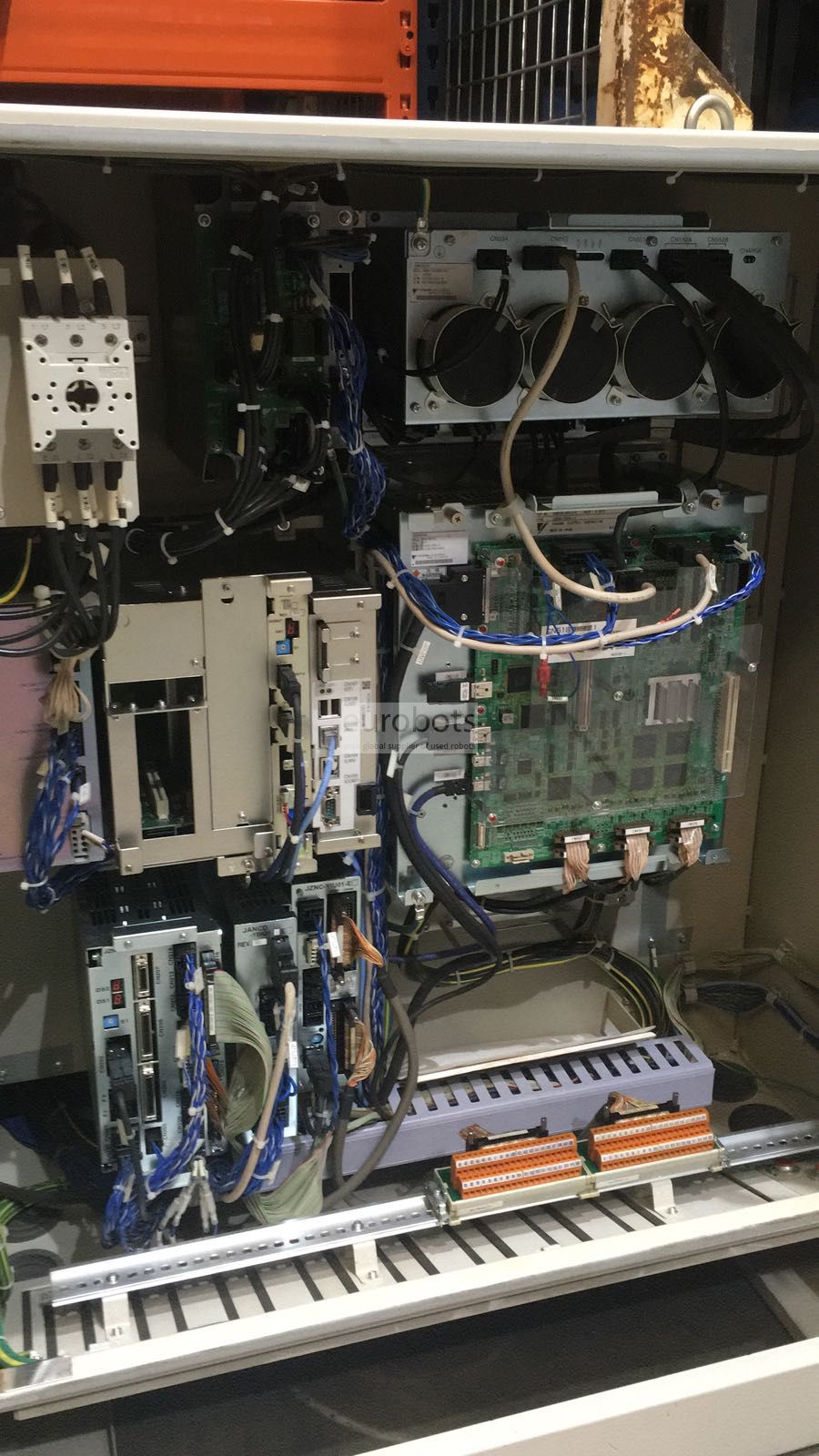

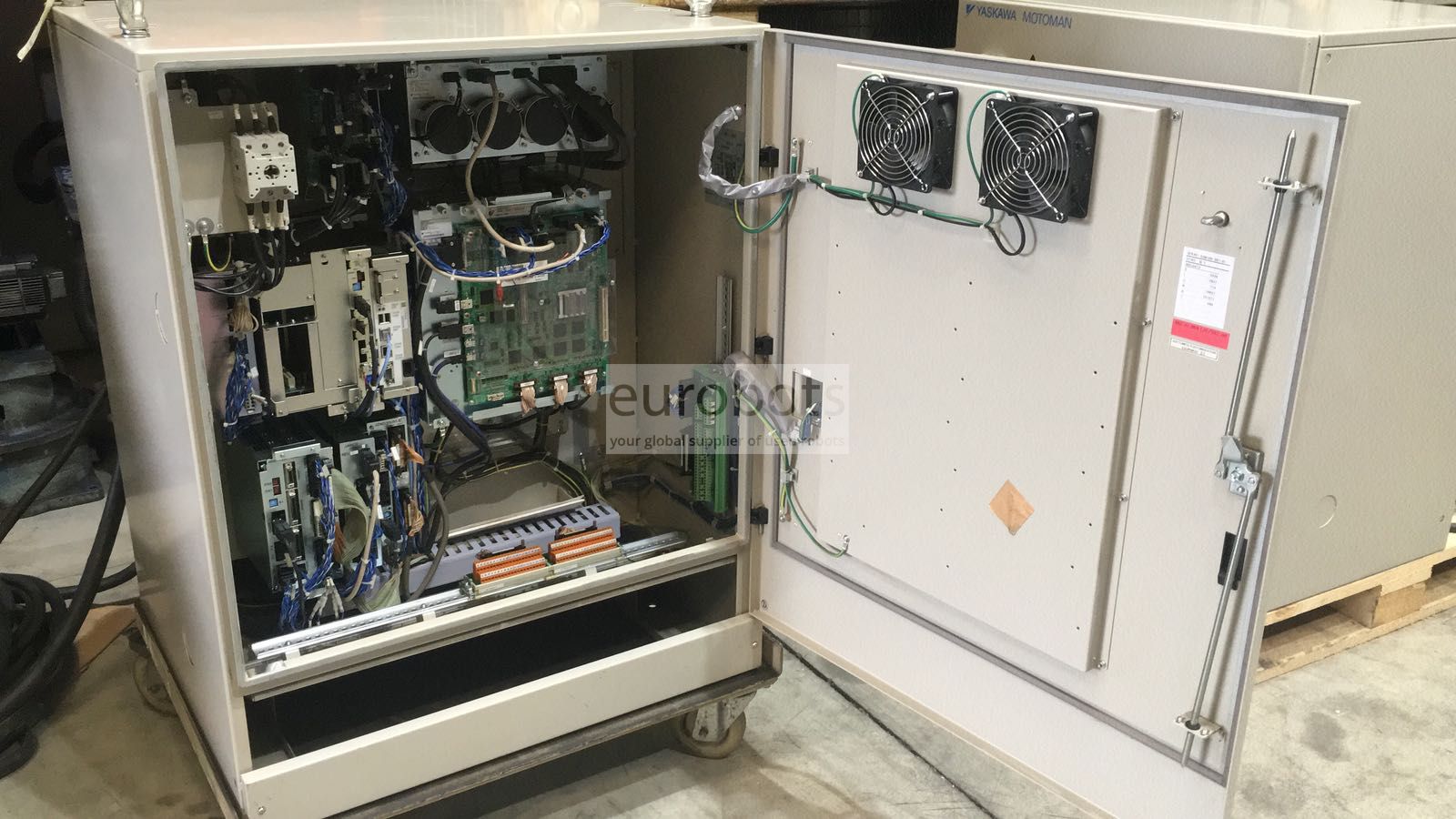

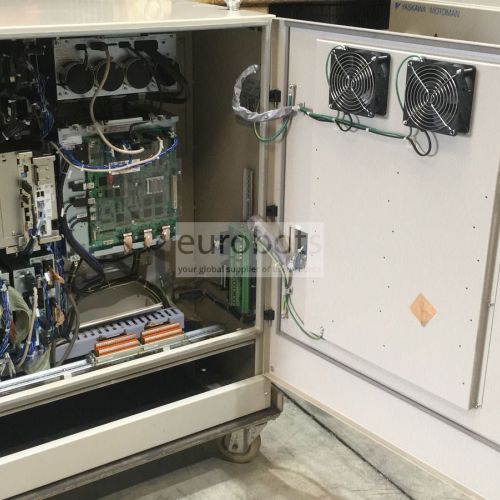

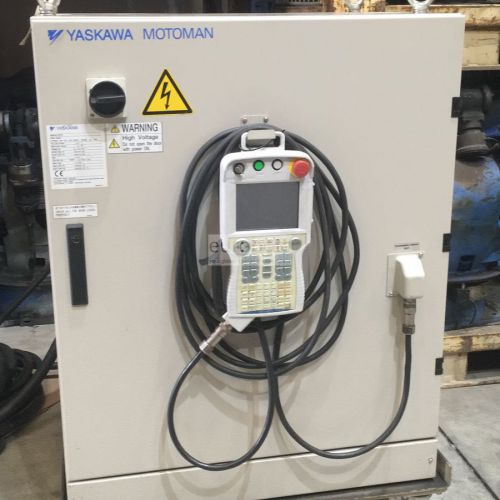

Характеристики контроллера DX100

Компактный контроллер Yaskawa DX100 с усовершенствованной структурой и управлением процессом, обеспечивающий большую свободу для пользователя даже в концепции автоматической ячейки:

• Система управления несколькими роботами с до 8 роботами / 72 осями с координированным движением.

• Надежная архитектура ПК, которая обеспечивает контроль на уровне системы для роботизированных рабочих ячеек.

• Соединения на задней панели шкафа управления для оптимизации внутреннего пространства

• Встроенная лестничная логика обработки; 4 096 адресов ввода-вывода

• Разнообразие сетевых подключений fieldbus

• Высокоскоростное соединение с сервером

• Панели I / F (10) показывают ЧМИ на подвеске

• Advanced Robot Motion Control (ARM) для большей производительности и минимального времени обучения

• Энергосбережение до 25%

• Время ремонта (MTTR)

• Простое обслуживание с функцией проверки состояния редуктора, функцией срока службы диагностики оборудования, улучшенным разрешением проблем и устранением неисправностей.

• Слот для компактной флэш-памяти и порт USB облегчают резервное копирование памяти

• Небольшой и легкий кулон для программирования Windows® CE имеет цветной сенсорный экран с возможностью многооконного отображения.

Основные технические характеристики

Максимальная нагрузка робота: 80 кг
Количество осей: 6
Максимальный горизонтальный вылет: 2061 мм
Максимальный вертикальный вылет: 3,010 мм
Повторяемость: ± 0,07 мм
Контроллер: DX100

Диапазон движения (°)

Ось S: ± 180 °
Ось L: + 155 ° / -90 °
Ось U: + 160 ° / -185 °
Ось R: ± 360 °
Ось B: ± 125 °
Ось Т: ± 360 °

Максимальная скорость (° / с)

Ось S: 170 ° / с
Ось L: 140 ° / с
Ось U: 160 ° / с
Ось R: 230 ° / с
Ось B: 230 ° / с
Ось Т: 350 ° / с

Приложения роботов

резка
Дозирование
Уход за машиной
Нажмите
формирование
Die Cast

Области применения

Точечная сварка , Поддержка прессы , Обработка деталей , Лазерная сварка Nd-Yag
