Кавасаки Kawasaki cleanroom NT520

В ожидании более запаса

Роботы серии NT, предназначенные для применения в чистых помещениях, могут достигать четырех FOUP, робот с двойным рукавом NT520 обеспечивает стандартную производительность 280 вафелей в час (WPH) с выравнивающим устройством и 400 WPH без выравнивателя. Программное обеспечение и аппаратные средства оснащены функциями обнаружения столкновений и соответствуют стандартам защиты от взлома SEMI F47 и стандартам безопасности, охраны здоровья и безопасности SEMI S2.

Контроллер D
D предназначены для разработки приложений для чистых помещений, включающих полный цифровой сервопривод, стандартный коммуникационный порт Ethernet, компактный след, гибкую разработку различного программного обеспечения, независимую работу двух плеч и многоосевых элементов управления, равномерных сервоусилителей для всех осей, здоровье и безопасность SEMI S2, белая комната ISO 1.

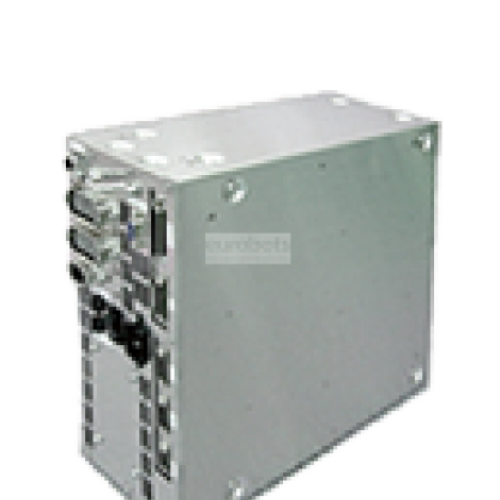

Технические характеристики контроллера D60
  • Серво цифровая система
  • Управляемые оси: максимум 7 осей
  • Ручное, полуавтоматическое, полностью автоматическое обучение.
  • Внешняя аварийная остановка, рядом с безопасностью, внешняя остановка.
  • Оборудование: RS232C x 1 Ethernet.
  • Программное обеспечение: K-Utility (оригинальная команда связи Kawasaki для чистых роботов).
  • Энергия: Напряжение: однофазное, AC208 V ± 10%, 50/60 Гц. Стандарт: SEMI F47.
  • Входной сигнал: максимум 16 каналов.
  • Выходной сигнал: максимум 8 каналов
  • Совместимые серии роботов: NS, NT, NX, TT, TX и NV
Основные технические характеристики

Количество осей: 5
Максимальное расстояние l: 1,280 мм
Повторяемость: ± 0,1 мм (центр пластины)

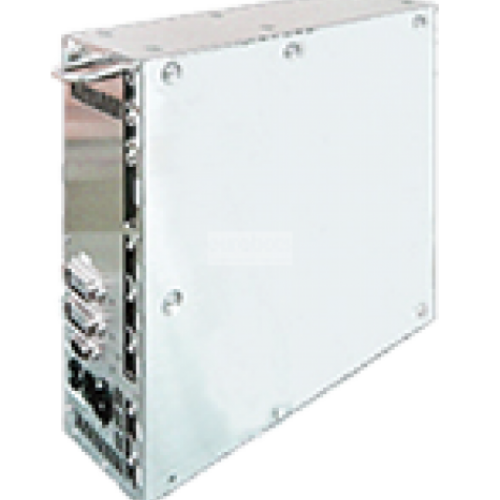

Контроллер: D60 / D61

Диапазон движения (°)

ось θ1 (вращение JT2): 340 °
Ось Z (вверх JT3): 470 мм
ось θ2 (вращение JT4): 340 °
Ось H1 (вращение JT6): 340 ° (380 °) como opción
Ось H2 (вращение JT7): 380 °

Приложения для роботов

Чистая комната

Области применения

Обработка деталей , Сборка деталей
