Другие роботы MITSUBISHI MELFA RV-13FR

В ожидании более запаса

Серия 6-осевых роботов Mitsubishi Electric серии MELFA FR с оптимизированным диапазоном рычагов, способная покрывать большое рабочее пространство вместе с более высокой полезной нагрузкой, обеспечивает простоту и быструю установку, интуитивное программирование с несколькими альтернативами подключения.

Серия RV-13FR предлагает руку с оптимальной длиной в диапазоне 1094 мм с 6 степенями свободы, полезная нагрузка до 13 кг, спроектированная так, чтобы выдерживать условия окружающей среды в различных процессах, система серводвигателей переменного тока, подходящая для таких задач, как монтаж механических деталей, сборку электрических компонентов, упаковку фармацевтических и пищевых продуктов, установку на полу, потолок и стену.

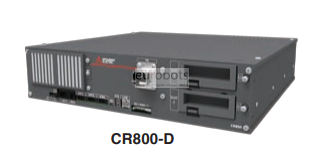

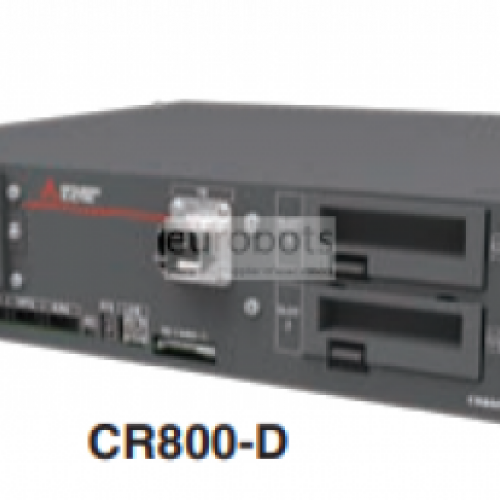

Оснащен контроллерами CR800-D или CR800-R.

Этот контроллер имеет открытую структуру, в которой вы можете размещать вертикальные и горизонтальные положения, а также несколько конфигураций ЦП, которые оптимизируют связь с оборудованием, поставляющим конкретную информацию, совместимы с MELSEC iQ-R.

Общие спецификации робота

  • Максимальная загрузка робота: 13 кг
  • Максимальный охват: 1094 мм
  • Повторяемость: ± 0,05
  • Контроллер: CR800-D, CR800-R

Скорость движения робота

  • Ось 1: 290°/с
  • Ось 2: 234°/с
  • Ось 3: 312°/с
  • Ось 4: 375°/с
  • Ось 5: 375°/с
  • Ось 6: 720°/с

Диапазон движения / °

  • Ось 1: 380 (от -190 до +190)
  • Ось 2: 240 (от -90 до +150)
  • Ось 3: 167,5 (от -10 до +157,5)
  • Ось 4: 400 (от -200 до +200)
  • Ось 5: 240 (от -120 до +120)
  • Ось 6: 720 (от -360 до +360)

Приложения

  • Обработка механических деталей
  • Сборка электрических компонентов
  • Упаковка фармацевтических и пищевых продуктов




Области применения

Погрузка и разгрузка деталей , Обработка деталей , Сборка деталей

Картинки

Диаграммы
