Другие роботы MITSUBISHI MELFA RH-3FRH35

В ожидании более запаса

Серия роботов Mitsubishi Electric MELFA FR с жесткими рычагами и сервоконтроллерами новейших технологий, безопасных и совместных рабочих приложений,
Интеллектуальные функции для следующего поколения обеспечивают высокую точность и скорость. позволяя работать в команде между оператором и роботом с высоким уровнем безопасности. Идеально подходит для широкого спектра применений, где необходимо обрабатывать большие объемы.


Серия RH-3FRH3515 / 12C с грузоподъемностью 3 кг, грузоподъемностью 350 мм, стандартное время цикла 0,41 секунды. Идеально подходит для построения компактных ячеек, таких как сборка или транспортировка небольших деталей с степенью защиты IP20 (стандарт) / ISO класс 3 (чистый).

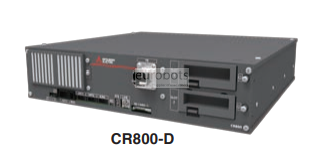

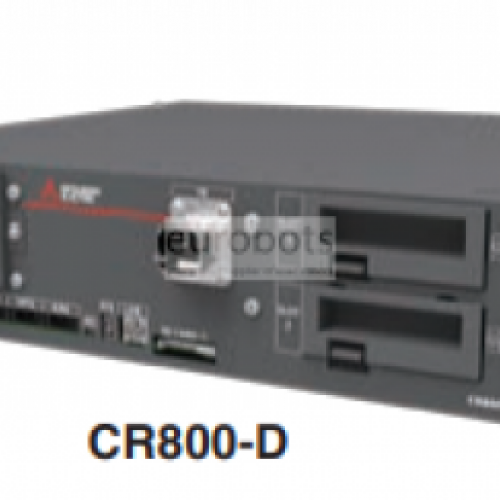

Оснащен контроллерами CR800-D или CR800-R.

Этот контроллер имеет открытую структуру, в которой вы можете размещать вертикальные и горизонтальные положения, а также несколько конфигураций ЦП, которые оптимизируют связь с оборудованием, поставляющим конкретную информацию, совместимы с MELSEC iQ-R.

Общие спецификации робота

  • Максимальная загрузка робота: 3 кг
  • Максимальный охват: 350 мм
  • Контроллер: CR800-D, CR800-R

Повторяемость:

  • YX композитный: ± 0,010
  • J3 (Z): ± 0,01
  • J4: ± 0,004

Скорость движения робота

  • Ось 1: 420°/с
  • Ось 2: 720°/с
  • Ось 3 (Z): 1100 мм
  • Ось 4: 3000°/с

Диапазон движения

  • Ось 1: 340 (от -170 до +170)°
  • Ось 2: 290 (от -145 до +145)°
  • Ось 3: 150 (z): (Чистая спецификация: 120) мм
  • Ось 4: 720 (от -360 до +360)°

Приложения

  • Обработка деталей
  • Сборка деталей




Области применения

Погрузка и разгрузка деталей , Обработка деталей , Сборка деталей
