Серия MELFA FR от роботов Mitsubishi Electric с жесткими рычагами и сервоконтроллерами новейших технологий, безопасными и совместными рабочими приложениями, интеллектуальными функциями для следующего поколения, обеспечивает высокую точность и скорость. позволяя работать в команде между оператором и роботом с высоким уровнем безопасности. Идеально подходит для широкого спектра применений, где необходимо обрабатывать большие объемы.

Серия RH-12FRH70 с горизонтальной структурой, множественным артикуляционным типом, очень жесткими кронштейнами и современными серводвигателями с максимальной грузоподъемностью 12 кг и грузоподъемностью 700 мм, стандартным временем цикла 0,30 с. Благодаря оптимизации оси запястья, возможно иметь высокий запас для обработки многофункциональных зажимов и зажимных зажимов. Идеально подходит для монтажа и пакетирования. Предлагает высокое сопротивление, быструю и точную работу.

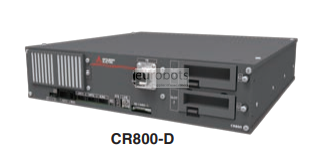

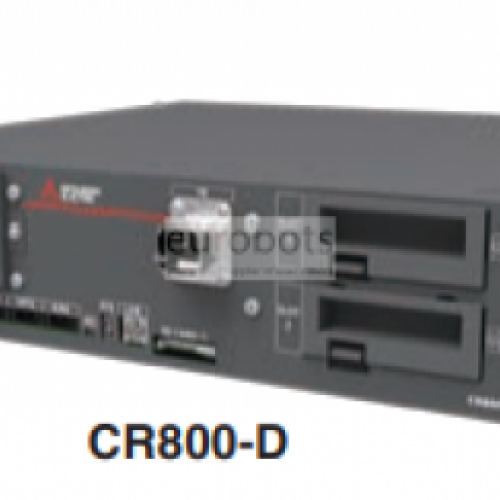

Оснащен контроллерами CR800-D или CR800-R.

Этот контроллер имеет открытую структуру, в которой вы можете размещать вертикальные и горизонтальные положения, а также несколько конфигураций ЦП, которые оптимизируют связь с оборудованием, поставляющим конкретную информацию, совместимы с MELSEC iQ-R.

Общие спецификации робота

  • Максимальная загрузка робота: 12 кг
  • Максимальный охват: 700 мм
  • Контроллер: CR800-D, CR800-R

Повторяемость:

  • YX композитный: ± 0,015
  • J3 (Z): ± 0,01
  • J4: ± 0,005

Скорость движения робота

  • Ось 1: 420°/с
  • Ось 2: 450°/с
  • Ось 3 (Z): 2800 мм
  • Ось 4: 2400°/с

Диапазон движения

  • Ось 1: 340 (от -170 до +170)°
  • Ось 2: 290 (от -145 до +145)°
  • Ось 3 (Z): xx = 35: 35 / xx = 45: 450 мм
  • Ось 4: 720 (от -360 до +360)°

Приложения

  • сборочный
  • Паллетирование

Области применения

Паллетирование , Обработка деталей , Сборка деталей
