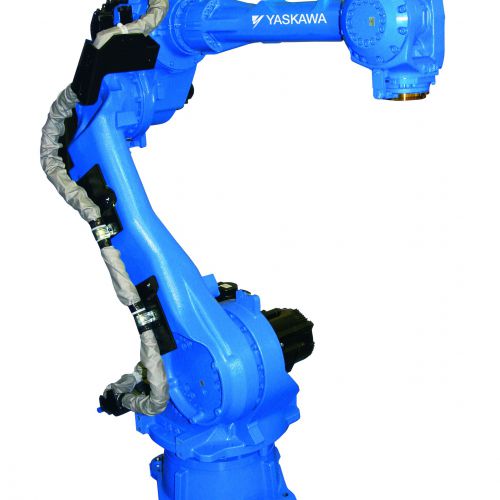

Мотоман Motoman MH50 II

Робот MH50 II с грузоподъемностью 50 кг и грузоподъемностью 2061 мм обеспечивает высокую производительность при нанесении, распределении, разрезе материалов и обработке. имеет небольшой интерференционный радиус, который позволяет работать с другими роботами, уменьшая площадь пола для простоты сборки, обладает высокой надежностью, обеспечивает высокую скорость и гибкость, позволяя использовать самые разнообразные приложения.

Контроллер DX200
DX200 - один из надежных системных контроллеров архитектуры с высокой надежностью и эффективностью системного уровня для роботизированных рабочих ячеек. Разнообразие сетевых соединений fieldbus. Динамические зоны помех защищают руку робота и обеспечивают улучшенную предотвращение столкновения. Позволяет до трех вспомогательных / внешних осей и может монтироваться дистанционно. обеспечивает:
Гибкость приложений.
Высокая производительность.
Минимальные затраты на интеграцию.
Гибкость приложений.
Повышенная надежность и энергоэффективность.
Улучшенная производительность, сокращенное среднее время ремонта (MTTR).
Категория 3 Функциональная безопасность (FSU).
Управление несколькими роботами до 8 роботов / 72 осей с синхронизированным перемещением между устройствами.
Расширенное управление движением робота (ARM) обеспечивает высокую производительность и планирование траектории.
Маленький и легкий кулон с цветным сенсорным экраном Windows® CE с возможностью просмотра нескольких окон.
Основные технические характеристики

Максимальная загрузка робота: 50 кг
Количество осей: 6
Максимальный горизонтальный охват: 2,061 мм
Максимальный вертикальный охват: 3,578 мм
Повторяемость: ± 0,07 мм
Контроллер: DX200

Диапазон движения (°)

Ось S: ± 180 °
Ось L: + 135 ° / - 90 °
Ось U: + 251 ° / -170 °
Ось R: ± 360 °
Ось B: ± 125 °
Ось T: ± 360 °

Максимальная скорость (° / с)

Ось S: 180 ° / с
Ось L: 178 ° / с
Ось U: 178 ° / с
Ось R: 250 ° / с
Ось B: 250 ° / с
Ось T: 360 ° / с

Приложения для роботов

Пресса
Уход за машиной
Обработка материалов
Дозирование
Резка материалов
покрытие

Области применения

Дуговая сварка , Поддержка прессы , Паллетирование , Погрузка и разгрузка деталей , Обработка , Обработка деталей , Полировка , Измерение , Сборка деталей , Лазерная резка
