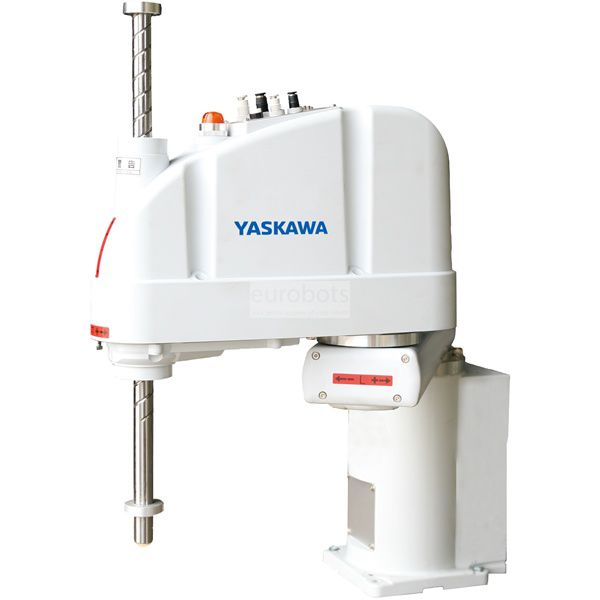

Мотоман Scara MYS650LF

В ожидании более запаса
Высокоскоростной робот MYS650LF Scara использует тот же контроллер, что и другие роботы Yaskawa. Он обеспечивает высокую скорость в компактном режиме, что требует небольшого пространства для монтажа, высокая повторяемость этого робота идеально подходит для задач сборки, в том числе многопроцессорных систем, которые требуют возможности выбора и размещения. Он имеет радиальный охват 650 мм, длинный (330 мм) на оси U.
Контроллер FS100
Контроллер FS100 с эффективным пространственным дизайном с полезной нагрузкой около 20 кг обеспечивает высокую производительность, требуемую для умеренных и высокоскоростных операций, с небольшой и компактной, но мощной структурой для упаковочных применений, обработки мелких деталей и сборки с защитой степени защиты IP20. стандарт. Он имеет открытое программное обеспечение, которое позволяет OEM-производителям, производителям и системным интеграторам расширить свои собственные программные решения.
Применяют широко распространенные среды, такие как C, C ++, C # и .NET.
Поддержка настройки висящих экранов программирования с использованием C ++ и C #,
Принимает программные среды MotoPlus ™ и MotomanSync ™
Более высокая скорость ввода-вывода и таймеры с высоким разрешением
Он управляет тем же аппаратным висящим программированием, что и контроллер DX100.
Один контроллер поддерживает до восьми осей:
Робот с 4 осями + 2 внешние оси
6-осевой робот + 2 внешние оси
7-осевой робот + 1 внешняя ось
15-осевые роботы требуют двух контроллеров FS100
Основные технические характеристики

Максимальная загрузка робота: 3/6 кг
Количество осей: 4
Максимальный горизонтальный охват: 650 мм
Максимальный вертикальный охват: 330 мм
Повторяемость: ± 0,015 мм (ось S + L), ± 0,01 мм (ось U), ± 0,005 ° (ось R)
Контроллер: FS100

Диапазон движения (°)

Ось S + L: 650 мм
Ось S: + 242 ° / -62 °
Ось L: ± 147,5 °
Ось U: 330 мм
Ось R: ± 360 °

Максимальная скорость (° / с)

Ось S + L: -
Ось S: 420 ° / с
Ось L: 720 ° / с
Ось U: 2,280 мм / с
Ось R: 2400 ° / с

Максимальная скорость и момент инерции могут варьироваться в зависимости от нагрузки.

Приложения для роботов

сборочный
обращение
Дозирование

Области применения

Обработка деталей , Сборка деталей
