Сварочные аппараты для роботов MOTOMAN TWIN EA1900N С FRONIUS TPS4000 И ПОЗИЦИОНЕРОМ ДЛЯ ВЕРТЕЛЯ

В ожидании более запаса

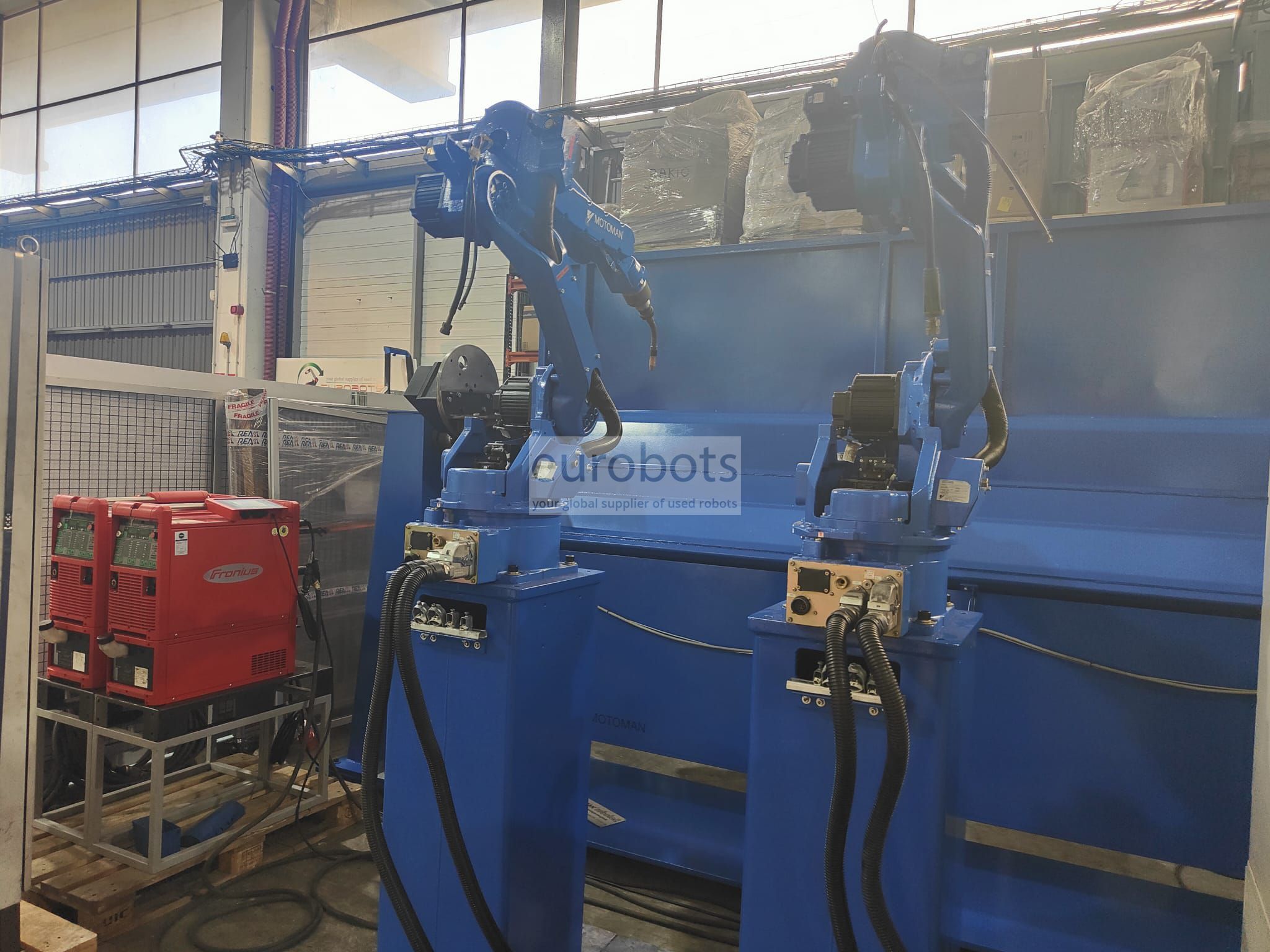

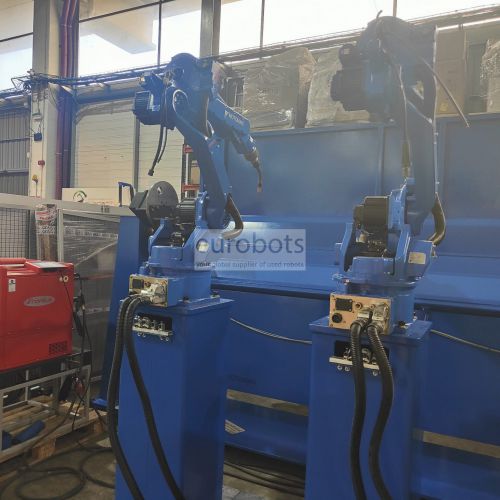

Роботизированная система дуговой сварки Motoman MIG MAG, состоящая из:

- 2 промышленных робота Motoman EA1900n, 6 осей, грузоподъемность 3 кг, вылет горизонтальной руки 1900 мм и точность повторяемости 0,08 мм. Робот для дуговой сварки специальной конструкции с полым запястьем для повышения маневренности.

- 2 контроллера Motoman NX100, один из которых управляет 9 осями, шесть для робота и три дополнительных для позиционера

- 1 x Motoman 3 оси (позиционер гриля), грузоподъемностью 500 кг. Номинальное расстояние от точки до точки каждой станции: 3500 мм. Две станции с центральной вертикальной сервоуправляемой поворотной осью, которая автоматически переключает станции загрузки и разгрузки. Максимальная ширина светильника: 1600 мм

- 2 x Fronius TPS4000, водяное охлаждение

- 2 сварочные горелки SKS с антиколлизией

- 2 станции очистки горелки

Оснащен мощным контроллером Yaskawa Motoman NX100.

Особенности контроллера NX100

Новая система управления роботом Motoman NX100, более быстрая, многофункциональная, очень надежная и простая в использовании. NX100 — это высокопроизводительный контроллер робота на базе ПК.

Контроллер NX100 оснащен подвесным пультом программирования Windows® CE с полноцветным сенсорным ЖК-дисплеем. Он предлагает высокую скорость обработки, непревзойденную память (60 000 шагов, 10 000 инструкций), встроенный Ethernet и надежную архитектуру ПК.

NX100 легко справляется с несколькими задачами и может управлять до четырех роботов, а также внешними осями (максимум 36 осей) и устройствами ввода-вывода. Усовершенствованное управление движением робота (ARM) обеспечивает высокую точность траектории и управление движением.

Архитектура ПК системы управления обеспечивает неограниченную связь с другими системами через широкий спектр коммуникационных протоколов. Усовершенствованный встроенный ПЛК во многих случаях устраняет необходимость в отдельном ПЛК, что снижает затраты на системном уровне.

Управление несколькими роботами

Синхронизация в реальном времени до четырех роботов и внешних осей (макс. 36 осей)

  • Возможна бесштанговая сварка
  • Обеспечивает высокую плотность компоновки роботов
  • Сокращение времени цикла
  • Удобная подвеска с сенсорным экраном

С операционной системой Windows CE и полноцветным сенсорным ЖК-дисплеем

  • Полный доступ ко всем операциям от программирования до обслуживания
  • Сокращение времени программирования
  • Возможность создавать собственные пользовательские меню.
  • Устраняет необходимость в отдельной панели оператора

Расширенное управление движением робота (ARM)
Динамический расчет крутящего момента оси робота и кредита (оригинальная разработка Motoman)

  • Высокая точность пути
  • Оптимизированные движения и скорость робота
  • Функция короткого шага
  • Обнаружение столкновений

Особенности связи

Встроенный Ethernet; варианты веб-, FTP и OPC-сервера

Поддержка Fieldbus 15 наиболее распространенных брендов на рынке

  • Простота подключения к существующим сетям
  • Удаленный мониторинг и диагностика робототехнических систем

Основные характеристики робота

  • Максимальная нагрузка робота: 3 кг
  • Максимальный вылет: 1900 мм
  • Повторяемость: 0,08 мм
  • Контроллер: NX100

Скорость движения робота

  • Ось S: 195º/с
  • Ось L: 170º/с
  • Ось U: 175º/с
  • Ось R: 340º/с
  • Ось B: 340º/с
  • Ось T: 520º/с

Диапазон движения

  • Ось S: +-180º/с
  • Ось L: +155º, -100º
  • Ось U: +210º, -175º
  • Ось R: +-175º
  • Ось B: +-180/-45º
  • Ось Т: +-200º
