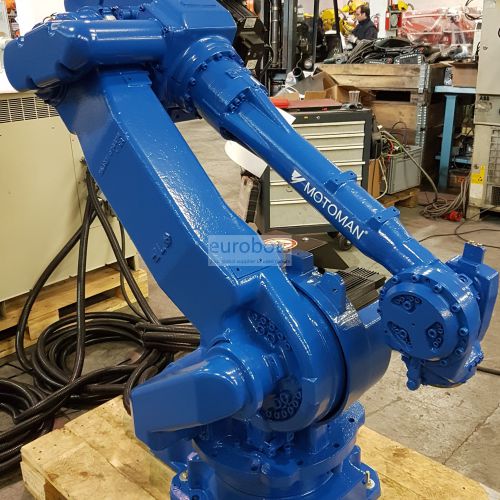

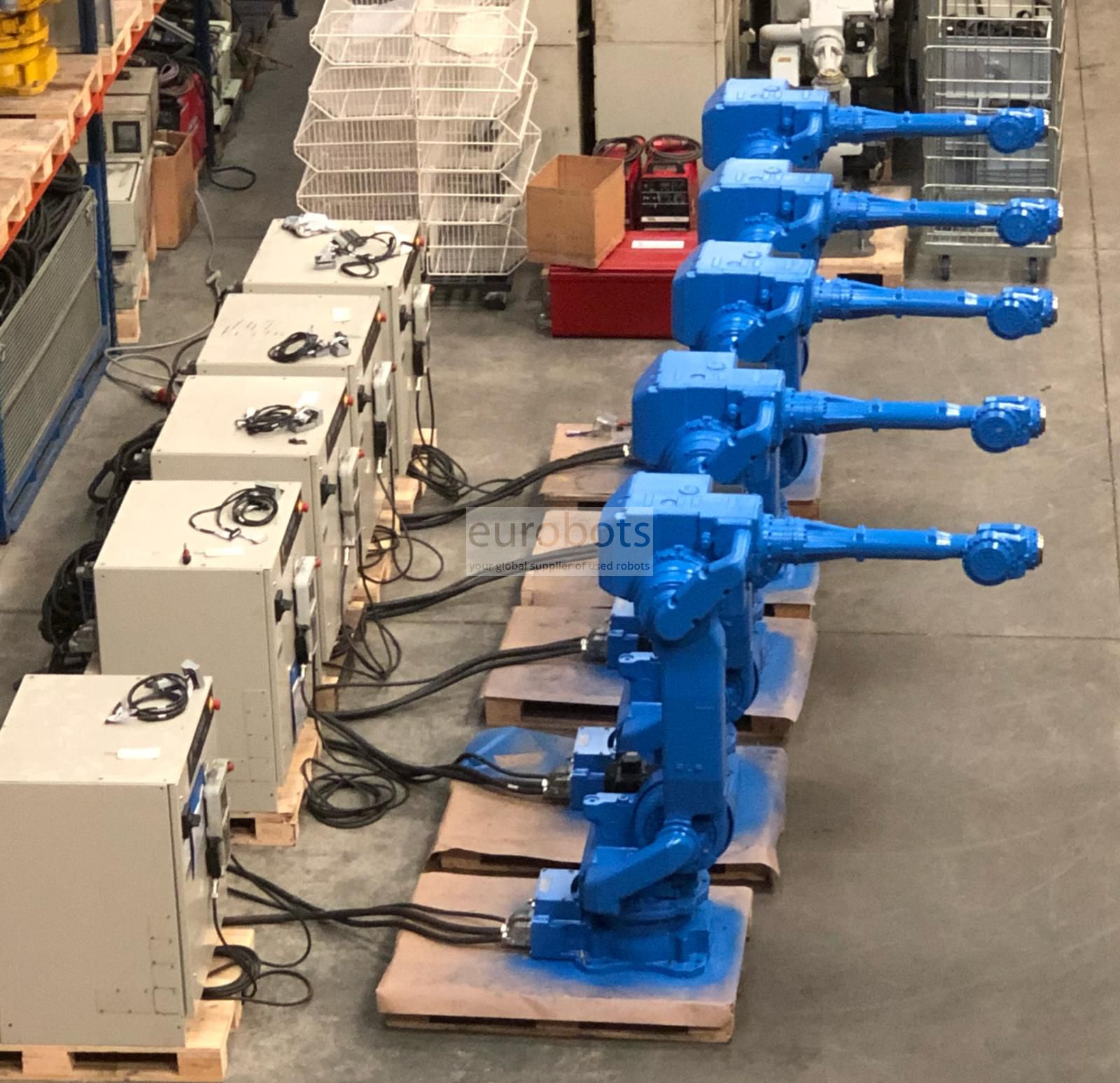

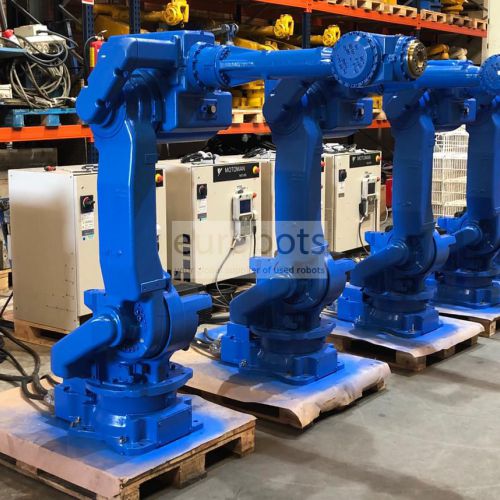

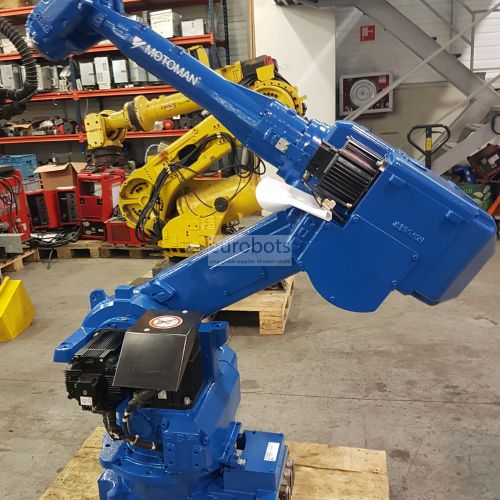

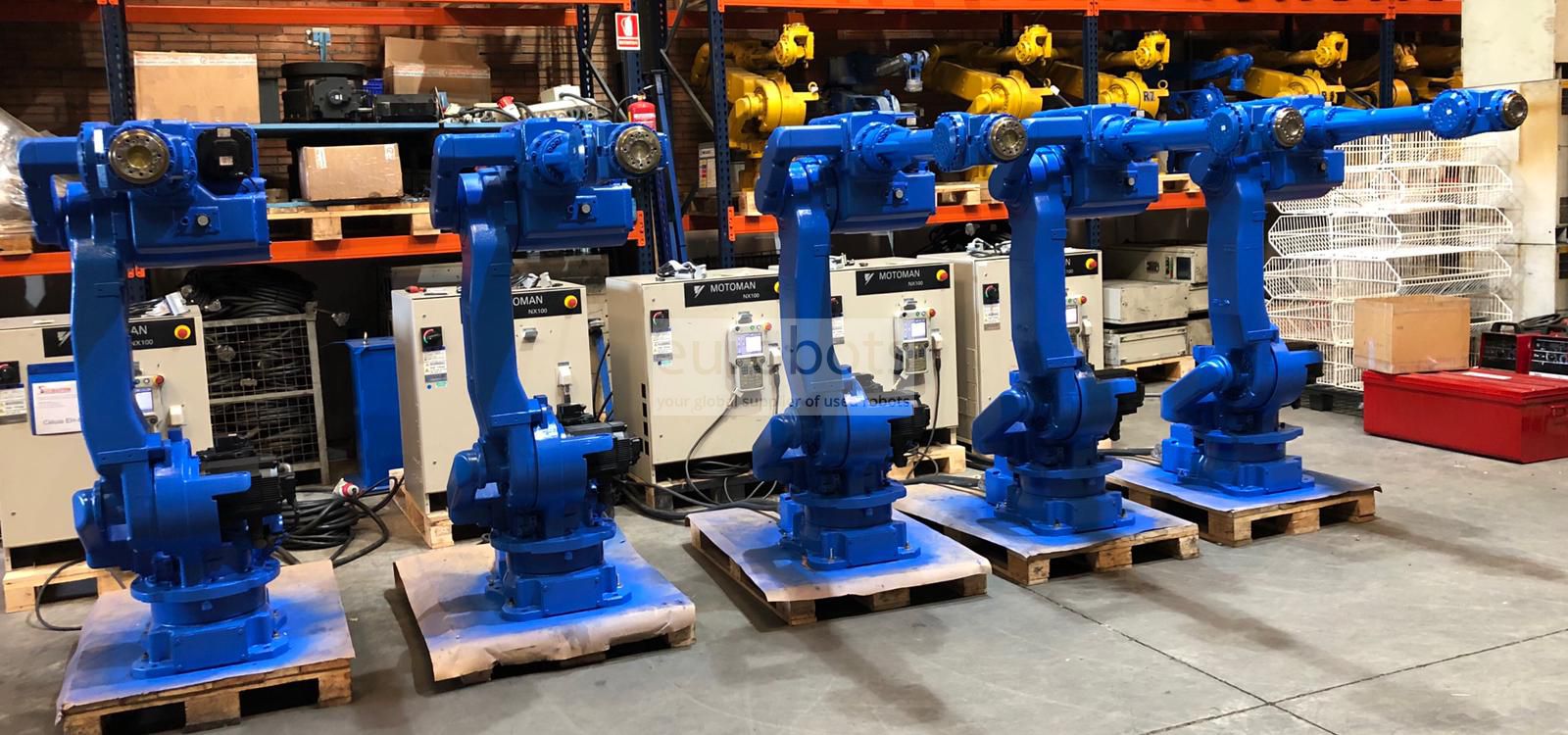

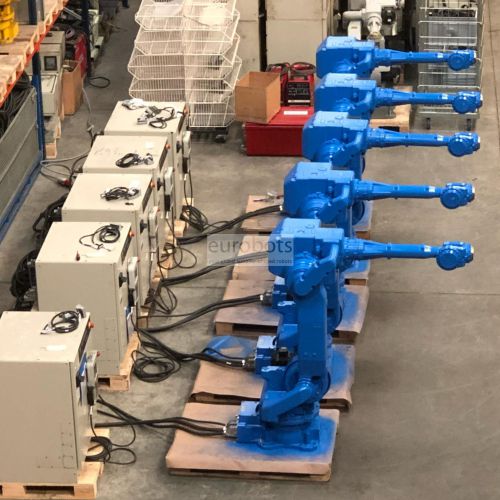

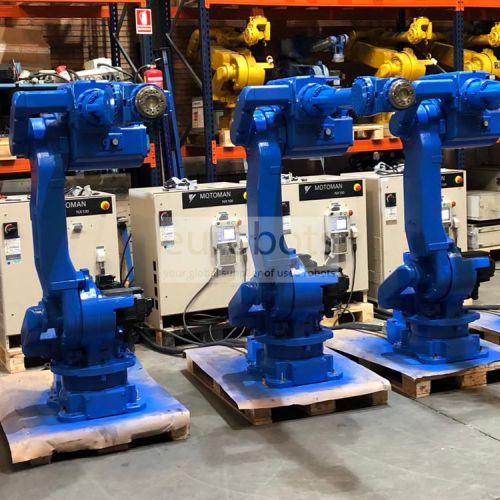

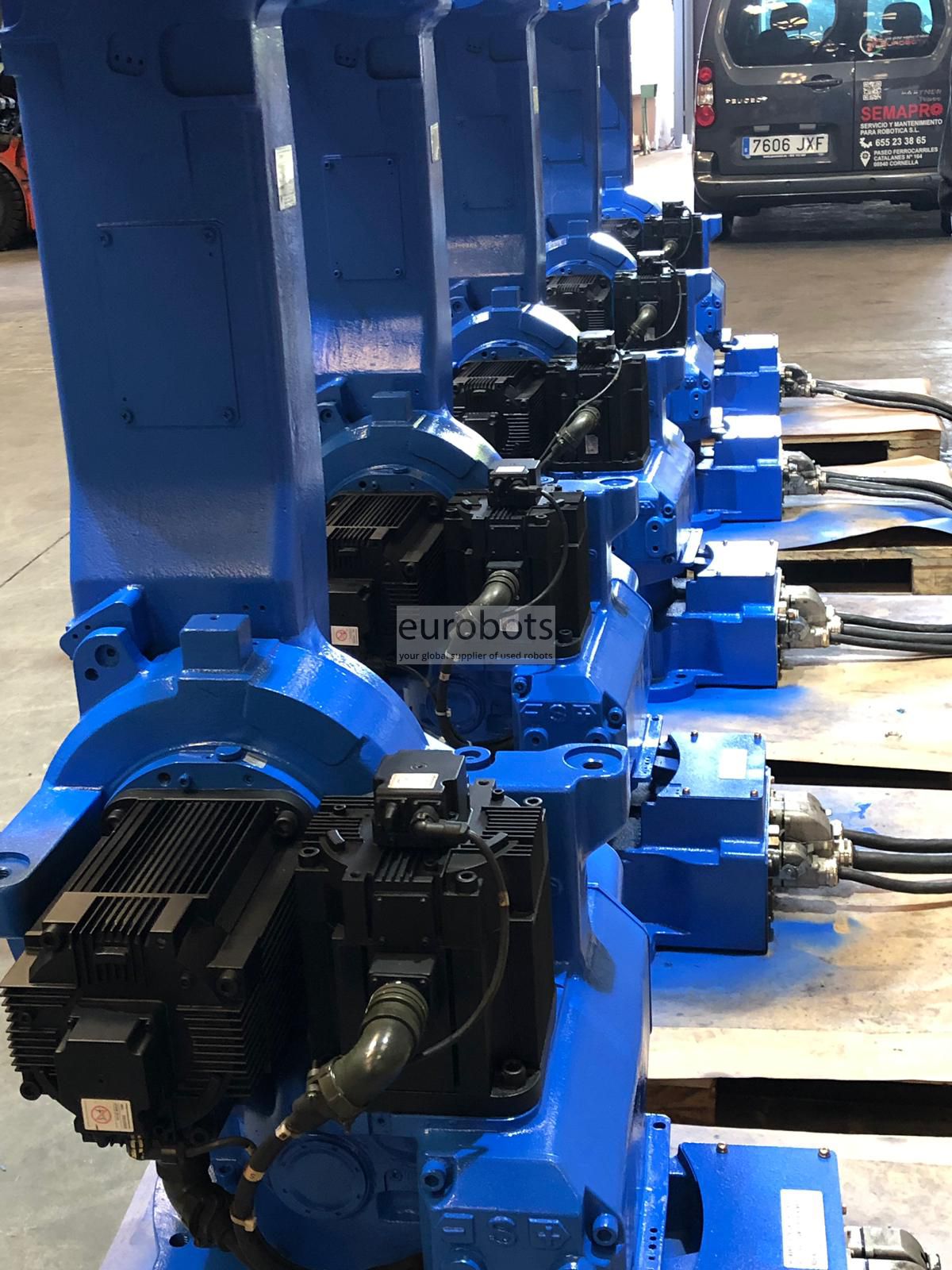

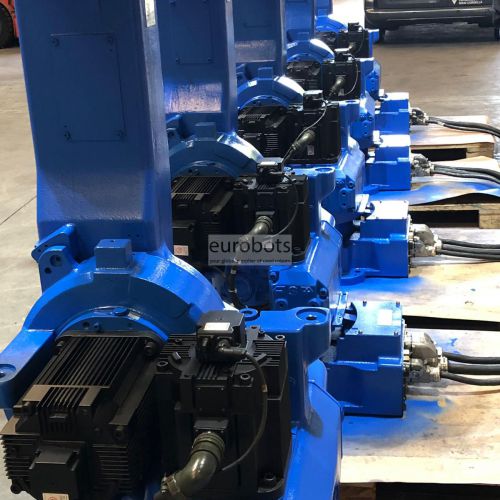

Мотоман UP50N

Год выпуска - 2008. Оборудован новейшим контроллером NX100.

Этот прочный высокоскоростной робот грузоподъемностью 50 кг идеален для применения в разнообразных областях, включая разгрузку-погрузку, распределение материалов, удаление материала с деталей и работу с прессами.

HP50 характеризуется высокой маневренностью и универсальностью - у него 6 осей, широкая рабочая зона и радиус действия 2046 мм.

HP50 чрезвычайно надежен (среднее время безотказной работы – 52 000 часов) и отличается высокой повторяемостью.

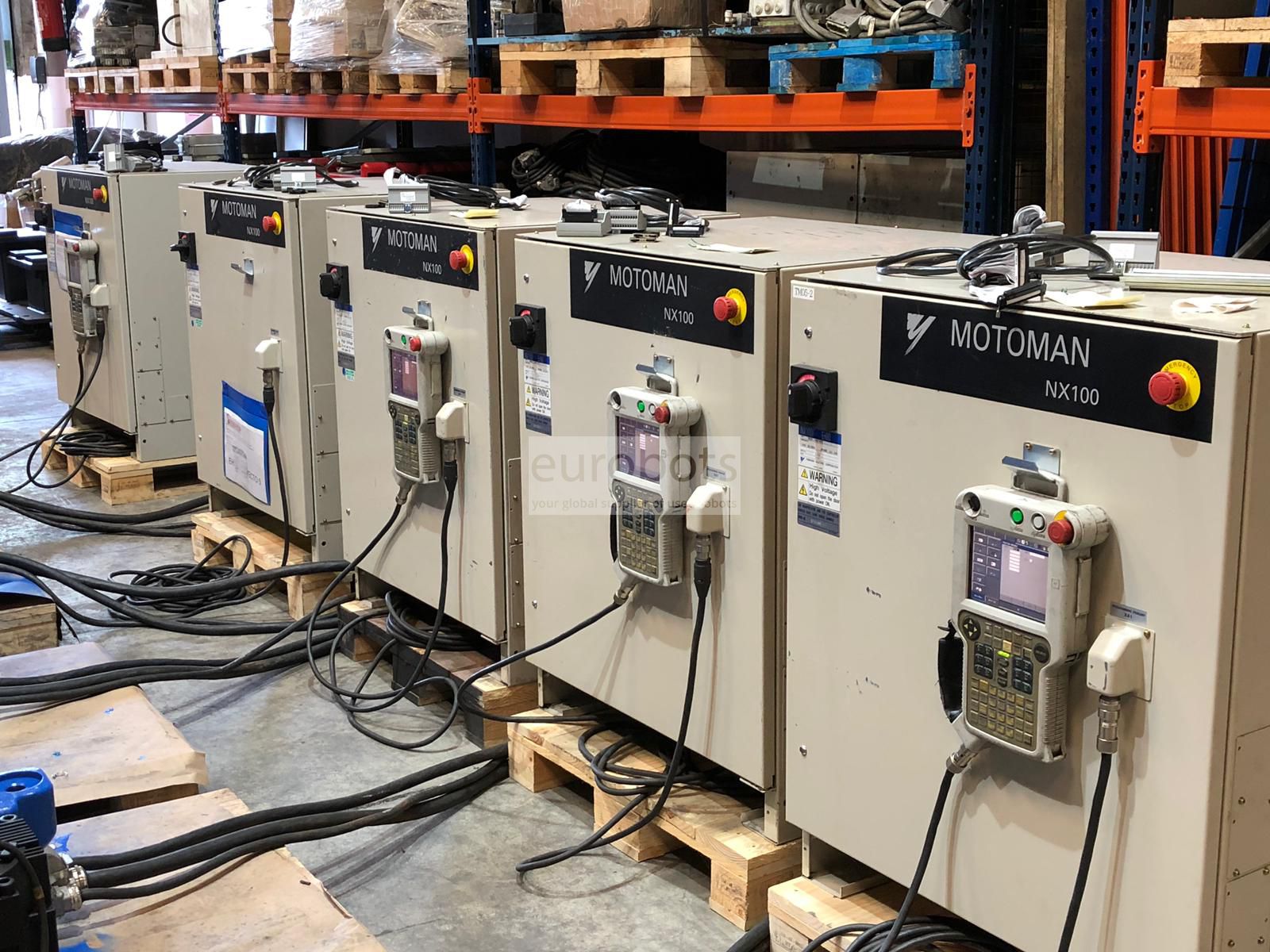

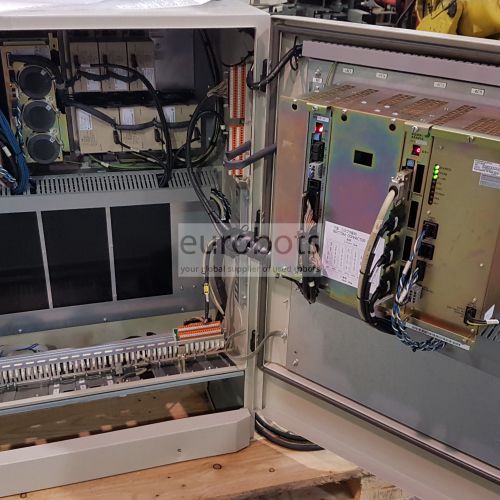

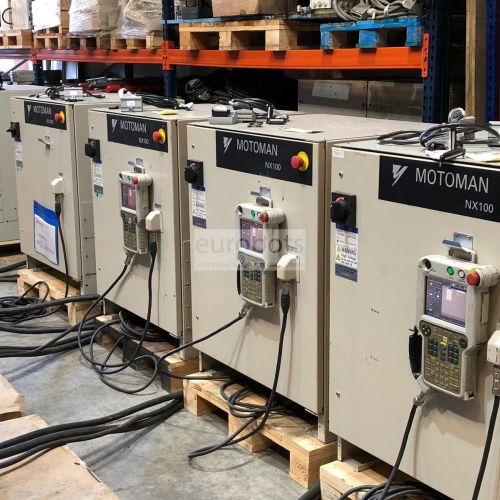

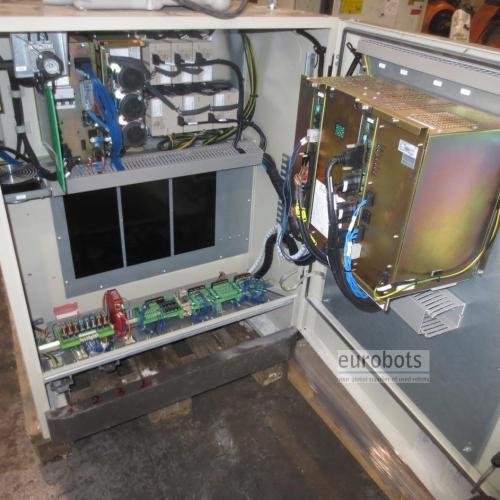

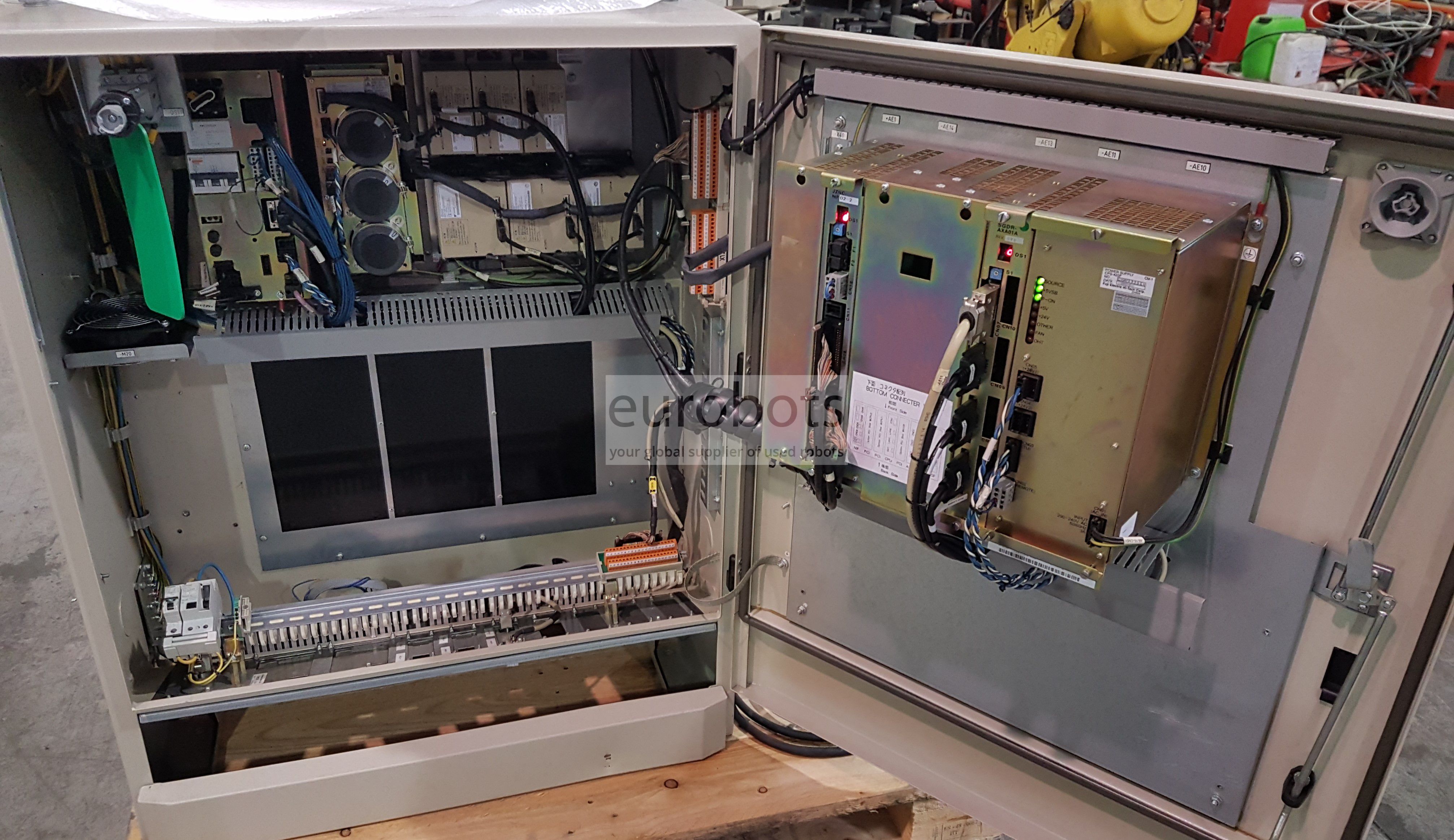

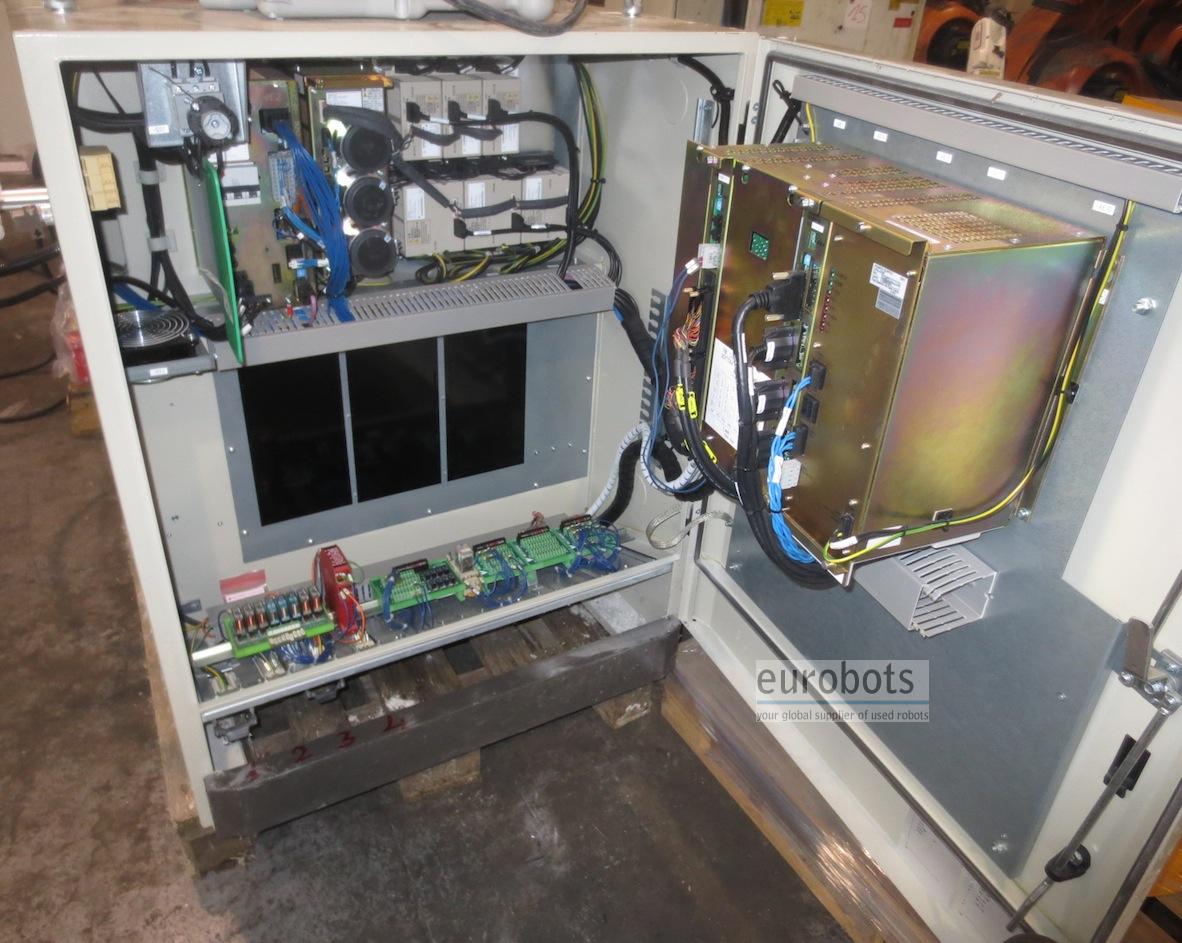

NX100 – контроллер последнего поколения

Компанией Motomanразработана новая система контроля роботов NX100 - быстрая, мультифункциональная, чрезвычайно надежная и легкая в использовании.NX100 – это высокопроизводительный контроллер на основе ПК.

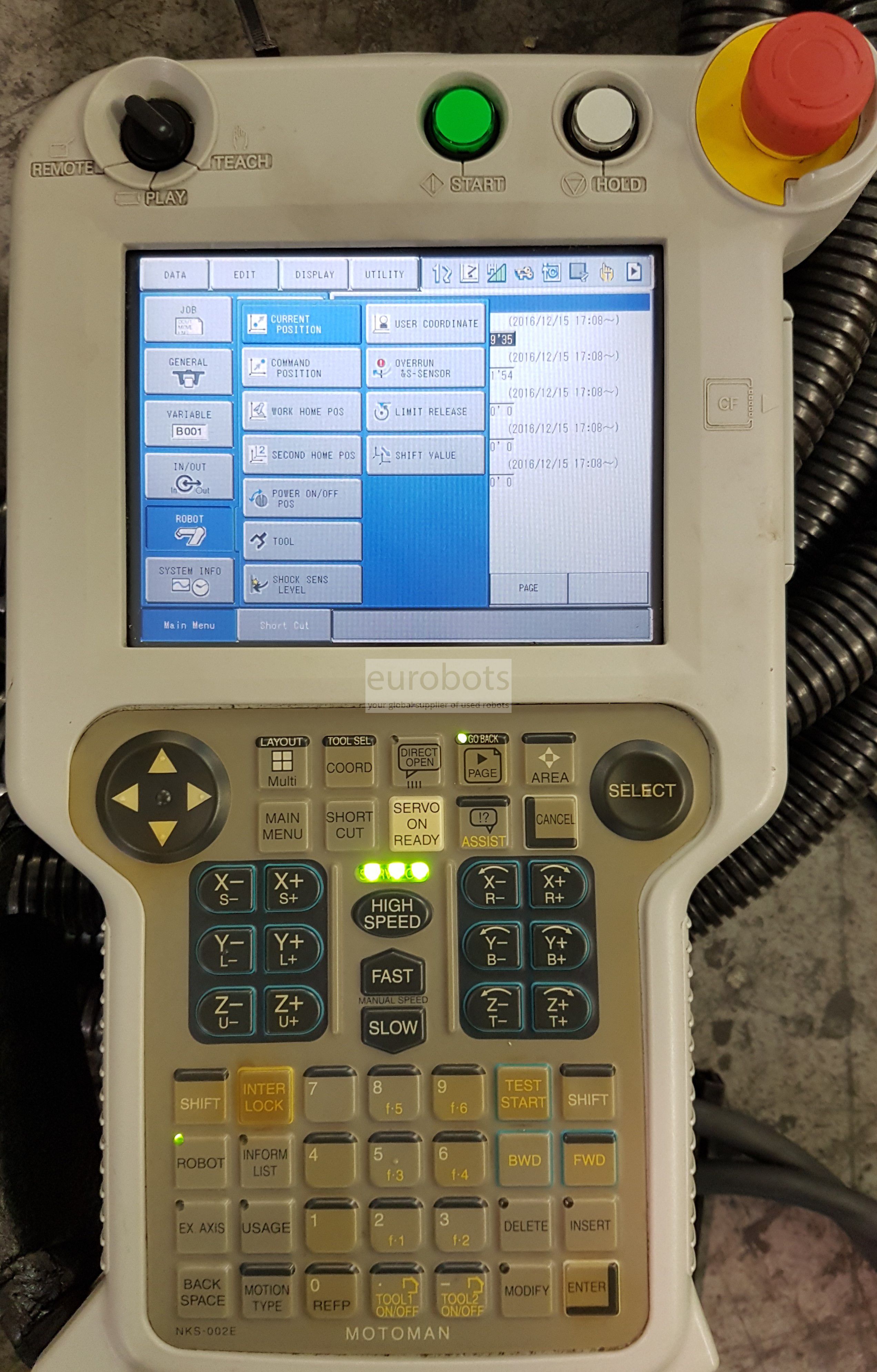

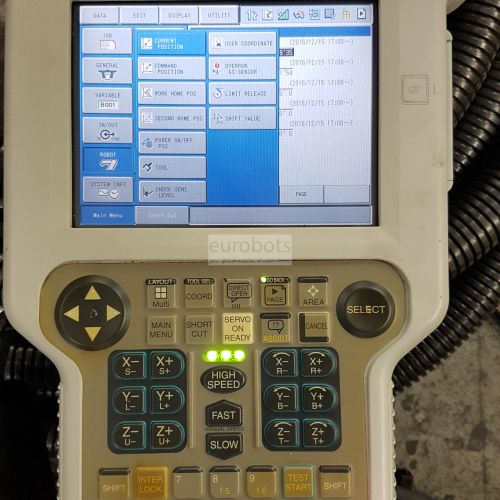

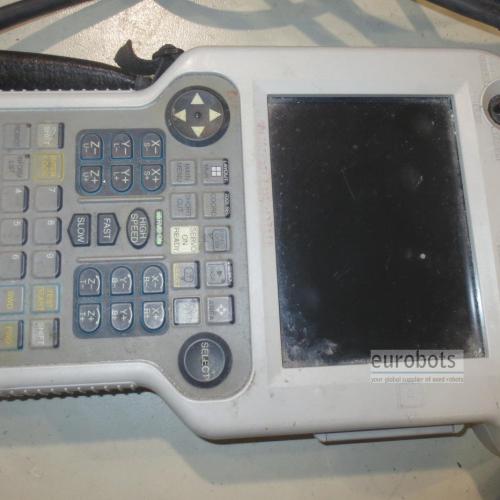

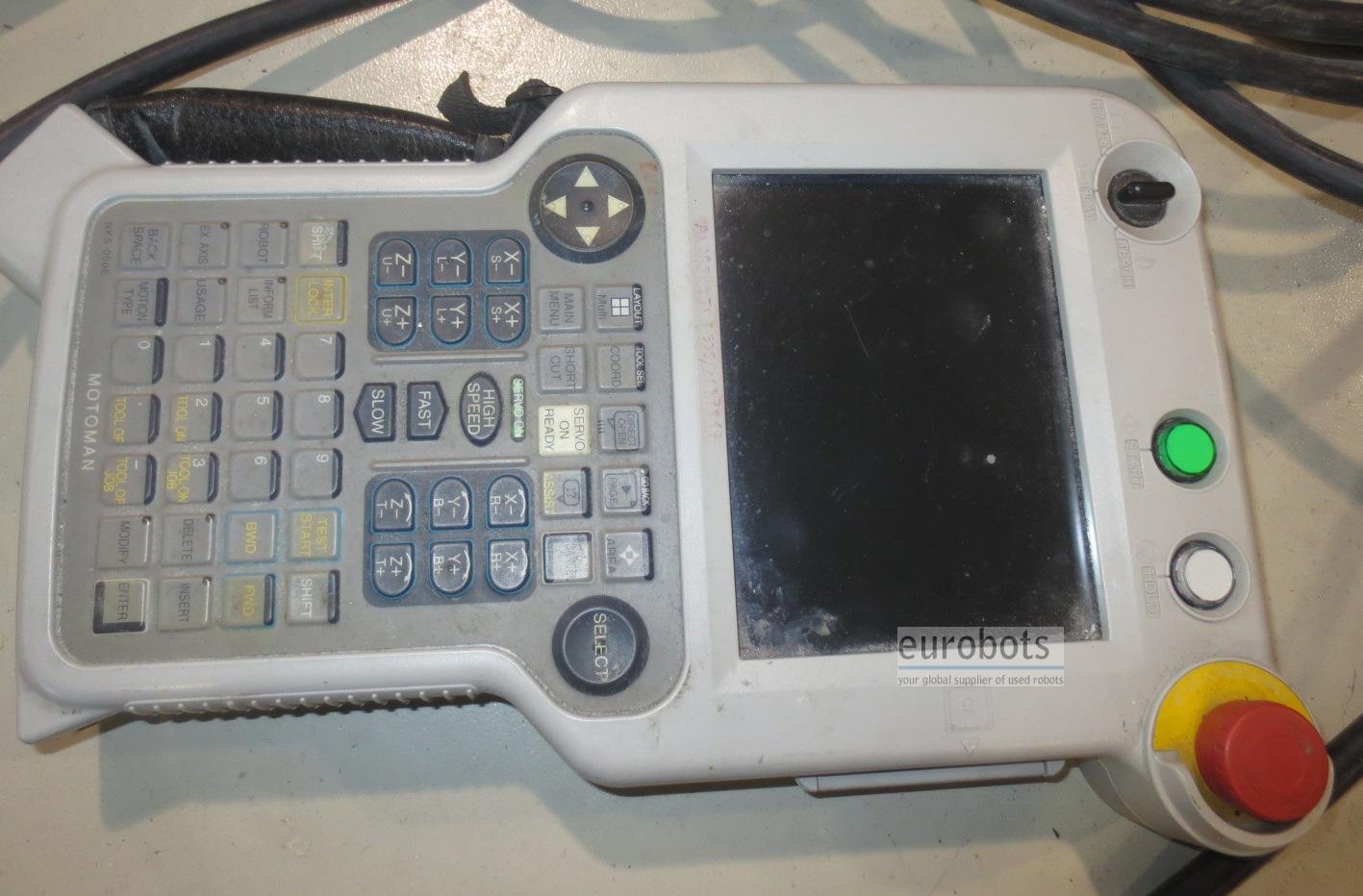

Контроллер NX100 располагает пультом программирования на базе Windows® CEс полноцветным сенсорным LCD-дисплеем.Он характеризуется высокоскоростной обработкой данных, уникальной памятью (60 000 шагов, 10 000 инструкций), встроенным ethernetи мощной ПК-архитектурой.

NX100 прекрасно работает в условиях многозадачности и способен управлять системой из четырех роботов и внешних осей (максимально 36 осей) и устройствами входов/выходов.Усовершенствованный контроль движений робота (ARM) обеспечивает точность траектории и эффективность работы.

Компьютерная архитектура системы управления дает возможность неограниченного соединения с внешними системами посредством широкого ряда протоколов связи. Усовершенствованный интегрированный программируемый логический контроллер позволяет обходиться без внешнего контроллера, что сокращает расходы по эксплуатации системы в целом.

Управление несколькими роботами

Синхронизация функционирования четырех роботов и внешних осей (максимум 36 осей) в реальном времени:

  • возможна сварка без станочных приспособлений
  • возможно плотное размещение роботов
  • укороченное время цикла
  • удобный в использовании пульт с сенсорным экраном

Операционная система WindowsCEи полноцветный сенсорный LCD-дисплей

  • полный доступ ко всем операциям: от программирования до обслуживания
  • сокращенное время программирования
  • возможность создания собственного меню оператора
  • отказ от использования отдельных панелей оператора

Усовершенствованный контроль движений робота (ARM)

Динамические вычисления крутящего момента оси робота и ее нагрузки (оригинальная разработка Motoman):

  • высокоэффективная точность траектории
  • оптимальные движения с оптимальной скоростью
  • функция укороченного шага
  • датчики столкновений

Возможности связи:

Встроенные опции связи с Ethernet; Web, FTP- и OPC-серверами

Поддержка 15 наиболее известных типов соединения:

  • легко подсоединяется к существующим сетям
  • удаленный мониторинг и диагностика роботизированных систем

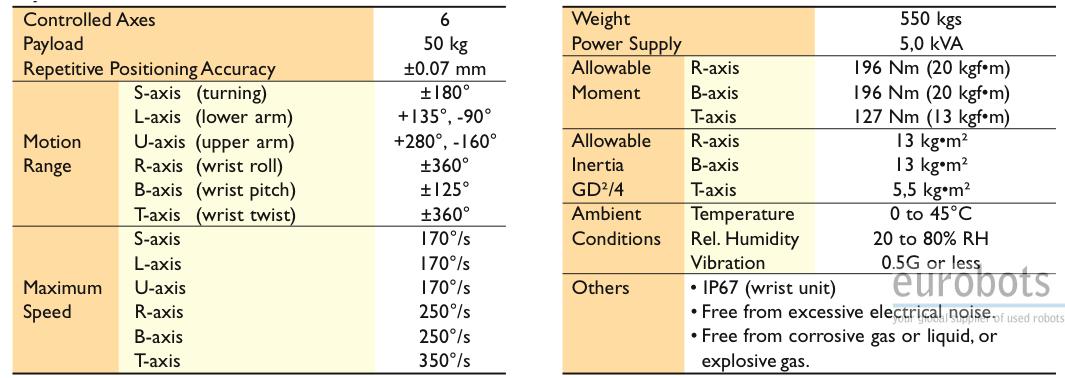

Характеристики робота:

  • Максимальная грузоподъемность: 50кг

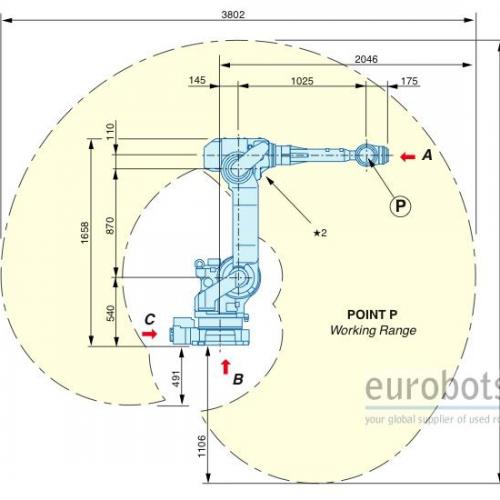

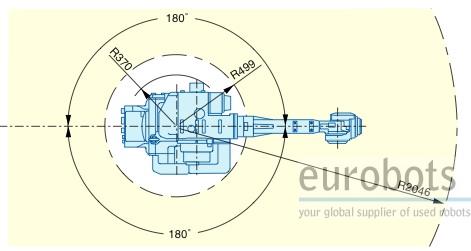

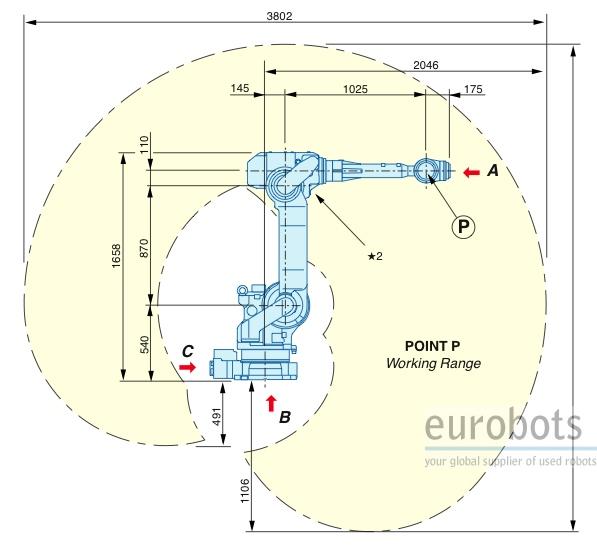

  • Максимальный радиус действия: 2046 мм
  • Точность: 0,07 мм
  • Контроллер: NX100

Скорость движения:

  • Ось 1: 170º/сек
  • Ось 2: 170º/сек
  • Ось 3: 170º/сек
  • Ось 4: 250º/сек
  • Ось 5: 250º/сек
  • Ось 6: 350º/сек

Области применения:

  • разгрузка-погрузка
  • сборка
  • пакетирование/паллетизация
  • заточка/шлифовка
  • клейка/герметизация
  • резка/зачистка
  • распыление/покраска
  • обслуживание станков

Области применения

Поддержка прессы , Погрузка и разгрузка деталей , Обработка , Обработка деталей , Полировка , Лазерная резка , Лазерная сварка Nd-Yag , Склеивание - склеивание

Видео

Диаграммы
