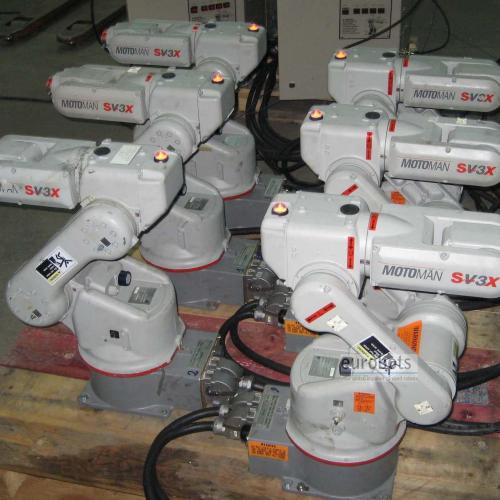

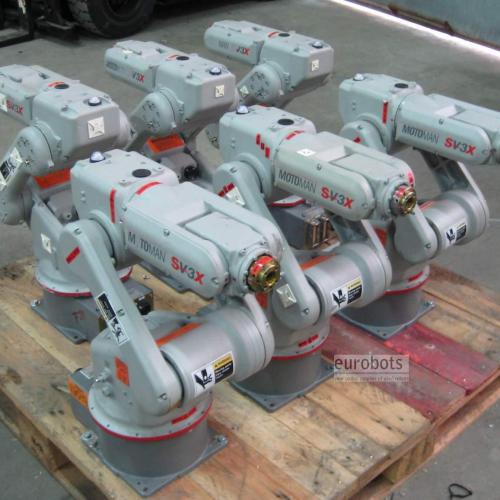

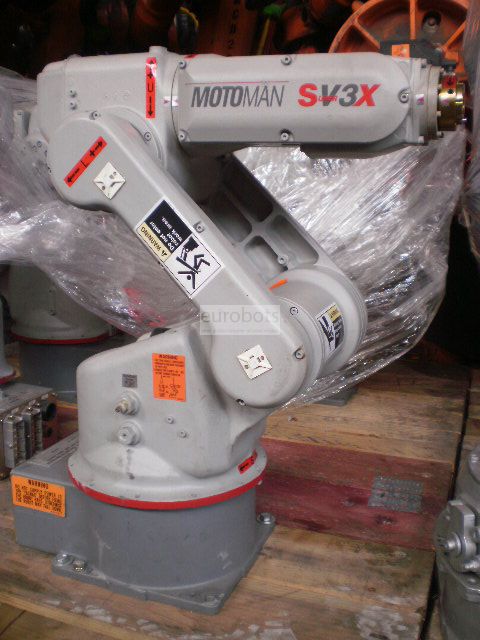

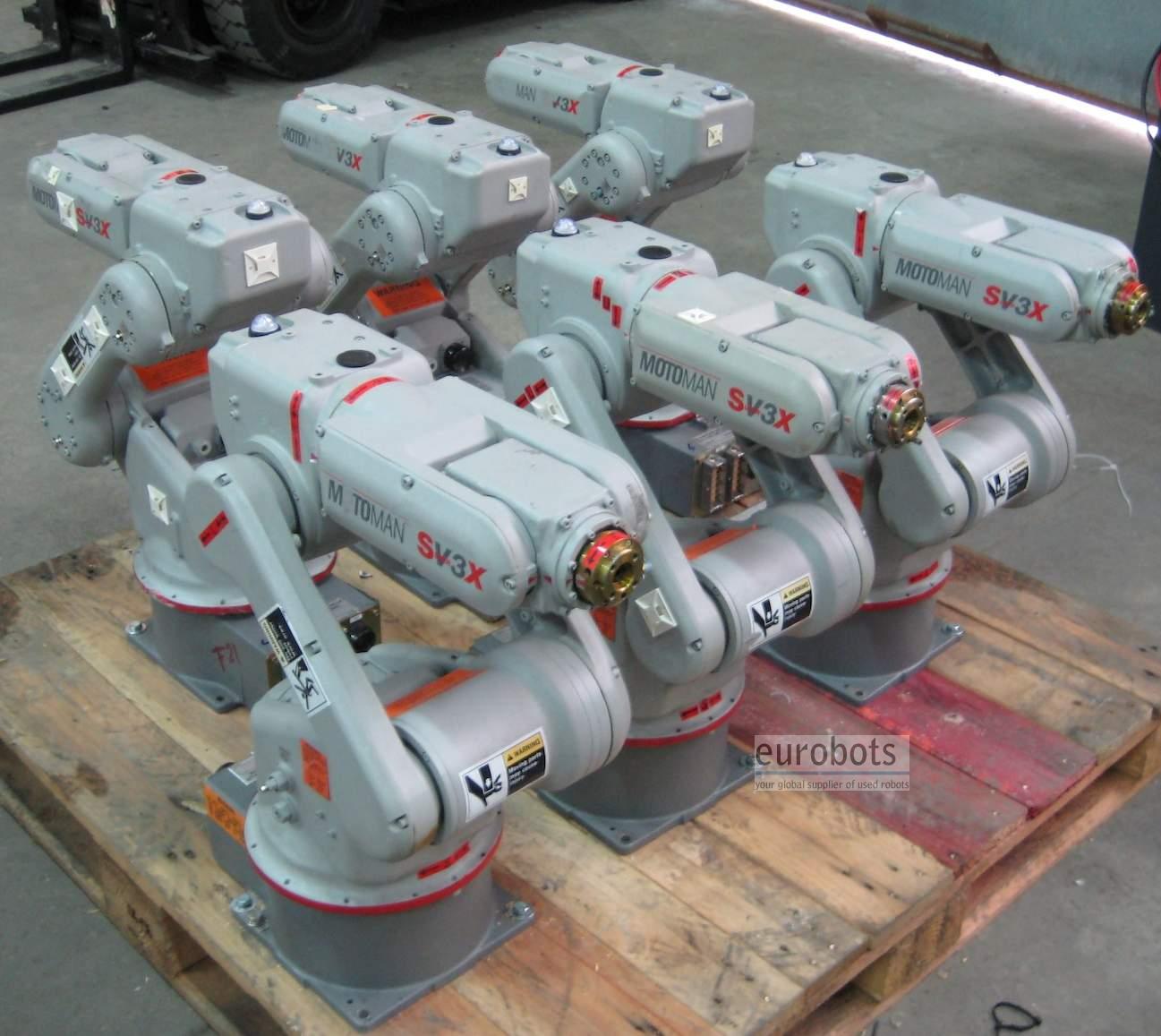

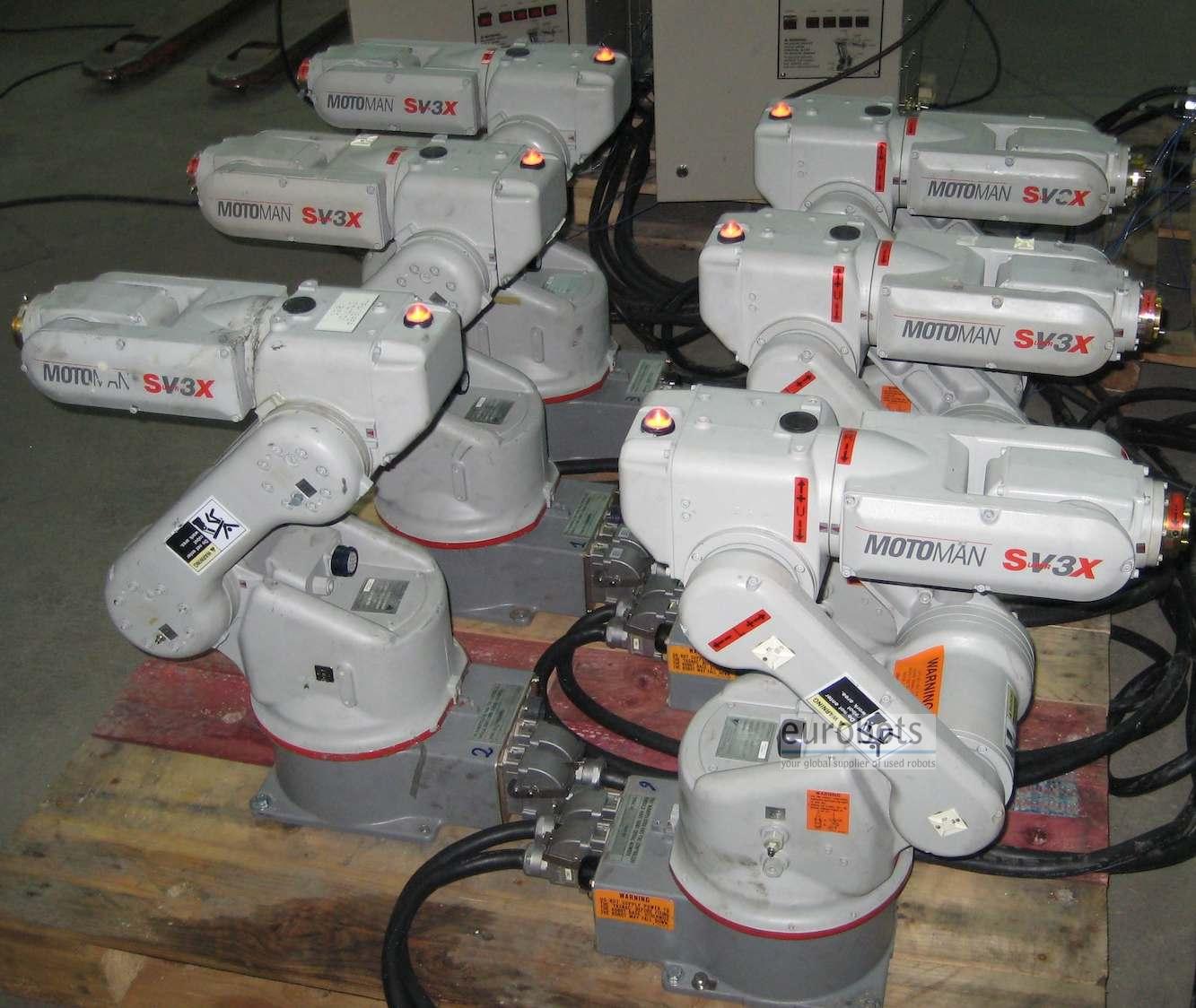

Мотоман SV3X

В ожидании более запаса

Год - 2000-2001. Оборудован контроллером XRC.

Компактный, мощный, экономичный

MotomanSV3X– компактный высокоскоростной робот, требующий минимальной площади размещения. Благодаря небольшой площади основания, он может монтироваться на столе, гусеничной ленте или какой-либо другой монтажной платформе. SV3Xдемонстрирует превосходные функциональные качества при работе с мелкими деталями и применяется для сборки, пакетирования, погрузки-разгрузки, машинной обработки и дуговой сварки.

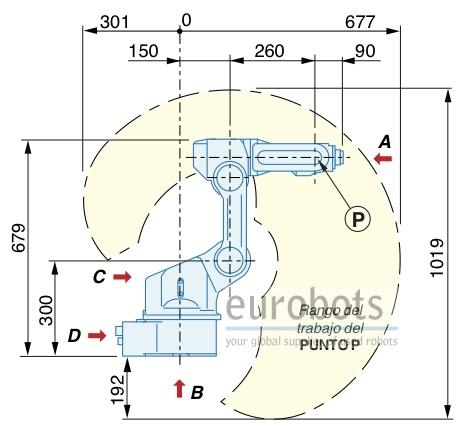

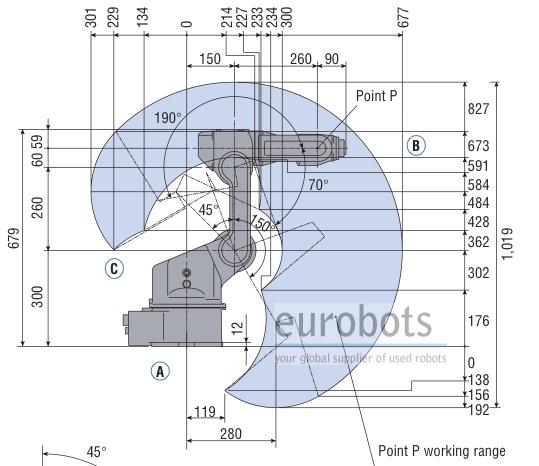

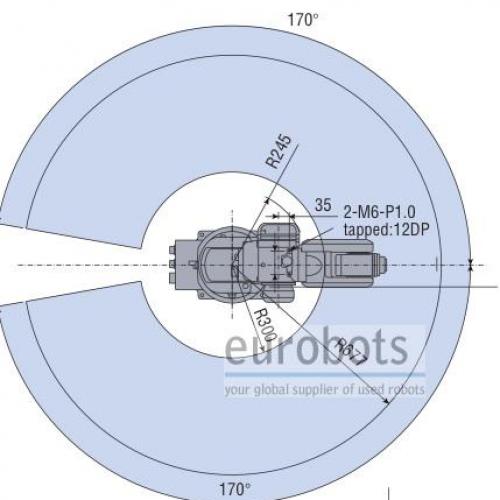

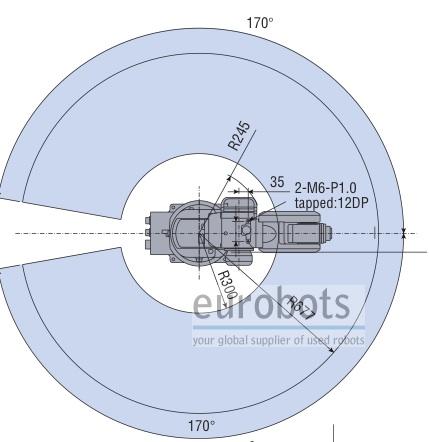

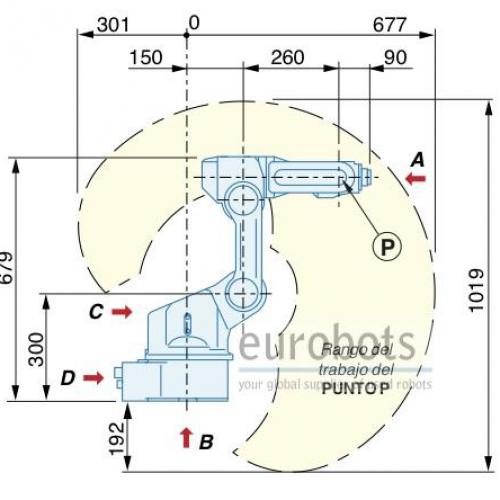

Радиус действия SV3Xсоставляет 677 мм (26.7"), а его рабочая зона – самая большая в линейке таких роботов. SV3Xобеспечивает выдающуюся производительность при минимальных капиталовложениях.

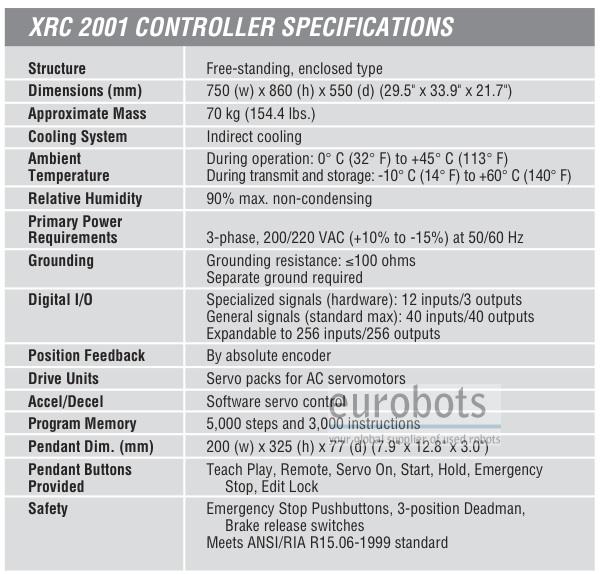

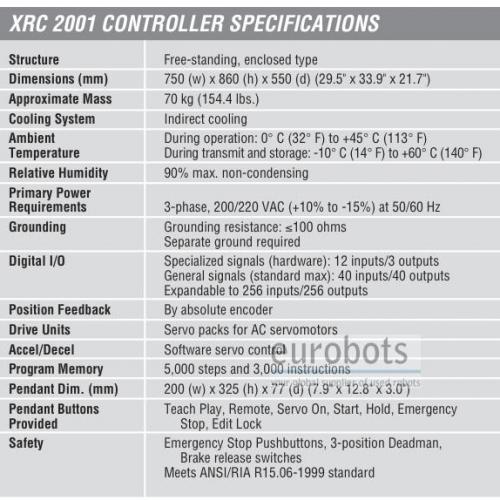

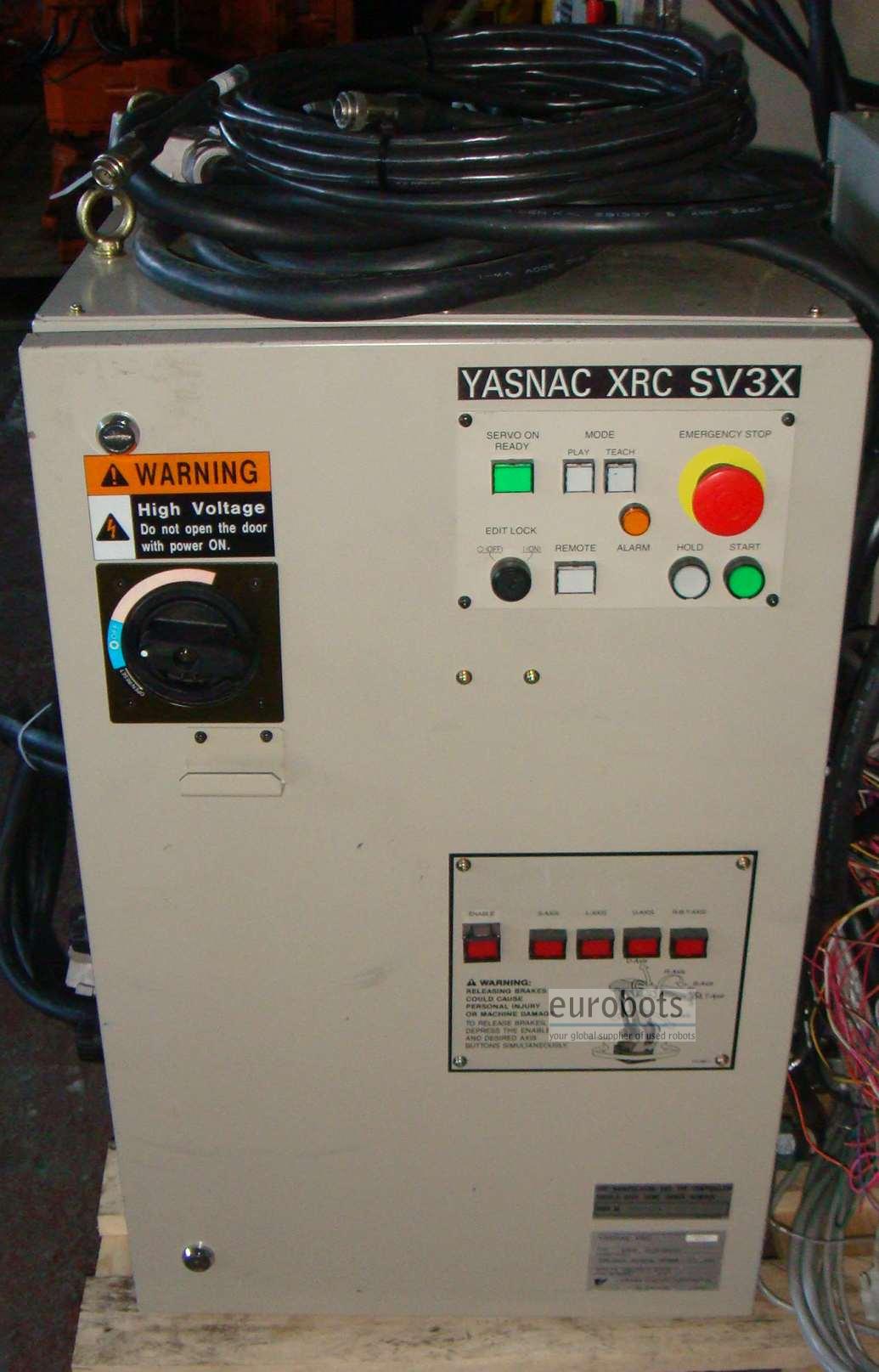

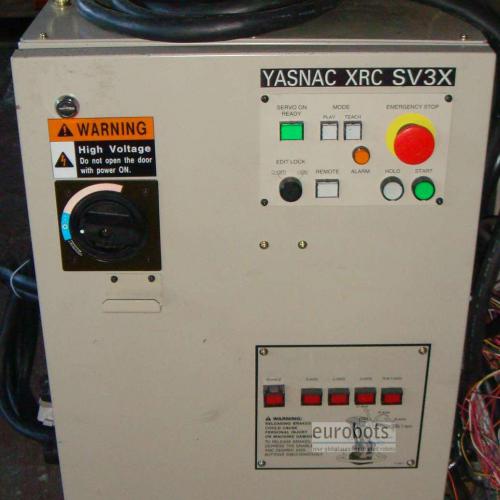

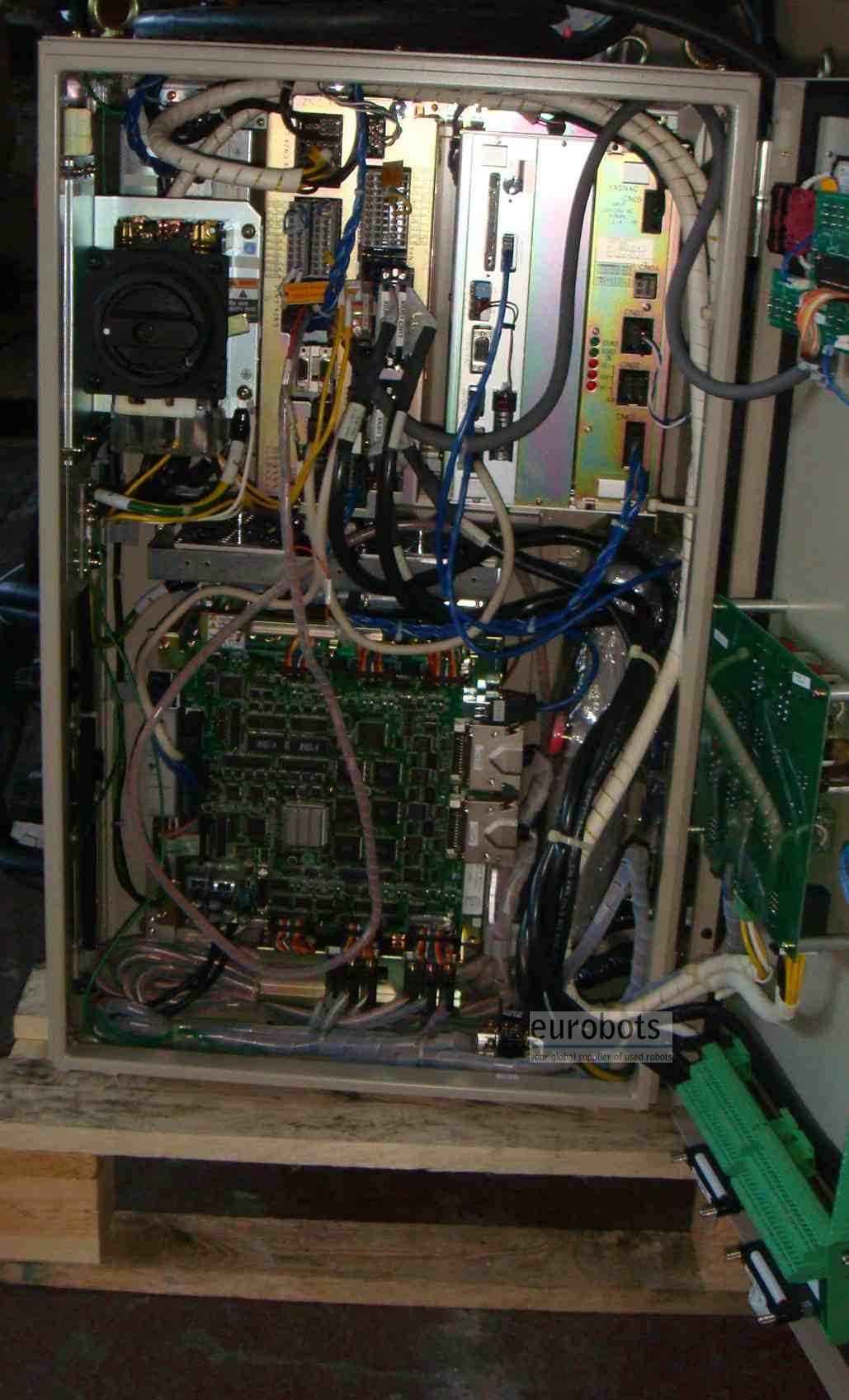

Усовершенствованный контроллер XRC2001

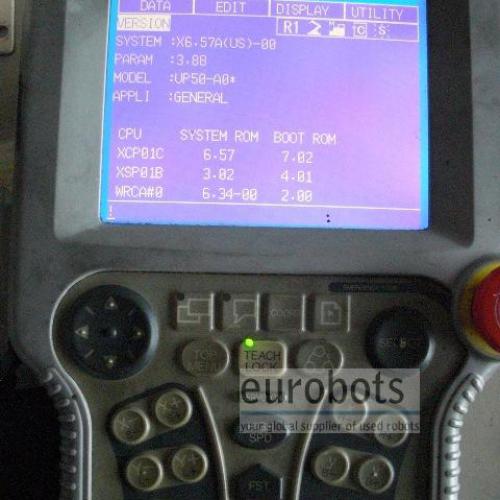

XRC2001 характеризуется превосходным дизайном пульта управления, быстрой обработкой данных и простым языком программирования INFORMII. Он одновременно может управлять четырьмя роботами (или 36 осями). Усовершенствованный контроль движений робота (ARM)обеспечивает высокоэффективную точность траектории и снижение вибраций. Динамический запуск основывается на грузоподъемности, таким образом, сокращается время цикла. Программируемые запуск и торможение исключают точки приближения, что приводит к сокращению времени программирования робота.

XRC2001 позволяет легко устанавливать связи с сетевой инфраструктурой через DeviceNet, ControlNet, Profibus-DPи Interbus-S.

ХАРАКТЕРИСТИКИ И ВОЗМОЖНОСТИ:

· 6 осей обеспечивают повышенную маневренность

· возможность монтажа на полу, стене или потолке

· усовершенствованные сигма-моторы (Σ) – часть тонкого, но функционального дизайна

· точность±0.03 мм(±0.001")

· программное обеспечение, специфическое для каждого применения

· усовершенствованный контроль движений робота

· минимальные капиталовложения

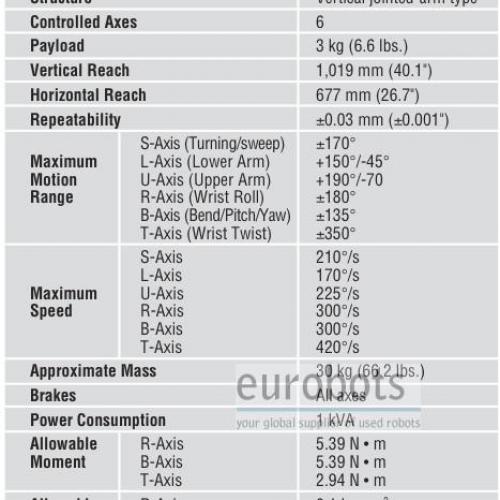

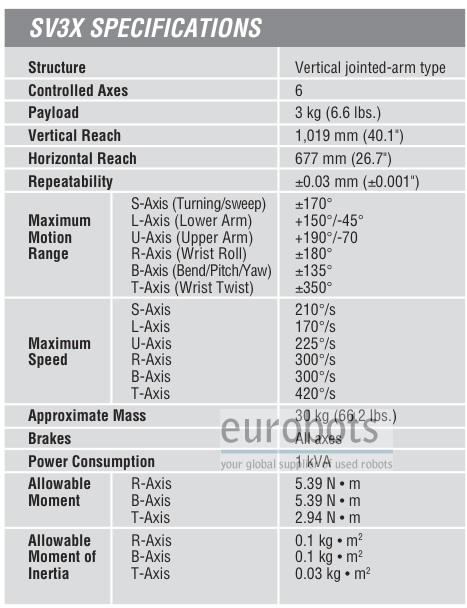

Характеристики робота:

  • Максимальная грузоподъемность: 3 кг

  • Максимальный радиус действия: 677 мм
  • Точность: 0,03 мм
  • Контроллер: XRC

Скорость движения:

  • Ось 1: 210º/сек
  • Ось 2: 170º/сек
  • Ось 3: 225º/сек
  • Ось 4: 300º/сек
  • Ось 5: 300º/сек
  • Ось 6: 420º/сек

Области применения

Погрузка и разгрузка деталей , Обработка деталей , Сборка деталей
