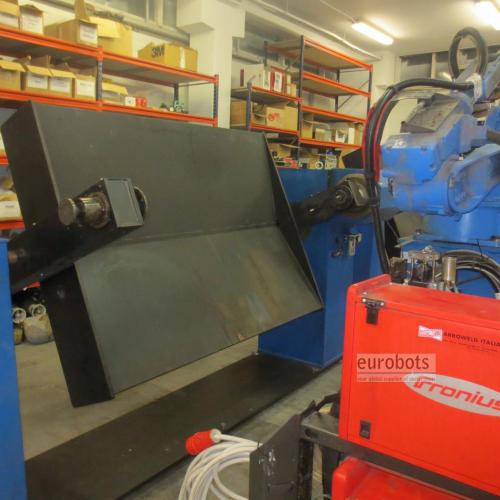

Motoman HP20-6 arc welding cell with RM2-250 STX positioner

В ожидании более запаса

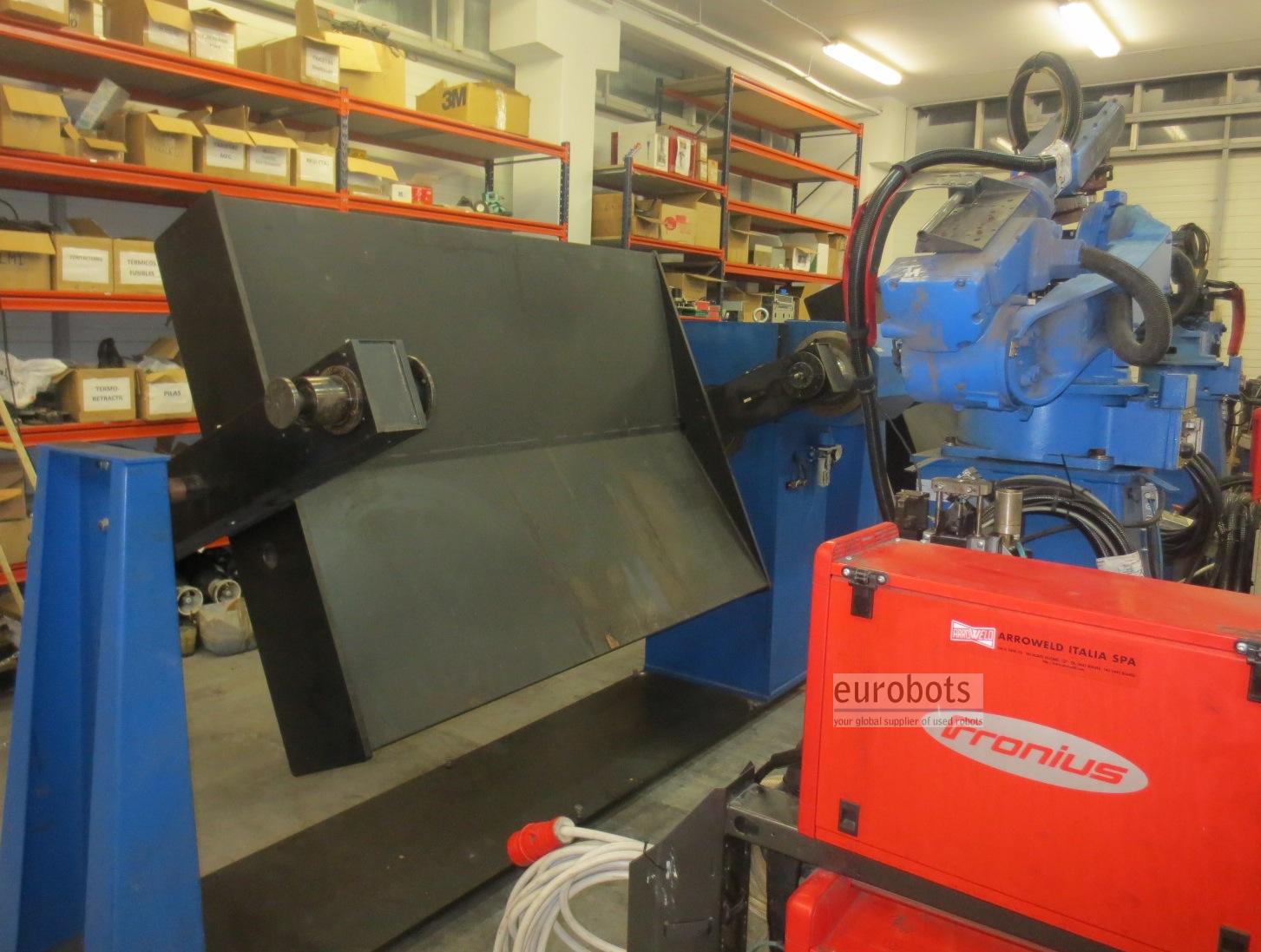

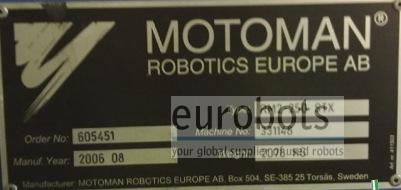

8-осевая система для дуговой сварки Motoman 2006 года выпуска, в состав которой входят:

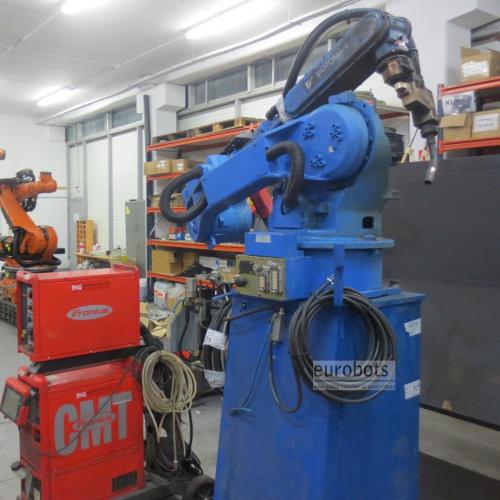

- 1 шестиосевой промышленный робот Motoman HP20-6 (горизонтальный вынос руки -1915 мм) с контроллером NX100

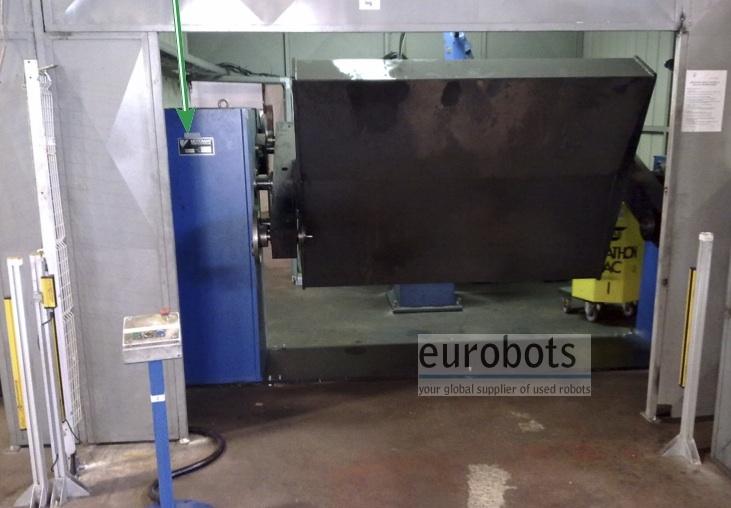

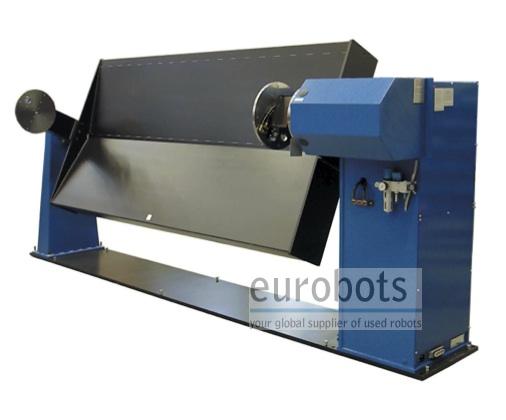

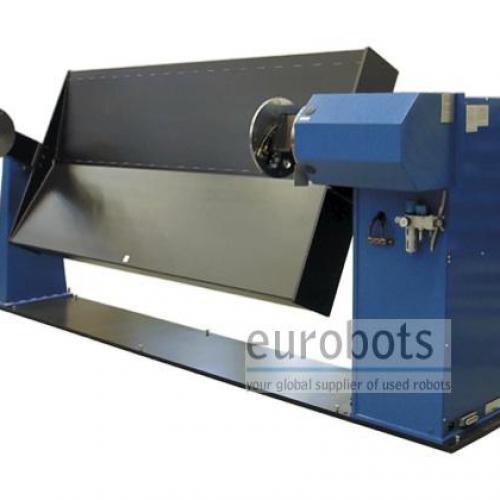

- сервоуправляемый вращающийся позиционер RM2-250 STXс двумя станциями для работы с деталями, требующими вращения вокруг одной оси. Он был разработан с целью упрощения работы оператора и характеризуется корректной рабочей высотой, требуемой для погрузки/разгрузки приспособлений, и поставляется в комплекте с противобликовым экраном.

Технические характеристики RM2-250 STX:

Максимальная грузоподъемность одной станции: 250 кг
Толщина сварки при 100% -ном режиме работы: 700 A
Толщина сварки при 60% -ном режиме работы: 920 A
Расстояние между сварочными приспособлениями (A): 2000 мм
Общая длина: 3645 мм
Максимальная ширина сварочного приспособления, диаметр (D): 1170 мм
Крутящий момент, динамическая ось: 1050 Нм
Крутящий момент статический: 832 Нм
Скорость вращения: 0-16.8 об/мин
Максимальный вылет: 339 мм
Время индексации: 4 сек

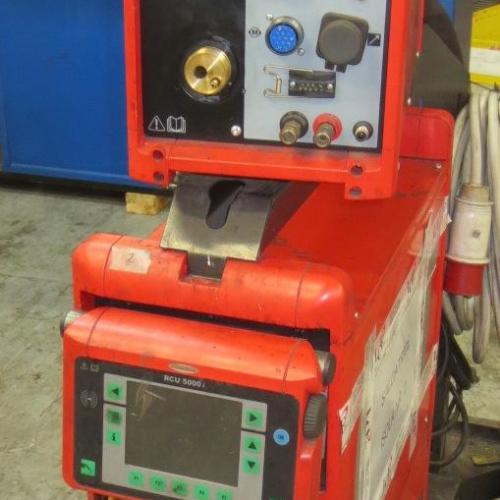

- источник питания Fronius CMT4000 (холодный перенос металла), подходящий для сварки углеродистой стали, нержавеющей стали и алюминия

- 1 сварочная горелка с системой защиты от соударений с жидкостным охлаждением

- 1 станция очистки сварочной горелки и резки заготовок

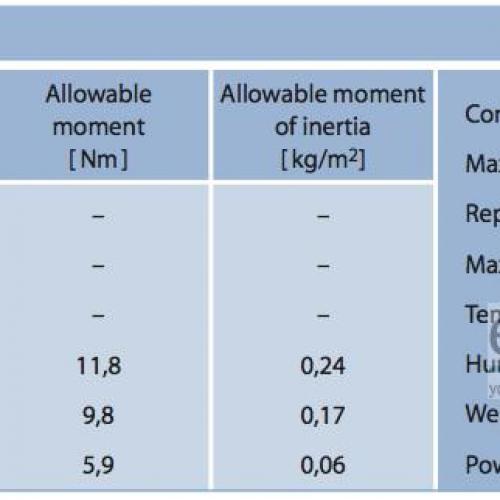

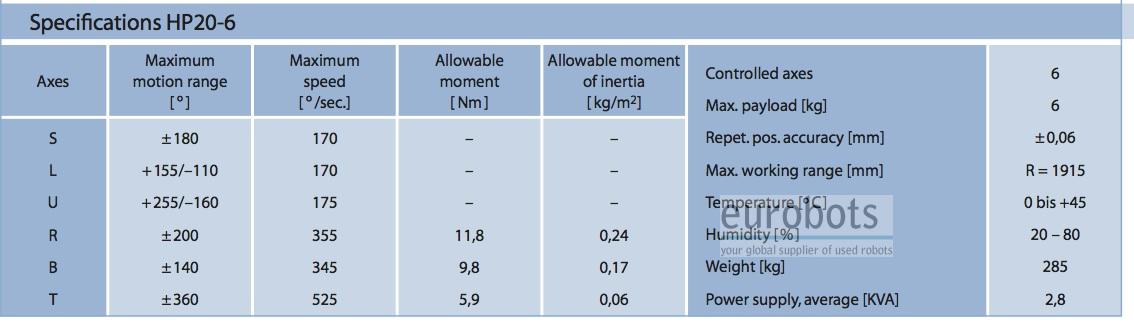

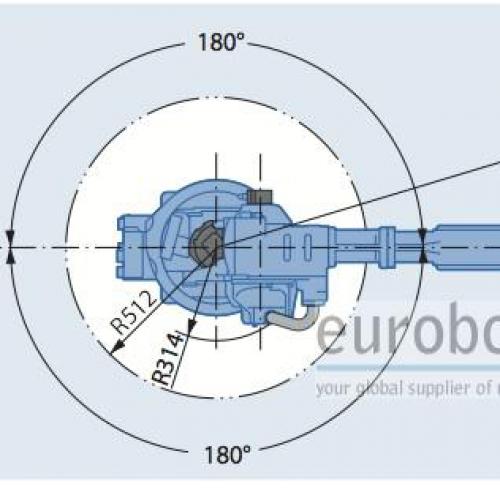

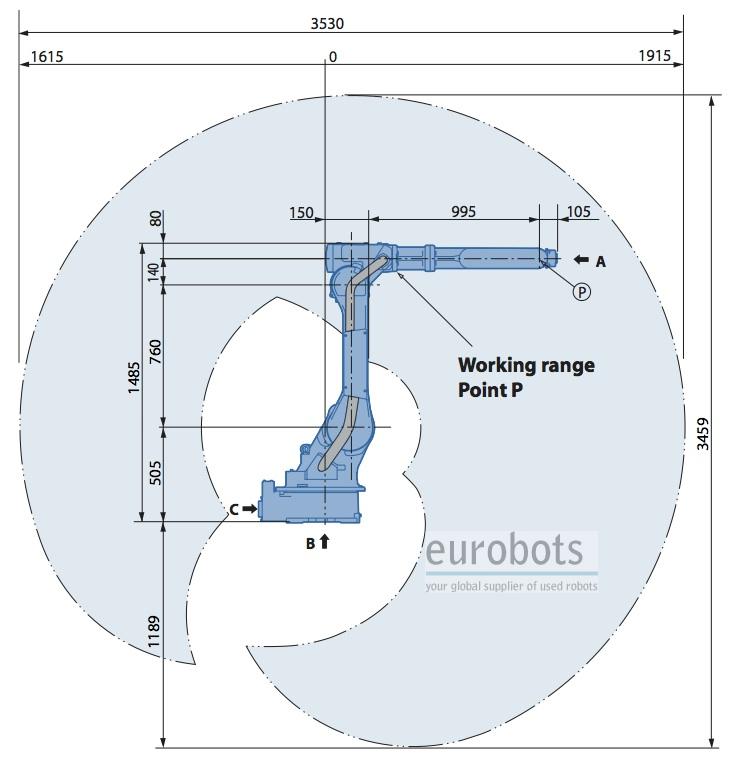

Характеристики робота Motoman HP20-6:

   * Максимальная грузоподъемность: 6 кг

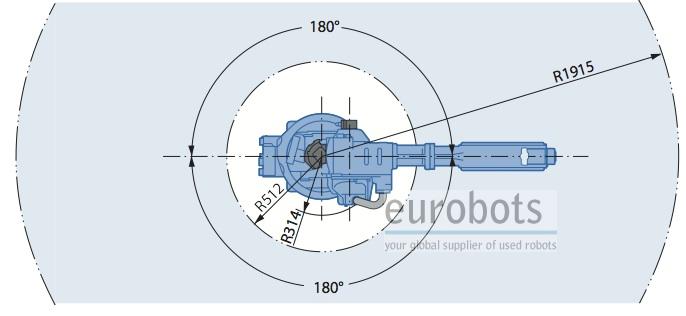

   * Максимальный радиус действия: 1915 мм
   * Точность: 0.06 мм

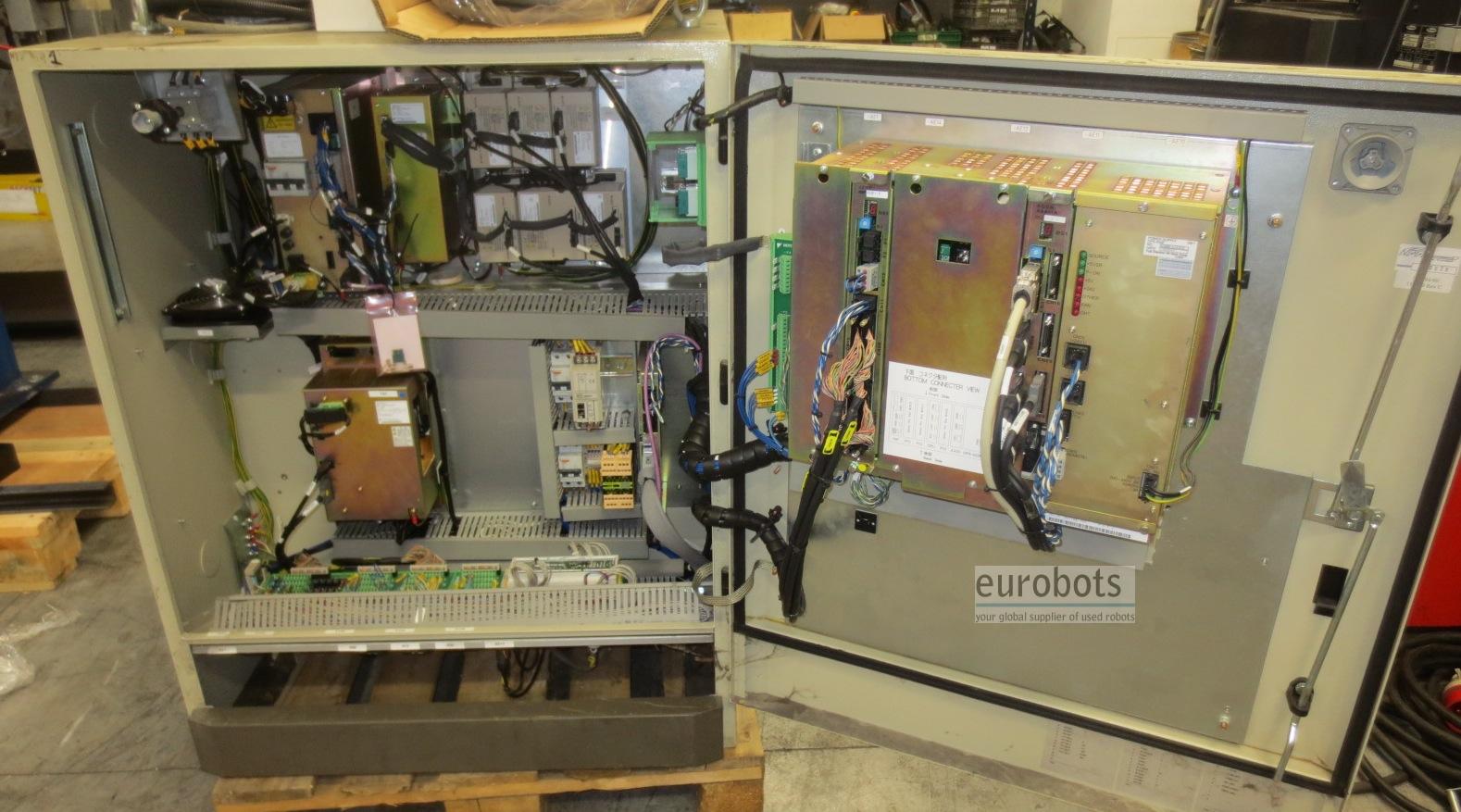

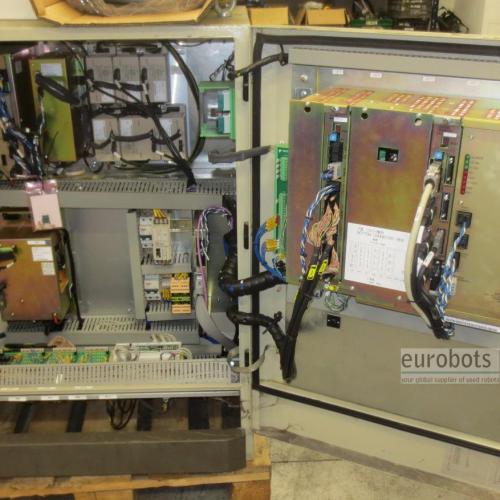

   * Контроллер: NX100

Скорость движения:

   * Ось 1: 170º/сек
   * Ось 2: 170º/сек
   * Ось 3: 175º/сек
   * Ось 4: 355º/сек
   * Ось 5: 345º/сек
   * Ось 6: 525º/сек

Технические спецификации сервоуправляемого позиционера VMH-500 CD:

  • Максимальная грузоподъемность одной станции:500 кг
  • Расстояние между дисками сварочного приспособления: 2636 мм
  • Максимальный диаметр сварочного приспособления: ø 1300
  • Время индексации: 3-3,5 сек
  • Заданный динамический крутящий момент: 2237 Нм

Области применения

Дуговая сварка
