Motoman HP20-6 arc welding cell double HSB-1000 positioner Fronius CMT 4000

В ожидании более запаса

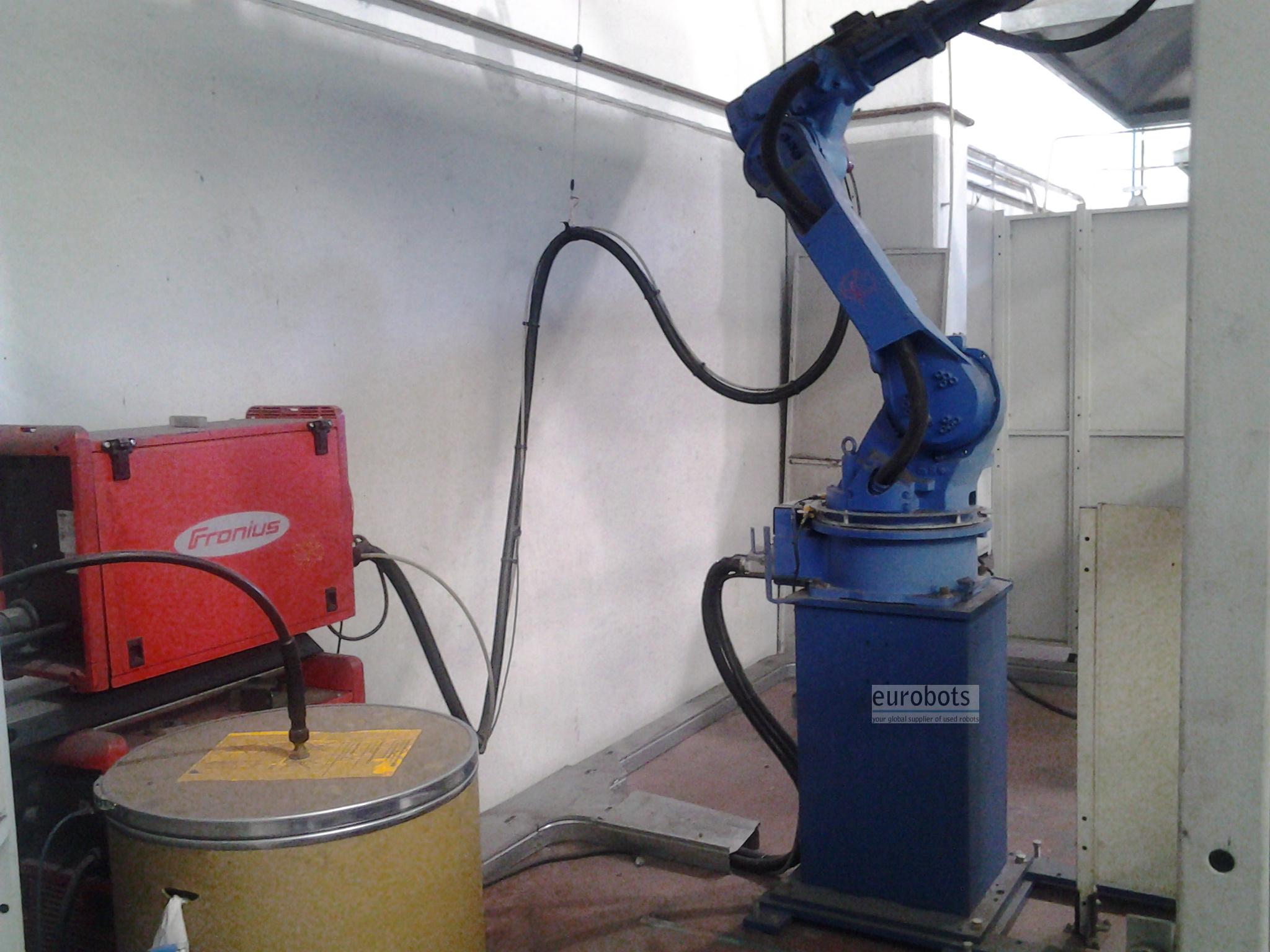

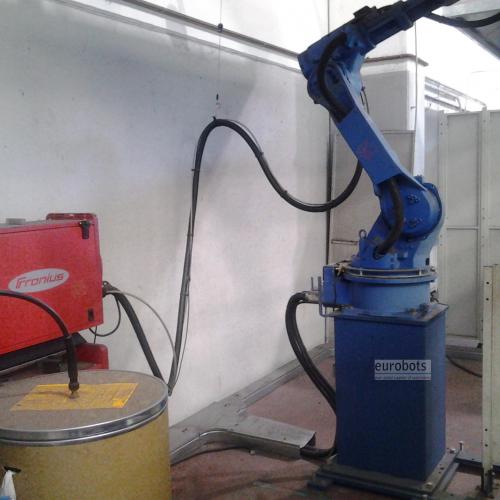

8-осевая система для дуговой сварки Motoman, в состав которой входят:

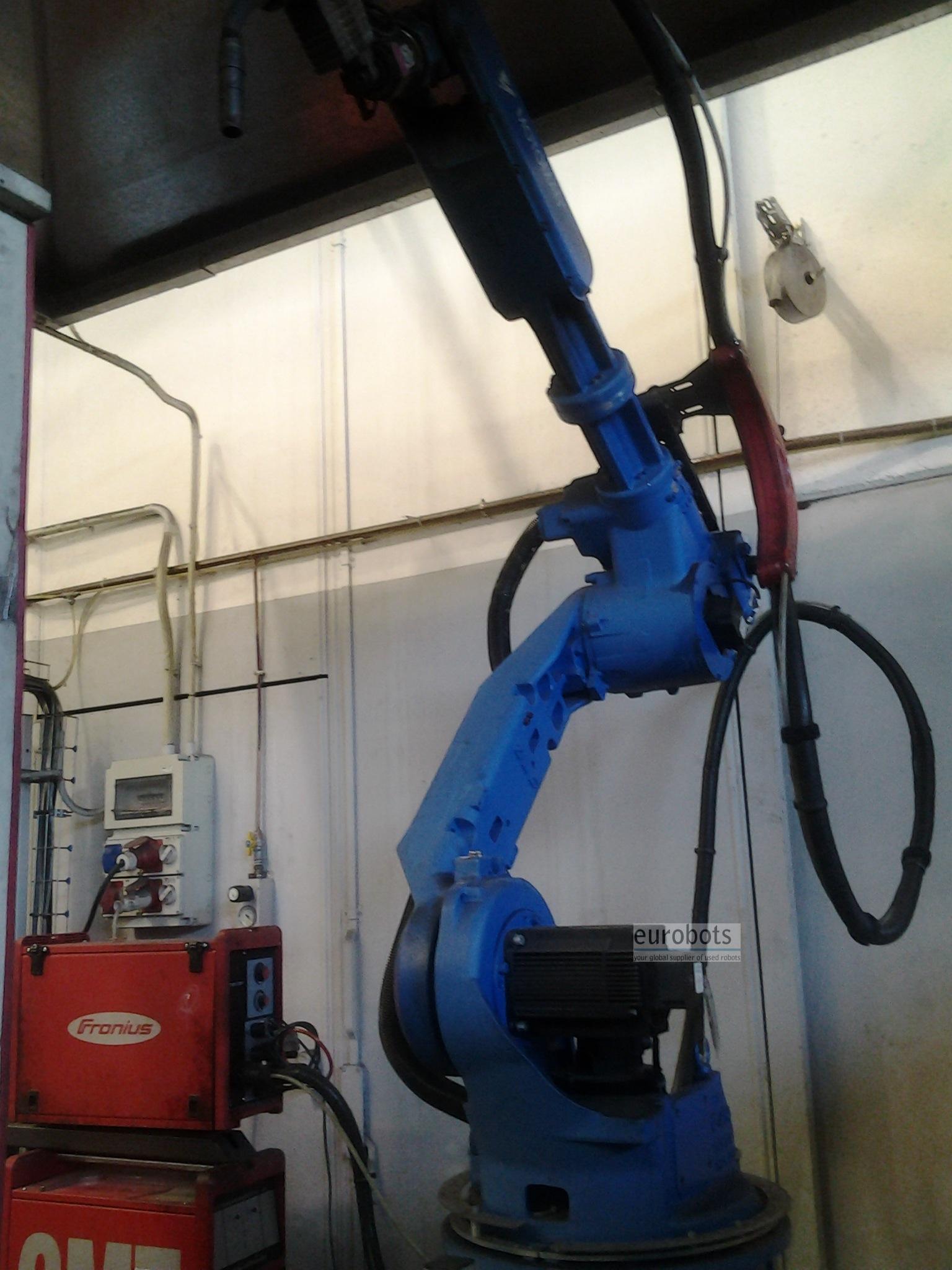

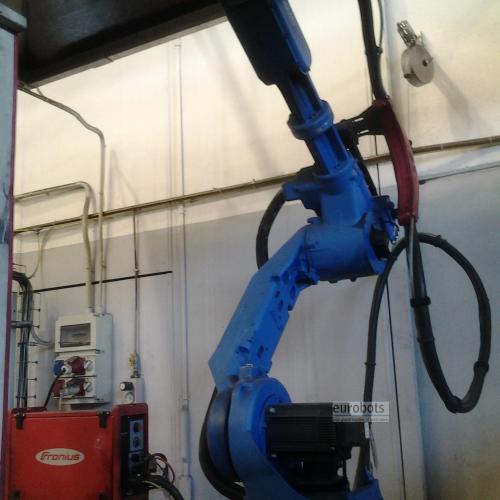

- 1 шестиосевой промышленный робот Motoman HP20-6 (горизонтальный вынос руки -1915 мм) с контроллером NX100

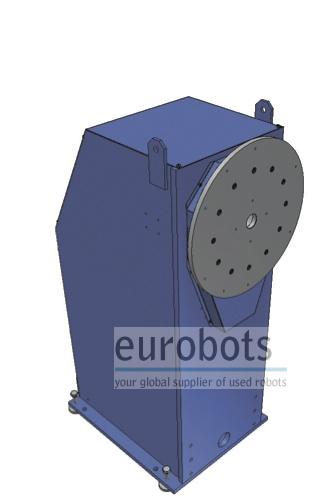

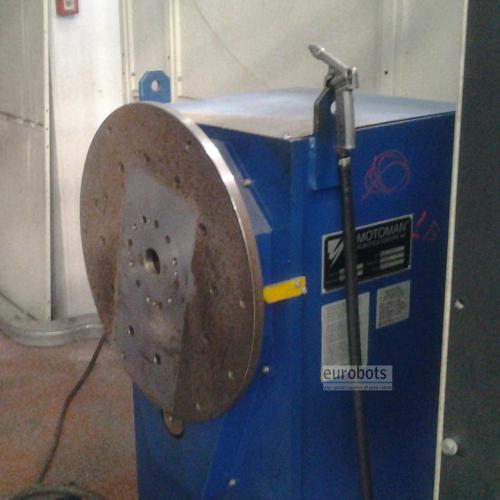

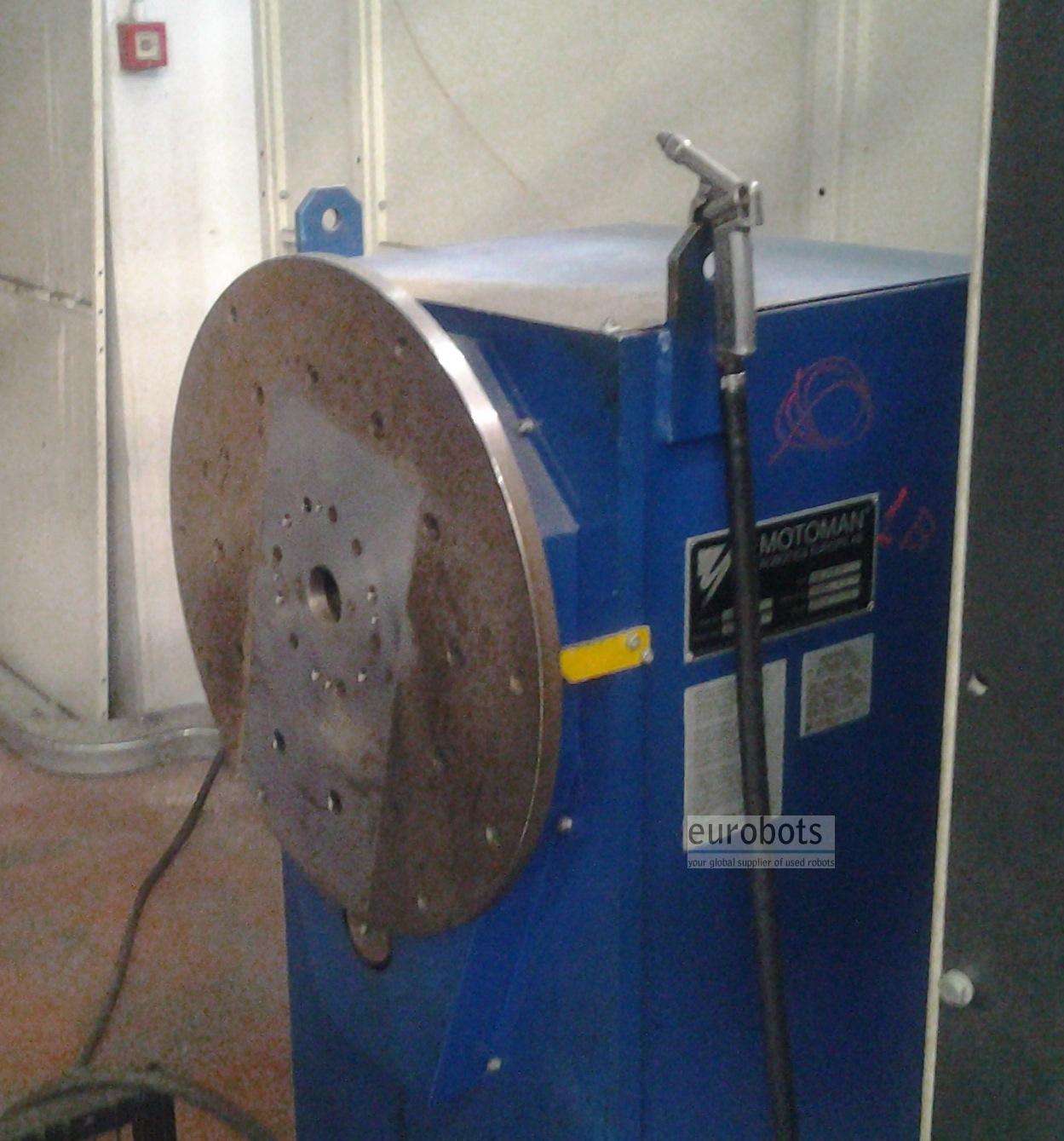

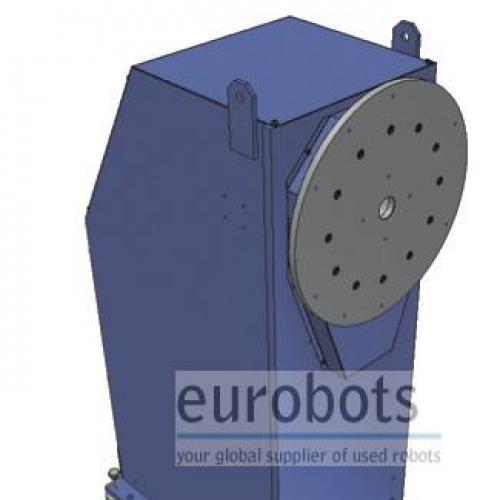

- 2 сервоуправляемых вращающихся позиционера HSB-1000 CD. Это позиционеры с одной станцией для работы с деталями, требующими вращения вокруг одной оси. Для работы с удлиненными деталями рекомендуется использовать дополнительную заднюю бабку. Отдельная бабка SPB может монтироваться непосредственно на полу на соответствующем расстоянии от позиционера. Бабка SPD оснащена прицепной гусеничной лентой, при помощи которой она может быть установлена на подходящем расстоянии от позиционера.

Технические спецификации HSB-1000:

·         Максимальная грузоподъемность одной станции: 1000 кг

·         Номинальная скорость вращения (обороты в минуту): 0-5,32

- источник питания FroniusCMT4000 (холодный перенос металла)

- 1 сварочная горелка с системой защиты от соударений с жидкостным охлаждением

- 1 станция очистки сварочной горелки и резки заготовок

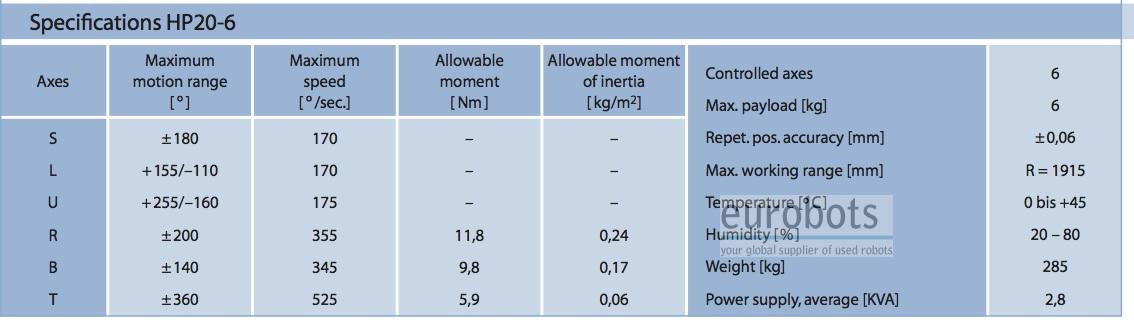

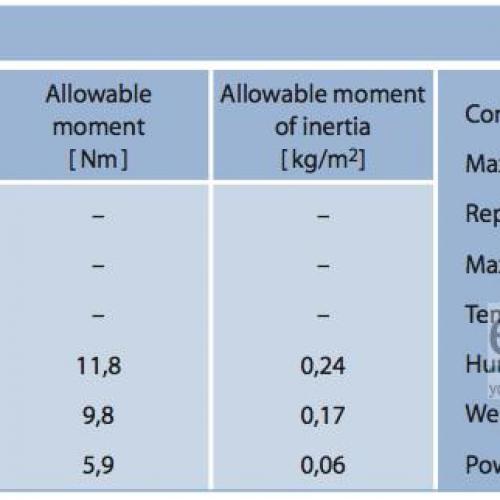

Характеристики робота Motoman HP20-6:

   * Максимальная грузоподъемность: 6 кг

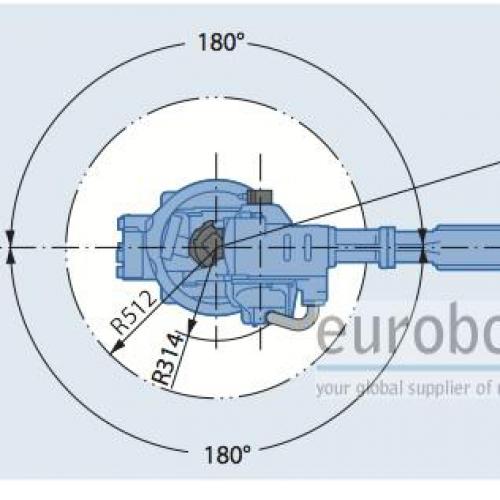

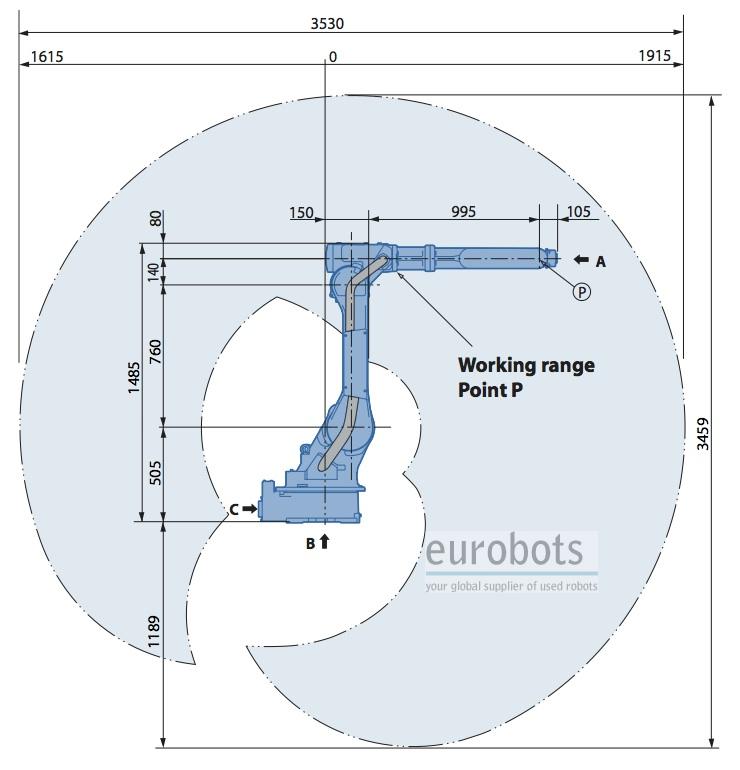

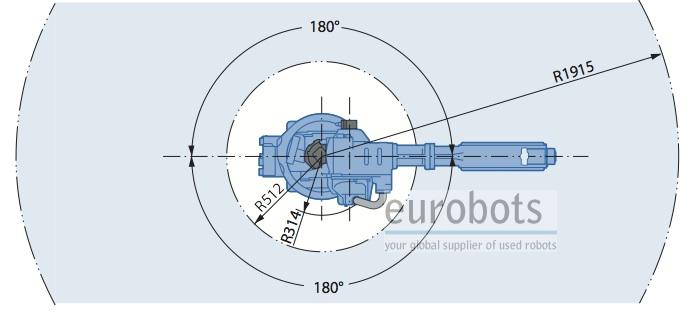

   * Максимальный радиус действия: 1915 мм
   * Точность: 0.06 мм
   * Контроллер: NX100

Скорость движения:

   * Ось 1: 170º/сек
   * Ось 2: 170º/сек
   * Ось 3: 175º/сек
   * Ось 4: 355º/сек
   * Ось 5: 345º/сек
   * Ось 6: 525º/сек

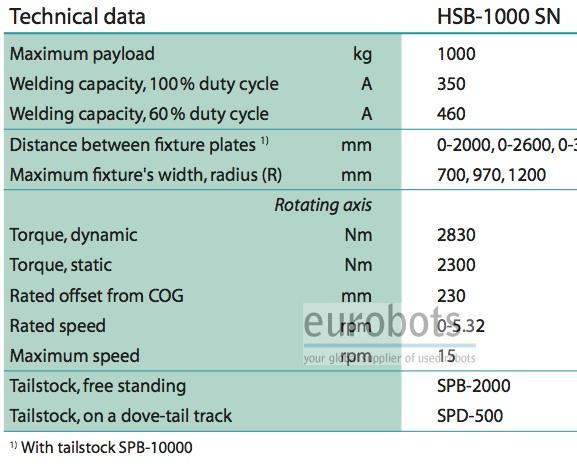

Технические спецификации сервоуправляемого позиционера HSB-1000:

·         Максимальная грузоподъемность одной станции: 1000 кг

·         Номинальная скорость вращения (обороты в минуту): 0-5,32


Области применения

Дуговая сварка
