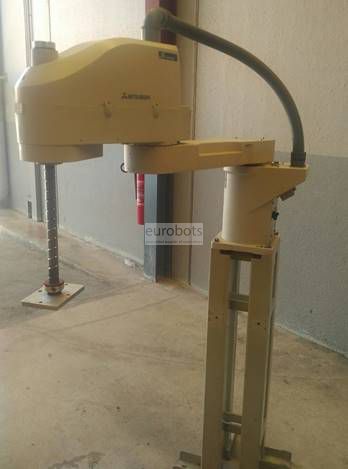

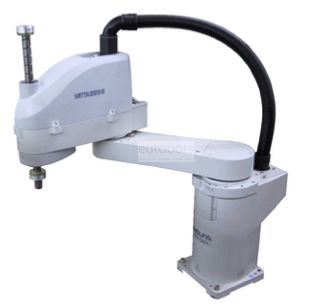

Scara Robots Mitsubishi Melfa Scara RH-12SH

Высокоскоростной четырехнаправленный робот-скара. Год выпуска: 2008. Роботы серии RH-12SH Melfa (ниже как «RH-SH») улучшили разрешение кодирующего устройства, подключенного к двигателю, по сравнению с обычными роботами серии RH-5AH / 10AH / 15AH ( ниже как «RH-A»). Этот блок имеет горизонтальный захват руки длиной 850 мм и 35 мм в направлении вверх / вниз Z-сустава.

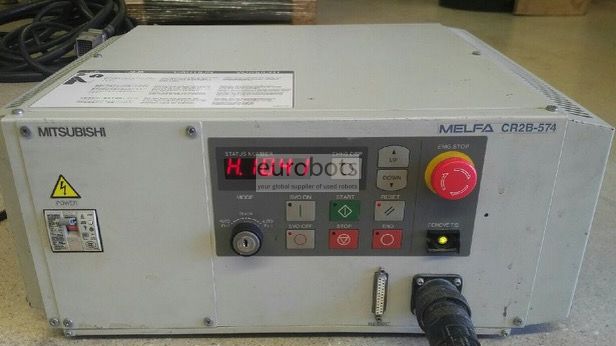

Этот Mitsubishi Scara Robot сочетается с мощным и поливалентным контроллером CRB2-574

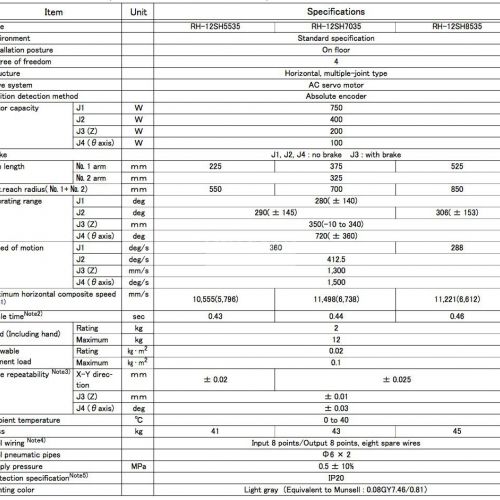

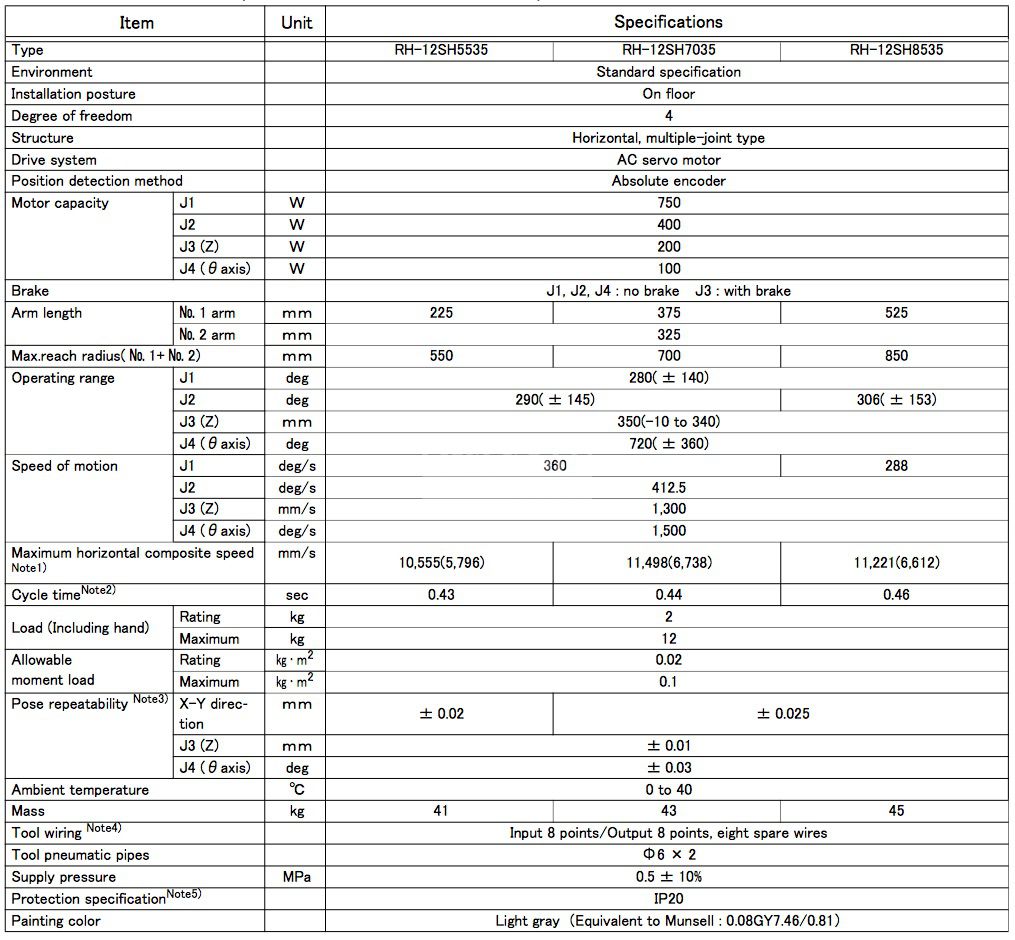

Основные технические характеристики

  • Максимальная загрузка робота: 12 кг.
  • Максимальный горизонтальный охват: 850 мм.
  • Ход оси Ax / Z: 35 мм
  • Повторяемость: 0,01 мм.
  • Контроллер: CRB2-574

Скорость движения робота

  • J1: 288 º / с
  • J2: 412,5 º / с
  • J3: 1,300 мм / г
  • J4: 1,500 град / с

Приложения для роботов

  • Загрузка и разгрузка
  • Сборка деталей

Области применения

Обработка деталей , Сборка деталей

Картинки

Диаграммы
