Фанук S-420iW S420iW

В ожидании более запаса

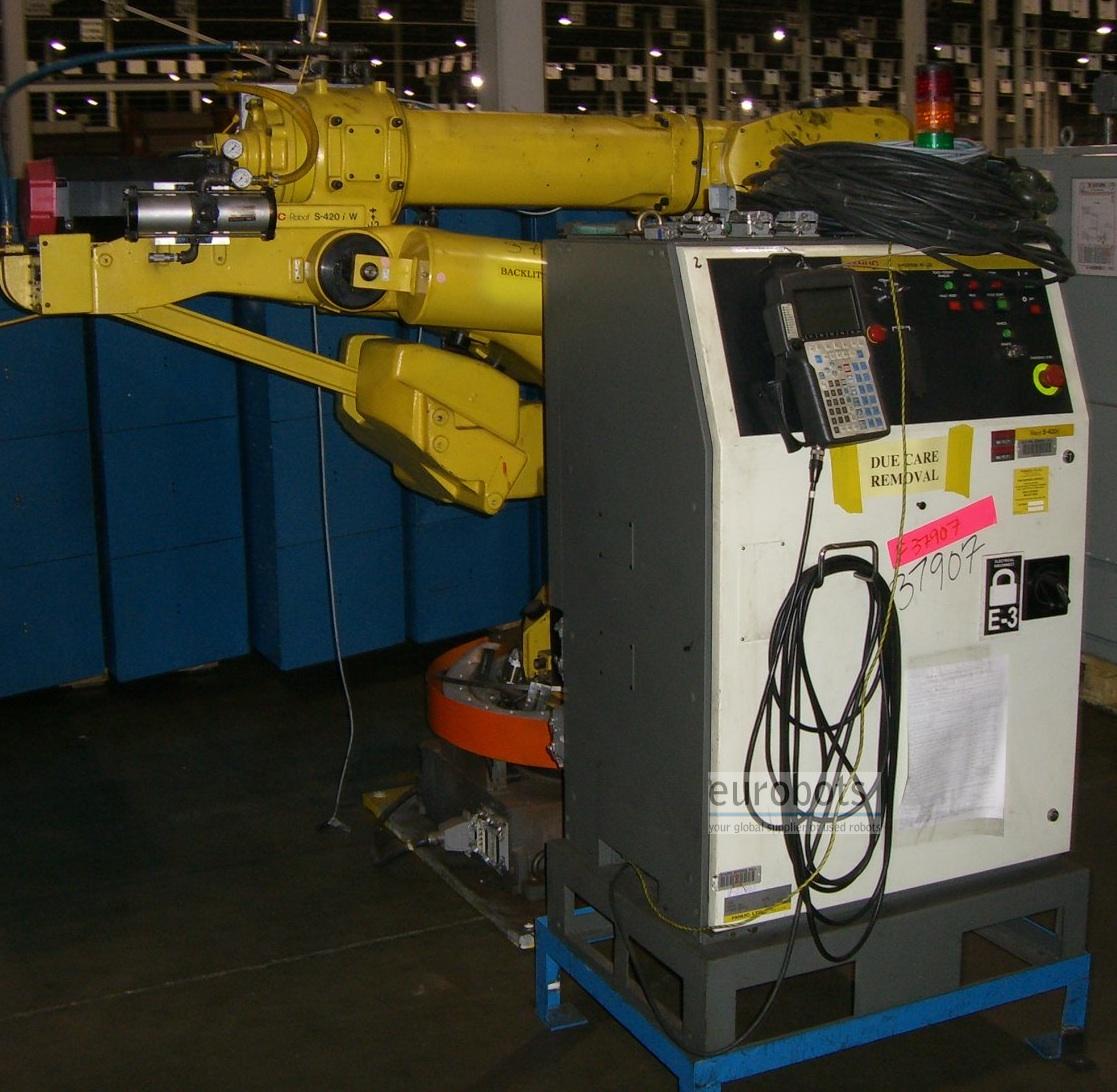

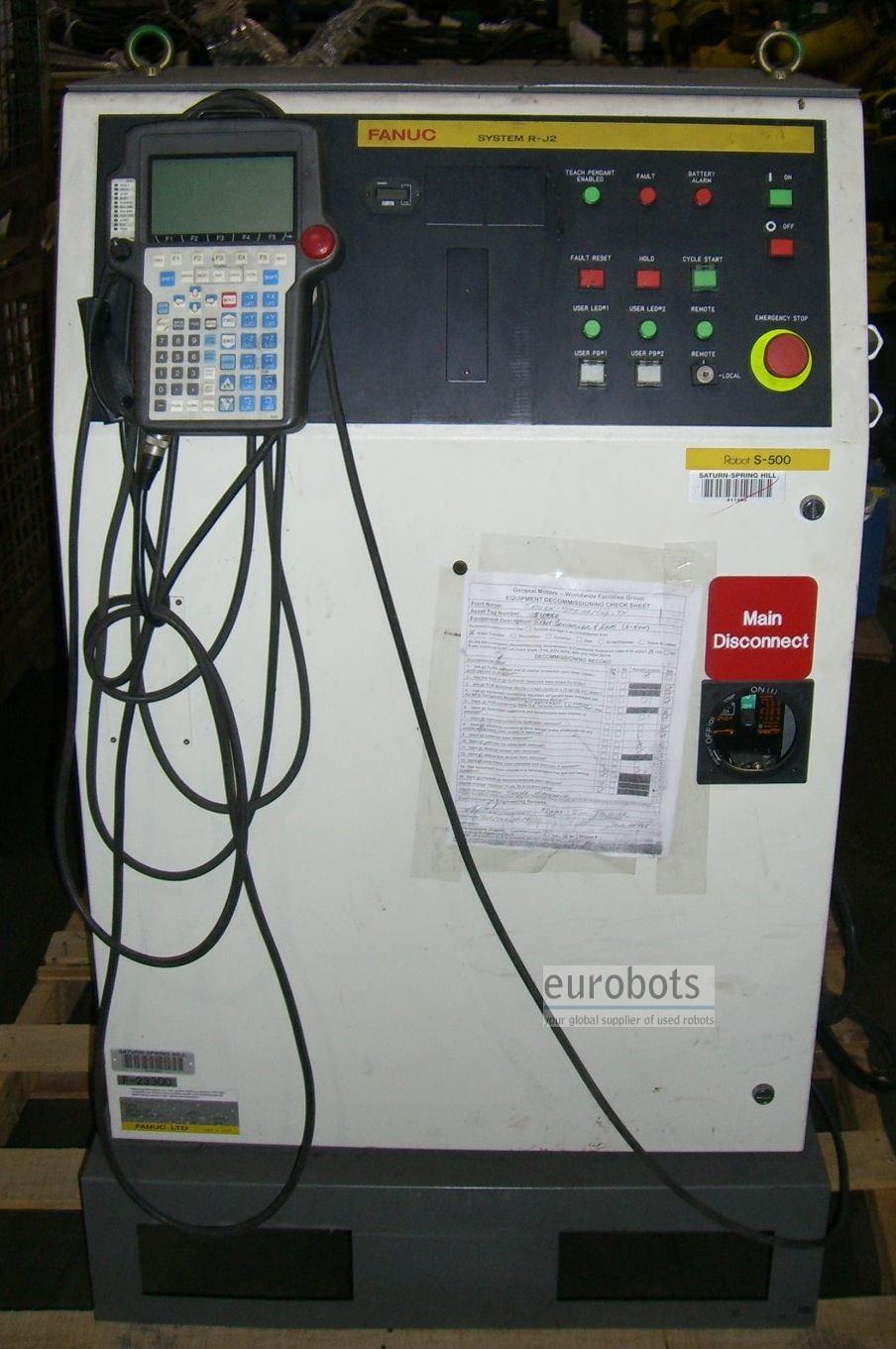

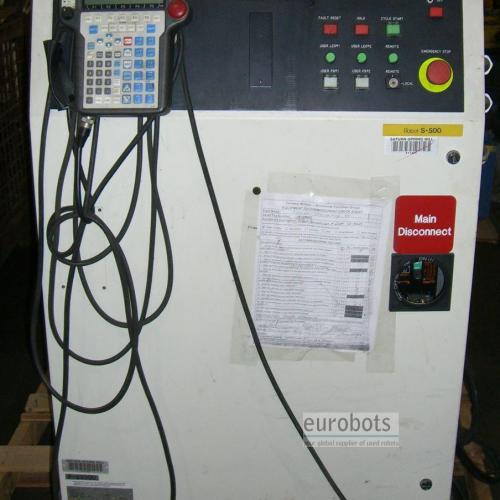

Год выпуска – 1999. Версия известного своей эксплуатационной надежностью робота S-420iF– с более высокой грузоподъемностью. FanucS-420iW– шестиосевой робот, характеризующийся сравнительно небольшой грузоподъемностью и расширенной рабочей зоной и применяемый для решения манипуляционных задач. Оборудован контроллером RJ2 с 16 цифровыми входами/выходами.

Серия S-420iFANUCRoboticsразработана для надежного и высокоэффективного функционирования в производстве автомобильных кузовов и поддерживается нашими широкомасштабными технологиями, а также системой сервисного обслуживания и продажи запчастей. S-420iоборудован уникальным интегрированным контроллером, имеет шестиосевую модульную конструкцию и сконструирован как манипулятор с электрическим сервоприводом, участвующий в сложных высокоскоростных процессах.

Преимущества:


* Рабочая зона обеспечивает возможность обработки крупных компонентов
* Модульная конструкция робота позволяет осуществлять преобразование одной модели в другую
* Объединение механического блока и контроллера уменьшает площадь размещения робота, исключает прокладку кабелей между объектами и сокращает стоимость установки
* Минимально необходимое количество механических/ электрических запчастей повышает надежность
* Высокая скорость движения сокращает временные интервалы между отдельными сварочными операциями
* Вращение оси 1 на 360 градусов
* Силовые / сигнальные / воздушные кабели встроены в руку, что обеспечивает надежность
* Простые в освоении и применении программные пакеты
* "Быстрозаменяемый" блок электронного оборудования сокращает время простоя до менее 15 минут
* Небольшая масса руки обеспечивает высокую скорость позиционирования
*Отлично зарекомендовавший себя дизайн руки, установленной на более чем 13 000 роботах S-420

Характеристики маневренности:
* Удлиняющаяся рука, высокая грузоподъемность на запястье, клинообразное основание, редукционные и балансировочные приспособления позволяют легко трансформировать робот в стационарный сварочный, монтируемый в стойке, с удлиненной рукой или специальный для работы в тяжелых условиях
* Гибкая и расширяемая система входа/выхода внутри контроллера
* Распределенная система входа/выхода, уменьшающая необходимость прокладки кабелей


Механические характеристики:
* Механическая конструкция обеспечивает точность позиционирования и высокую скорость движения
* Прямой привод на все оси повышает безотказность функционирования и сокращает необходимость обслуживания
* Подавители вибрации ротора способствуют плавности движений при любой скорости и продлевают срок эксплуатации
*Простая модульная конструкция с небольшим количеством компонентов
* Герметизированные подшипники и приводы обеспечивают защиту и повышают надежность
* Позиционирование в абсолютной системе отсчета при помощи кодового датчика
* Крутящий момент и инерция оси запястья позволяют достигать номинальнойскорости при работе с крупными сварочными горелками/станками
* Уникальные полые подавители вибрации ротора упрощают прокладку кабелей
* Компактная выносная панель оператора сокращает требуемые площади пролетов и основания для установки
* Установленные на шарнире поворота корпуса вилочные держатели могут использоваться для монтажа робота на периферийном оборудовании и сварочном трансформаторе
* Опция компактной руки для плотного размещения

Характеристики робота:


   •   Максимальная грузоподъемность: 150 кг
   •   Максимальный радиус действия: 2450 мм
   •   Точность: 0,4 мм
   •   Контроллер: RJ2


Скорость движения:


   •   Ось 1: 90º/сек
   •   Ось 2: 100º/сек
   •   Ось 3: 75º/сек
   •   Ось 4: 140º/сек
   •   Ось 5: 110º/сек
   •   Ось 6: 140º/сек

Области применения:

  • точечная сварка
  • обслуживание прессов
  • погрузка-разгрузка
  • обслуживание станков
  • погрузка товаров на поддоны

Области применения

Дуговая сварка , Точечная сварка , Поддержка прессы , Паллетирование , Погрузка и разгрузка деталей , Обработка , Обработка деталей , Лазерная резка , Склеивание - склеивание , Приварка шпилек

Картинки

Видео

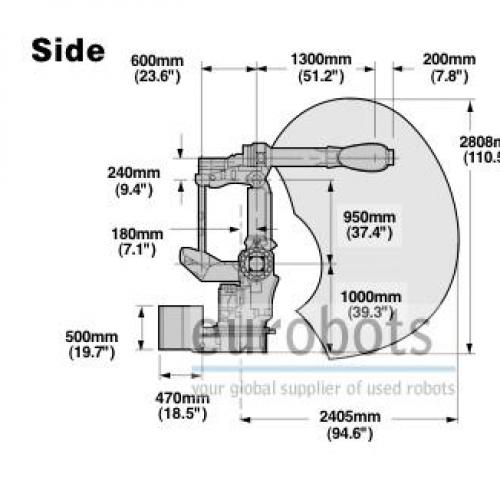

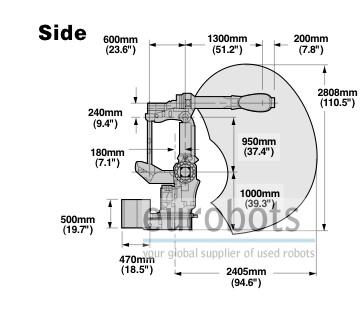

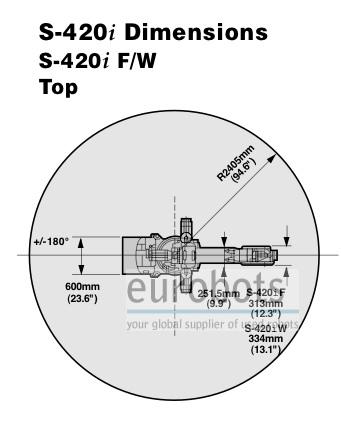

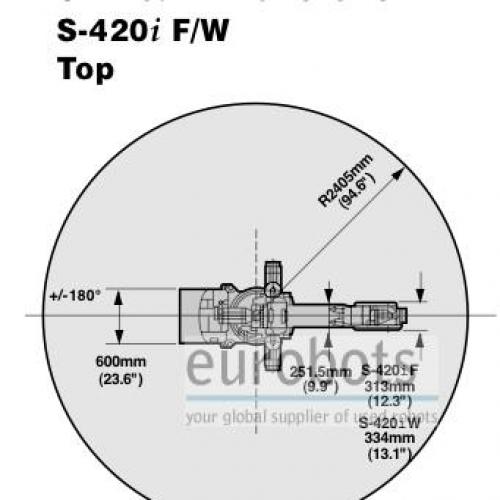

Диаграммы
