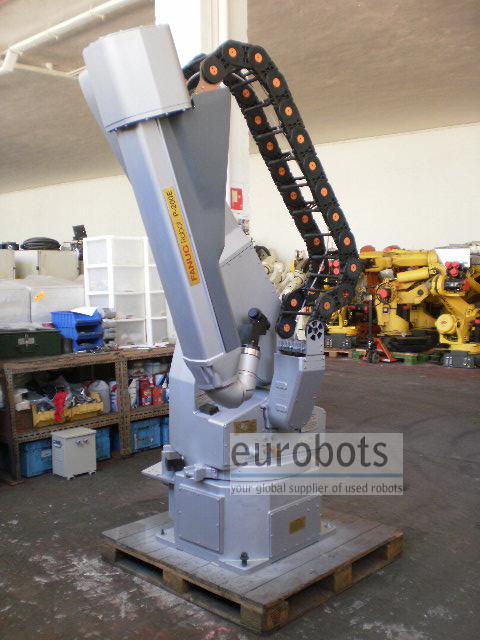

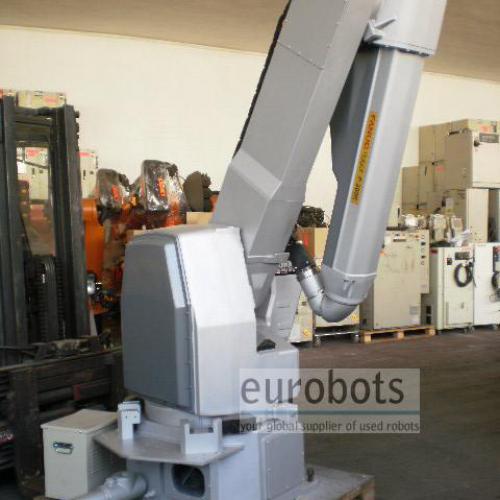

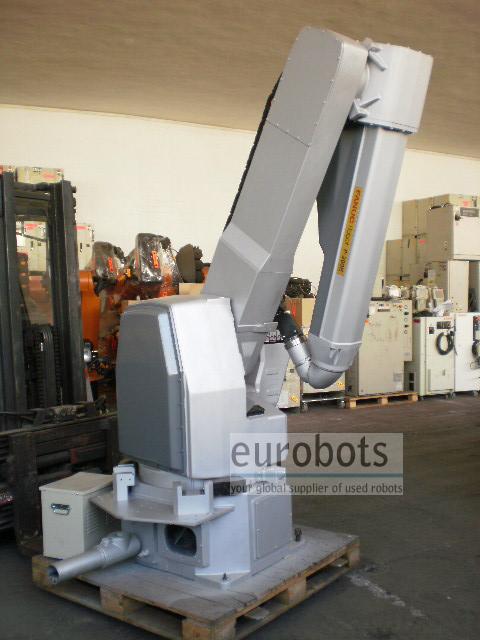

Фанук P-200E paint

В ожидании более запаса

Год выпуска - 2002. Очень маленькая наработка. Оборудован современным контроллером RJ3iB.

Покрасочный робот FANUCP-200i применяется в разнообразных покрасочных работах, а также для нанесения других покрытий. При помощи таких маневренных и точных роботов выполняется покраска различных материалов: пластика, металла, дерева…

ХАРАКТЕРИСТИКИ И ПРЕИМУЩЕСТВА

ЛЕГКАЯ АЛЮМИНИЕВАЯ ПОКРАСОЧНАЯ РУКА

- Алюминиевая конструкция

- Потребляет меньше электроэнергии, благодаря чему сокращаются расходы

- Усовершенствованная безопасность: отсутствует риск воспламенения в случае столкновения

- Легкая очистка

- Гладкая внешняя поверхность, минимизирующая загрязнения


ПОЛОЕ ПОКРАСОЧНОЕ ЗАПЯСТЬЕ

• Запатентованное полое запястье

• Внутренний диаметр 60 мм между рукамиJ4 и J6

· Обеспечивает пользователям максимум маневренности для исполнения дизайна покраски

· Сокращает риск повреждения шлангов

· Наиболее экономичный вариант для исполнения дизайна покраски

· Ограниченный риск загрязнения детали частицами, отделяющимися от внешних шлангов с краской

· Возможность резких движений без риска защемления шлангов с краской

· Испытанная в производственных условиях конструкция запястья – третье поколение!

ОБЩАЯ КОНЦЕПЦИЯ ДИЗАЙНА, АНАЛОГИЧНЫЕ КОМПОНЕНТЫ

• Взрывобезопасность механического блока достигается прочисткой не только двух зон, где установлены моторы, но и полости робота в целом – таким образом, возможно использование стандартных моторов FANUC

· Такой же надежный и динамичный, как и все роботы FANUC

• Стандартные зубчатые колеса, моторы и редукторы снабжены индивидуальными муфтами, как у всех роботов FANUC, отсюда та же признанная надежность

• Прекрасно зарекомендовавший себя контроллер FANUC

· Структура программ, идентичная программам „желтых“ роботов

· Легкость программирования


СПЕЦИАЛИЗИРОВАННОЕ МОЩНОЕ ПРОГРАММНОЕ ПРИЛОЖЕНИЕ – PaintTool

PaintTool обеспечивает усовершенствованные функции управления процессом:

• Управление, ориентированное на процесс

• Экономия времени установки параметров процесса

• Специальная, относящаяся к процессу терминология

• Регулирование объемов распыления краски и подачи воздуха

• 40 предварительных настроек цветов

• Функция “HotEdit” (мгновенное редактирование) – изменение параметров покраски и движения без прерывания производственного процесса

• Простая установка параметров отслеживания траектории

ВНЕШНИЙ МОНТАЖ КАБЕЛЕЙ

Краскоподводящий и воздухоподводящий кабели закреплены снаружи на руках J3 и J2

• Нет ограничений по рабочей зоне

• Более высокая безопасность благодаря зафиксированным кабелям

• Шланги отстоят от запястья, что сохраняет рабочую зону в чистоте

МОНТАЖ НА ПОЛУ, ПОТОЛКЕ

• Робот может монтироваться на пол и на потолок без каких-либо ограничений

• Роботы, размещенные на потолке, обеспечивают более высокую легкость доступа к обслуживаемой машине и зоне погрузки/разгрузки деталей.

СЕРТИФИЦИРОВАН ПО СТАНДАРТУ ATEX

Робот полностью сертифицирован по стандарту ATEX (взрывобезопасен).

• Категория 2

• Группа IIG (ранее зона 1)

Характеристики робота:

  • Максимальная грузоподъемность: 15кг

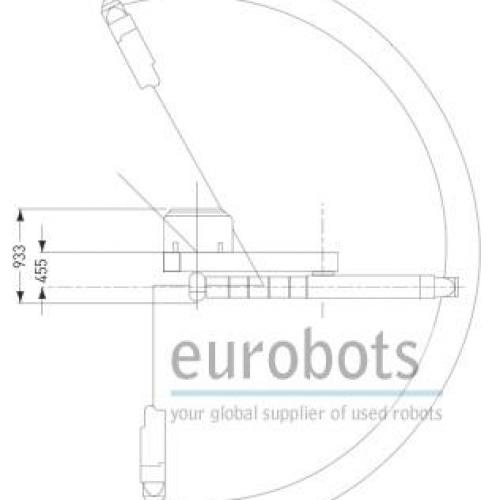

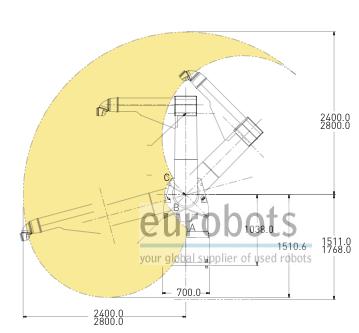

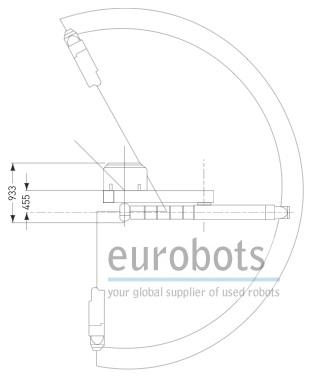

  • Максимальный радиус действия: 2800 мм
  • Точность: 0,5 мм

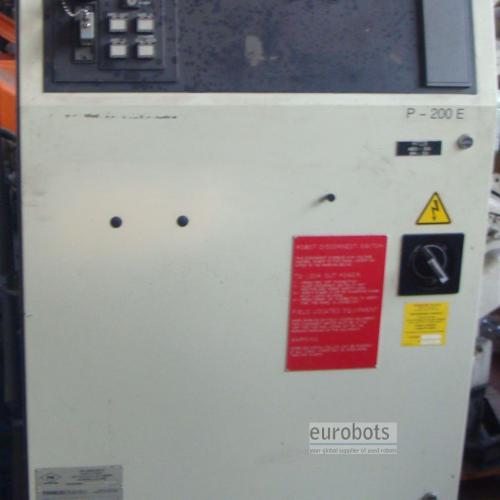

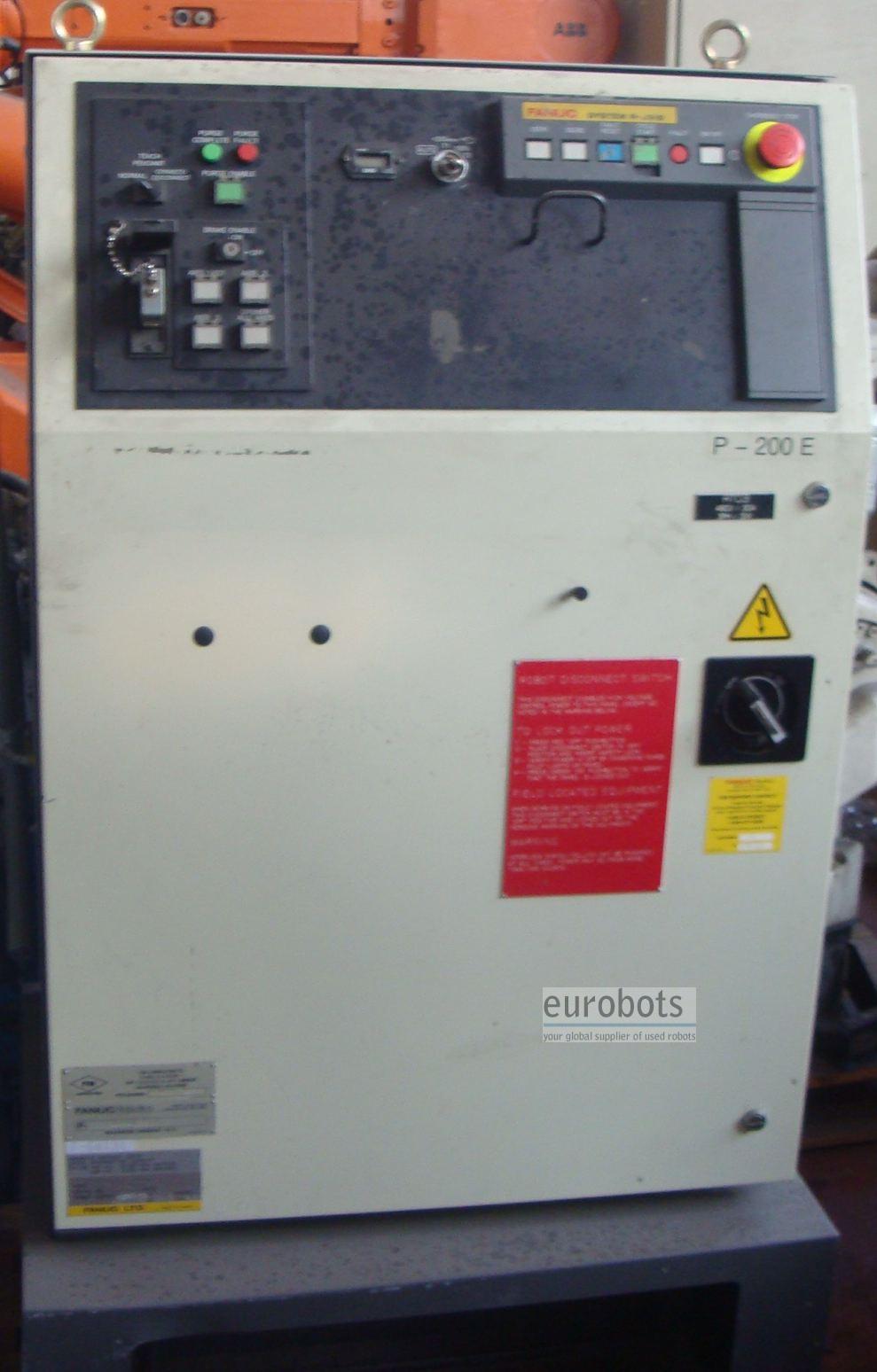

  • Контроллер: RJ3iB

Скорость движения:

  • Ось 1: 96º/сек
  • Ось 2: 119º/сек
  • Ось 3: 150º/сек
  • Ось 4: 353º/сек
  • Ось 5: 429º/сек
  • Ось 6: 364º/сек

Области применения:

  • покраска
  • клейка/пайка
  • герметизация
