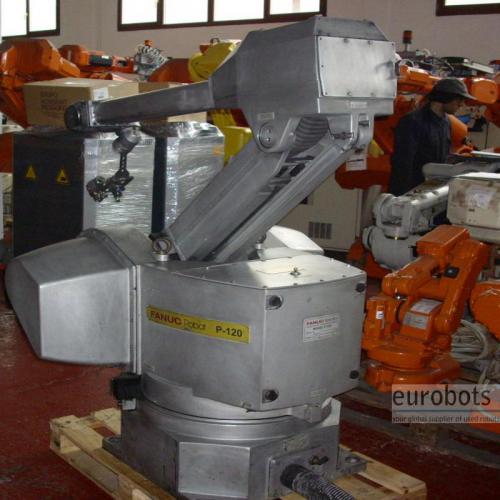

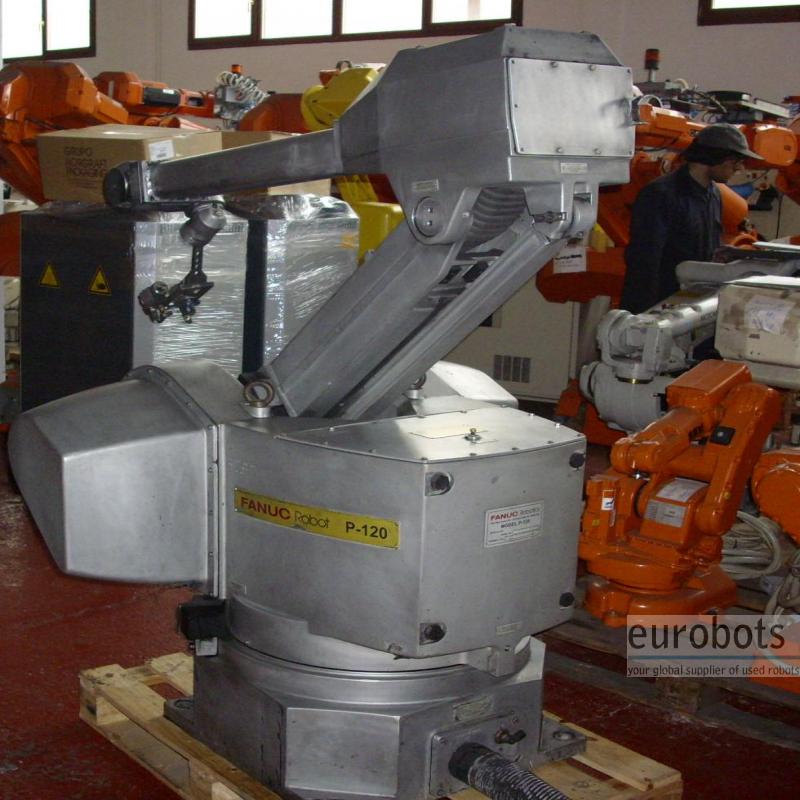

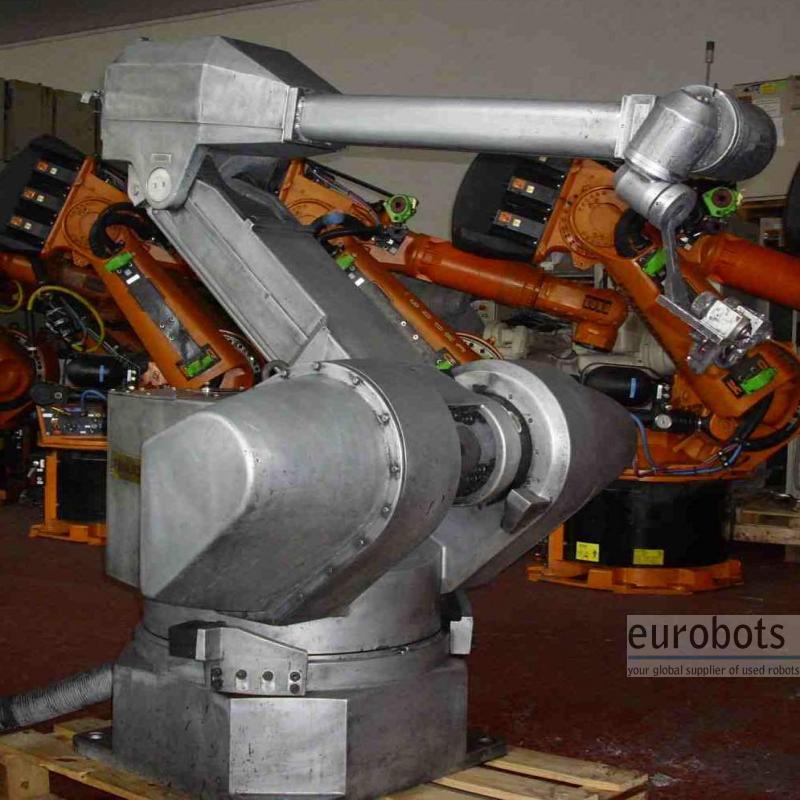

Фанук P-120 Paint

В ожидании более запаса

Год выпуска - 2001. ОборудованмощнымконтроллеромRj3. FanucP-120 – робот, применяемый для высококачественной покраски и нанесения покрытий с возможностью контроля точности и высокой скоростью движения осей. Снижает производственные издержки благодаря укороченному времени цикла и минимизированному расходу краски. Имеющий шесть осей движения и большую рабочую зону, FanucP-120 характеризуется высокой грузоподъемностью, достаточной для его широкого применения в нанесении покрытий путем распыления.

P-120 контролируется усовершенствованной программой, способной передавать информацию, требующуюся для улучшения качества покраски. Конструкция запястья позволяет монтировать робот с любой стороны по отношению к обрабатываемой детали, что обеспечивает максимальную маневренность. Этот робот сертифицирован для работы в условиях повышенного риска классов Iи II, раздела Iи групп C, D, E, Fи G.

P-120 – шестиосевой робот с шарнирными сочленениями и сервоприводами FANUCAC. Для осей 2 и 3 используется четырехзвенный механизм с продольным рычагом позади внутреннего, зубчатая передача и RV-редукторы. Ось 1 функционирует на базе двухступенчатой зубчатой передачи.Оси 2 и 3 снабжены подавителями вибрации ротора.Для осей 4, 5 и 6 применяется полый шток привода и коническая зубчатая передача с возможностью вылета запястья на 90 градусов. Робот P-120 способен развивать скорость покраски до 2000 мм/сек. Такая скорость может развиваться в любом месте рабочей зоны. Грузоподъемность 5.0 кг на вылете в 60 мм. При вышеозначенной нагрузке статическая точность составляет ± 0.2 мм

Характеристикиробота:

  • Максимальная грузоподъемность: 5 кг

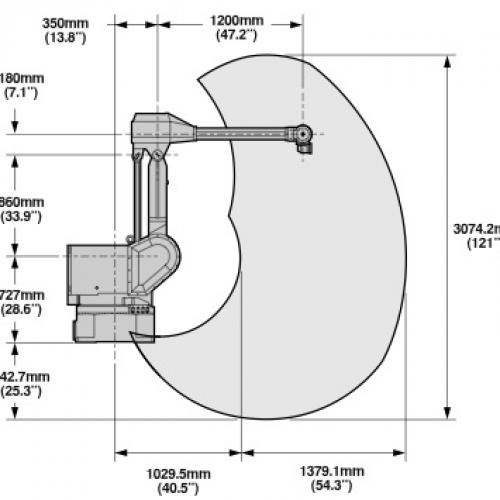

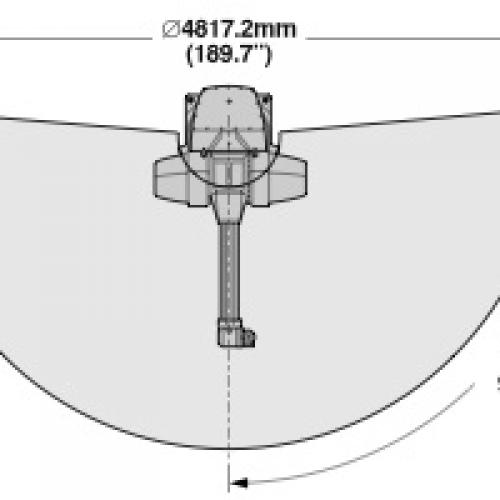

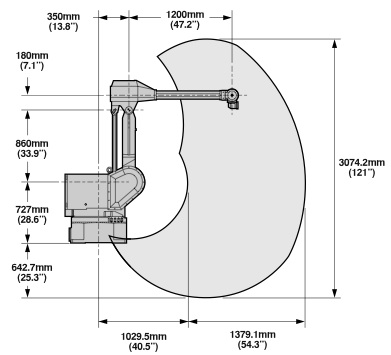

  • Максимальныйрадиусдействия: 2409 мм
  • Точность: 0,5 мм

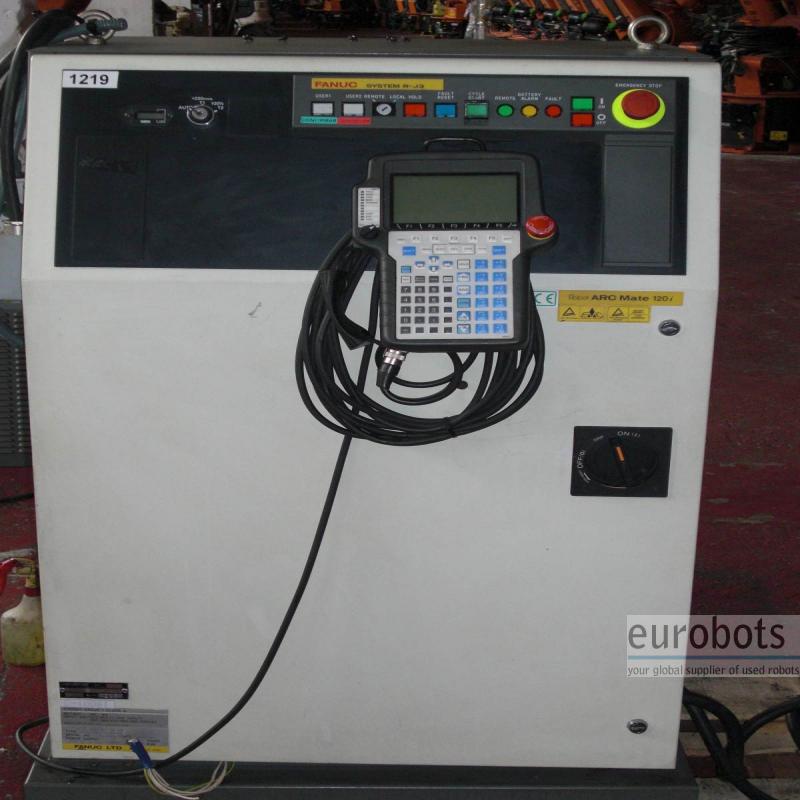

  • Контроллер: RJ3

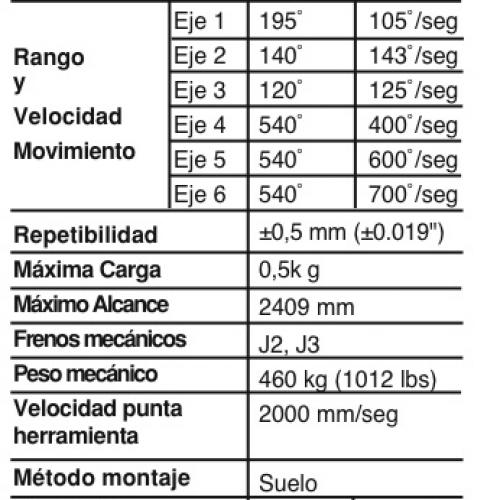

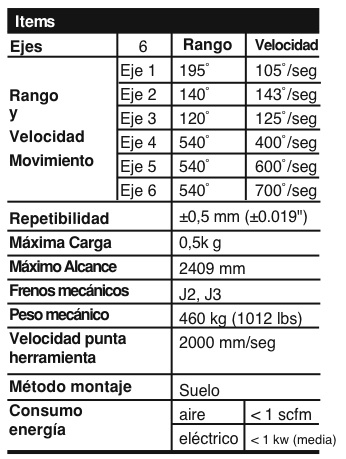

Скорость движения:

  • Ось 1: 105º/сек
  • Ось 2: 143º/сек
  • Ось 3: 125º/сек
  • Ось 4: 400º/сек
  • Ось 5: 600º/сек
  • Ось 6: 700º/сек

Области применения:

  • покраска
  • клейка/пайка
  • герметизация
