Фанук M-710i RJ3

В ожидании более запаса

Год - 1999/2000. Оборудован универсальным контроллером RJ3.

FanucM-710 – это шестиосевой робот модульной конструкции с электрическим сервоприводом. Инновационный дизайн робота M-710i, спроектированного для использования в разнообразных промышленных процессах, позволяет ему функционировать в чрезвычайно большой рабочей зоне, не требуя при этом существенной площади размещения.

FanucM710 разработан для высокоскоростной, маневренной и точной работы и характеризуется воспроизводимой точностью и непревзойденной производительностью. Возможность его монтажа на полу, стене, кронштейне, в перевернутом положении и под углом делает M710 универсальным при возникновении необходимости сложного доступа к деталям. M710iпротестирован независимыми экспертами и сертифицирован для работы в стерильном цехе по классу, превышающему класс 100. Опция защиты от рассеянной пыли и влаги обеспечивает возможность работы роботов M-710iи M-710iWв тех или иных жестких условиях.

Характеристики:

• Наибольшая скорость движения в своем классе
• Сокращенное время цикла поддерживается усовершенствованной технологией контроля движения (турбо-усиление, контроль вибрации...)
• Высокая грузоподъемность на запястье
• Быстрый и плавный пуск/торможение
• Допустимое высокое положение запястья
• Рабочее пространство, ориентированное на близость к роботу
•Водонепроницаемые рука и запястье J3
• Водонепроницаемость самого робота благодаря системе защиты от рассеянной пыли/влаги

Робот может монтироваться на пол, стену, свисать с потолка или устанавливаться под углом.

Благодаря рабочей зоне, ориентированной на близость к роботу, и гибким движениям с переворотом, этот робот может функционировать в условиях компактного размещения даже с установленном на нем дополнительным оборудованием.

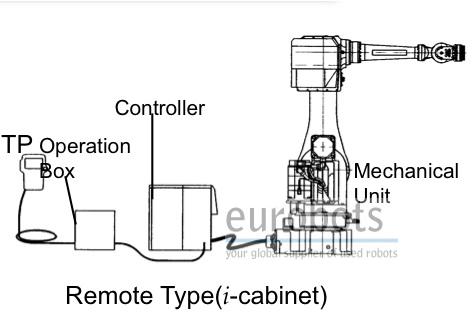

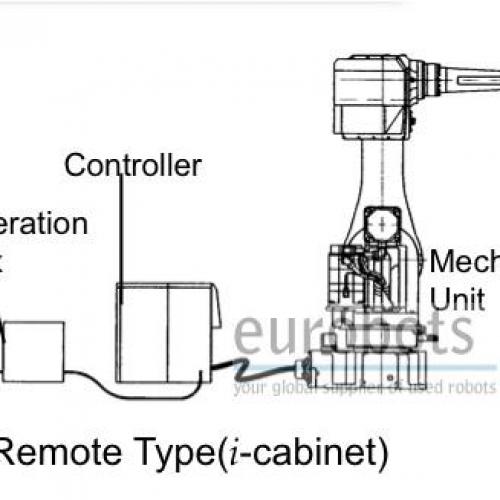

Сконструированный на основе передовых технологий контроллер FanucR-J3 – это надежное средство управления третьего поколения. Открытая архитектура и широкие возможности управления процессами улучшают эффективность применения робота и его манипулятивность, упрощая при этом интеграцию систем. Уникальный подключаемый модуль Fanucпозволяет адаптировать робот под специфические условия применения.

Спецификации:

* 32-разрядный двухпроцессорный комплекс (отдельные процессоры для регулирования движений и передачи данных) с таймером/календарем
* Встроенный Ethernet(10BaseT)
* FTP: обеспечивает простоту передачи файлов на разнообразные серверные платформы
* Функция дублирования/восстановления памяти контроллера в Ethernet: позволяет дублировать и/или восстанавливать содержимое памяти контроллера
* Три порта RS-232 (один из них может быть сконфигурирован как RS-422)
* Пульт обучения: мультифункциональный, с жидкокристаллическим дисплеем с задней подсветкой

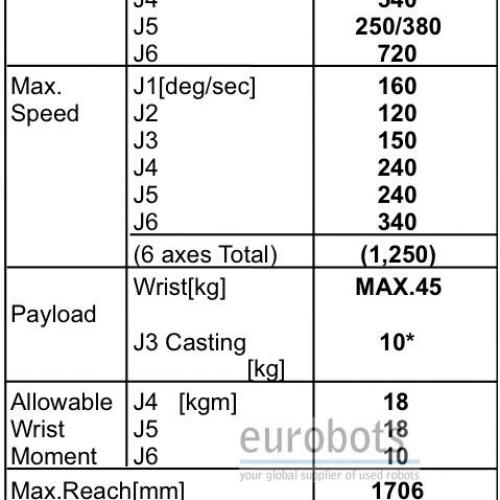

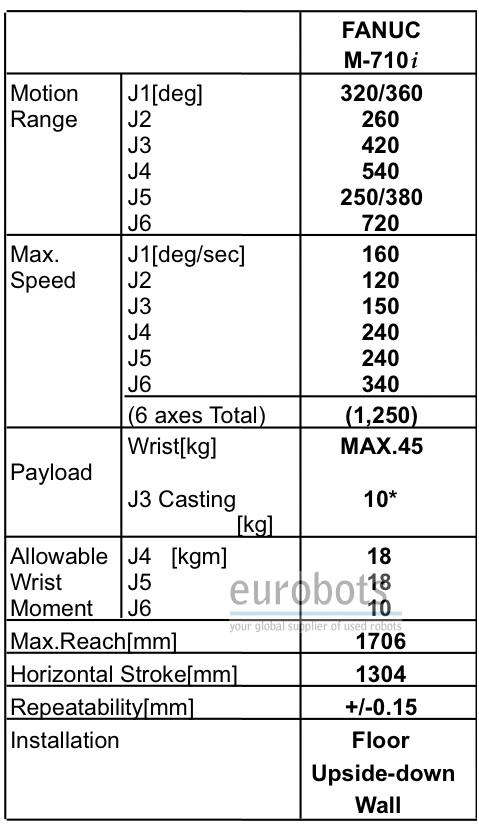

Характеристики робота:

    * Максимальная грузоподъемность: 45 кг
    * Количество осей: 6

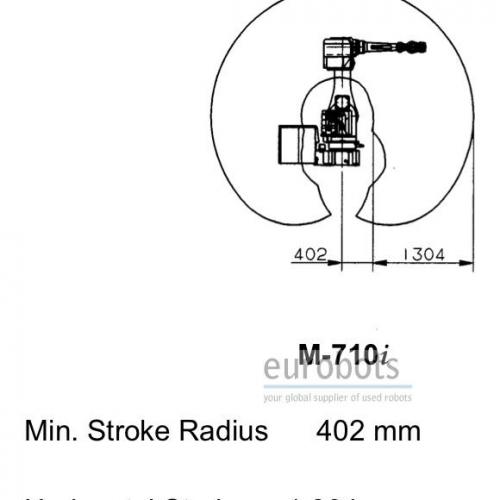

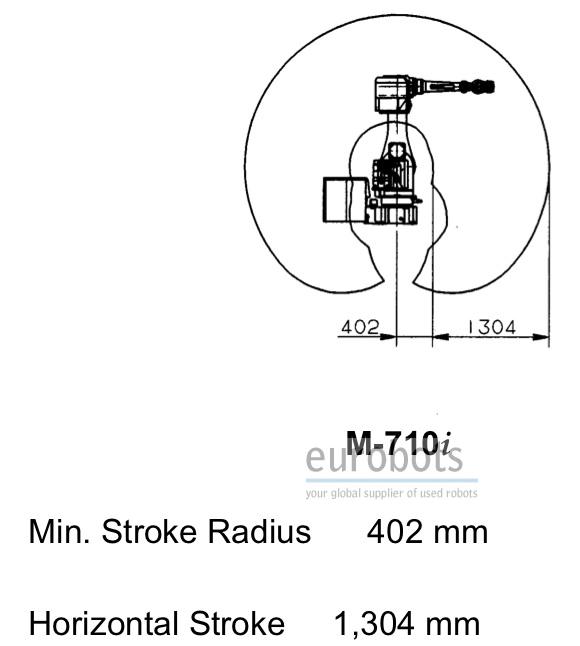

    * Максимальный радиус действия: 1706 мм
    * Точность: 0,15 мм
    * Контроллер: RJ3

Скорость движения:

    * Ось 1: 160º/сек
    * Ось 2: 120º/сек
    * Ось 3: 150º/сек
    * Ось 4: 240º/сек
    * Ось 5: 240º/сек
    * Ось 6: 340º/сек

Диапазон движения осей:

    * Ось 1: 320/360º
    * Ось 2: 260º
    * Ось 3: 420º
    * Ось 4: 540º
    * Ось 5: 250º
    * Ось 6: 720º


Области применения

Дуговая сварка , Паллетирование , Картина , Погрузка и разгрузка деталей , Обработка , Обработка деталей , Полировка , Сборка деталей , Склеивание - склеивание
