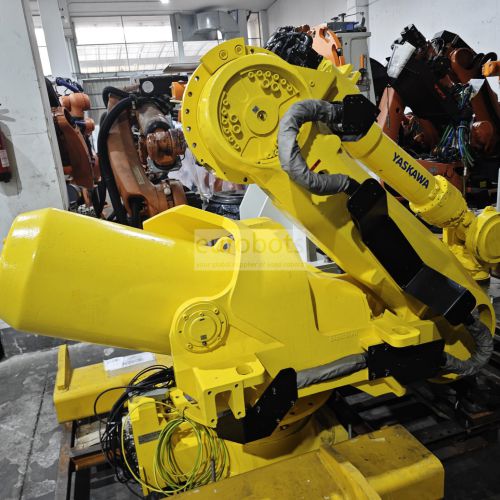

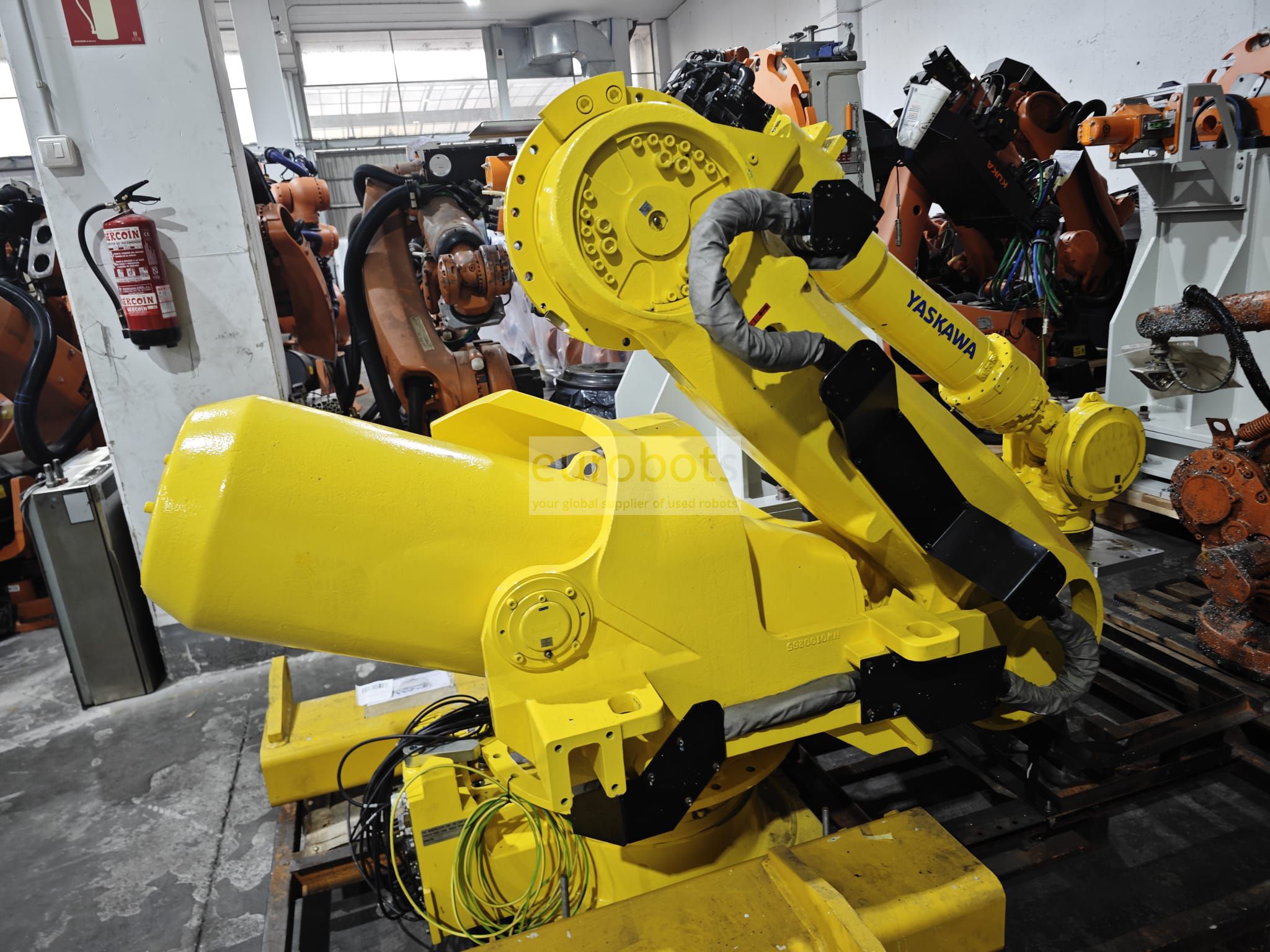

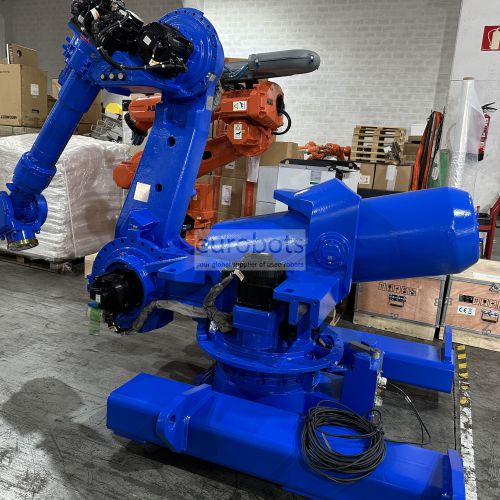

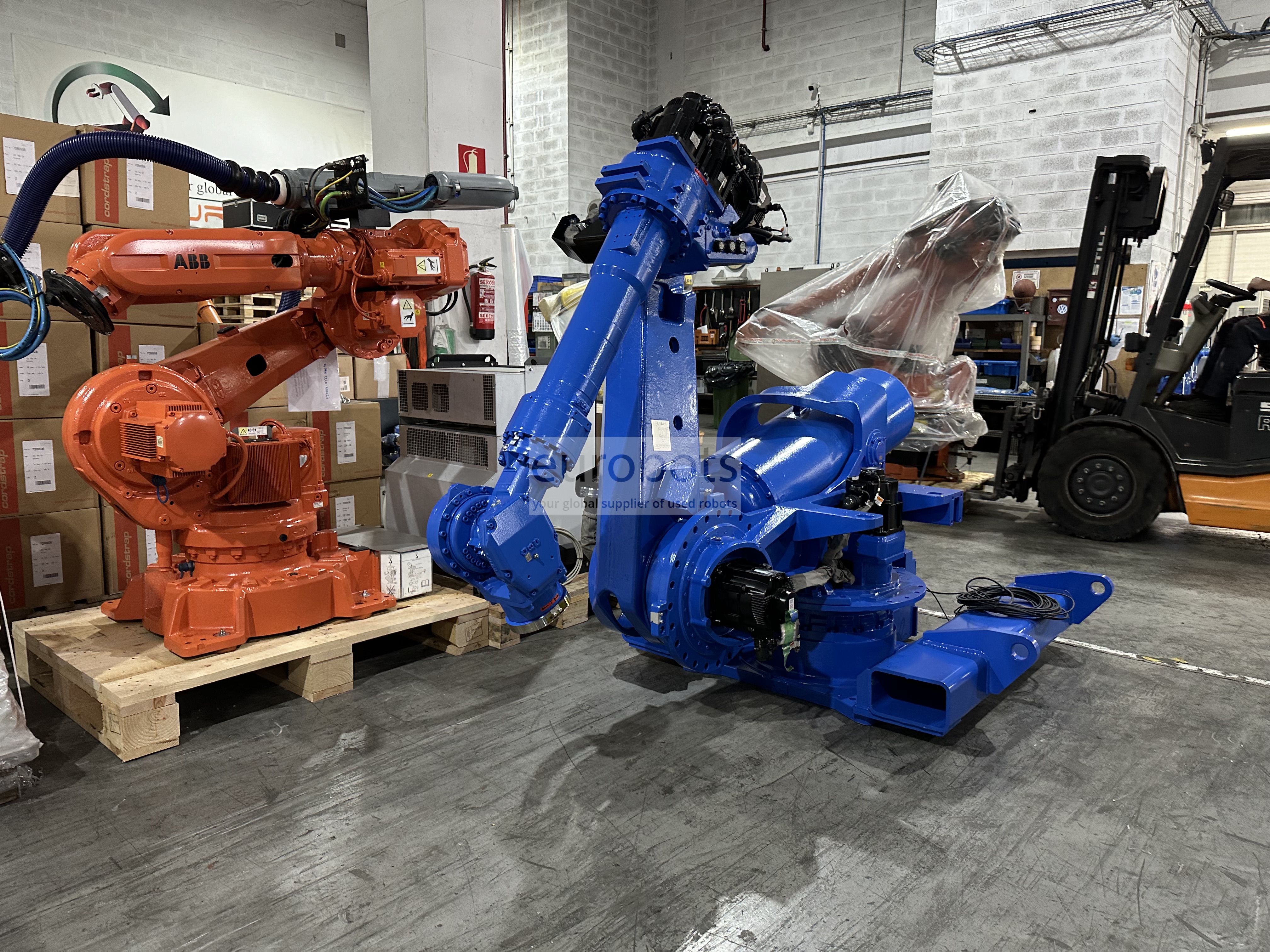

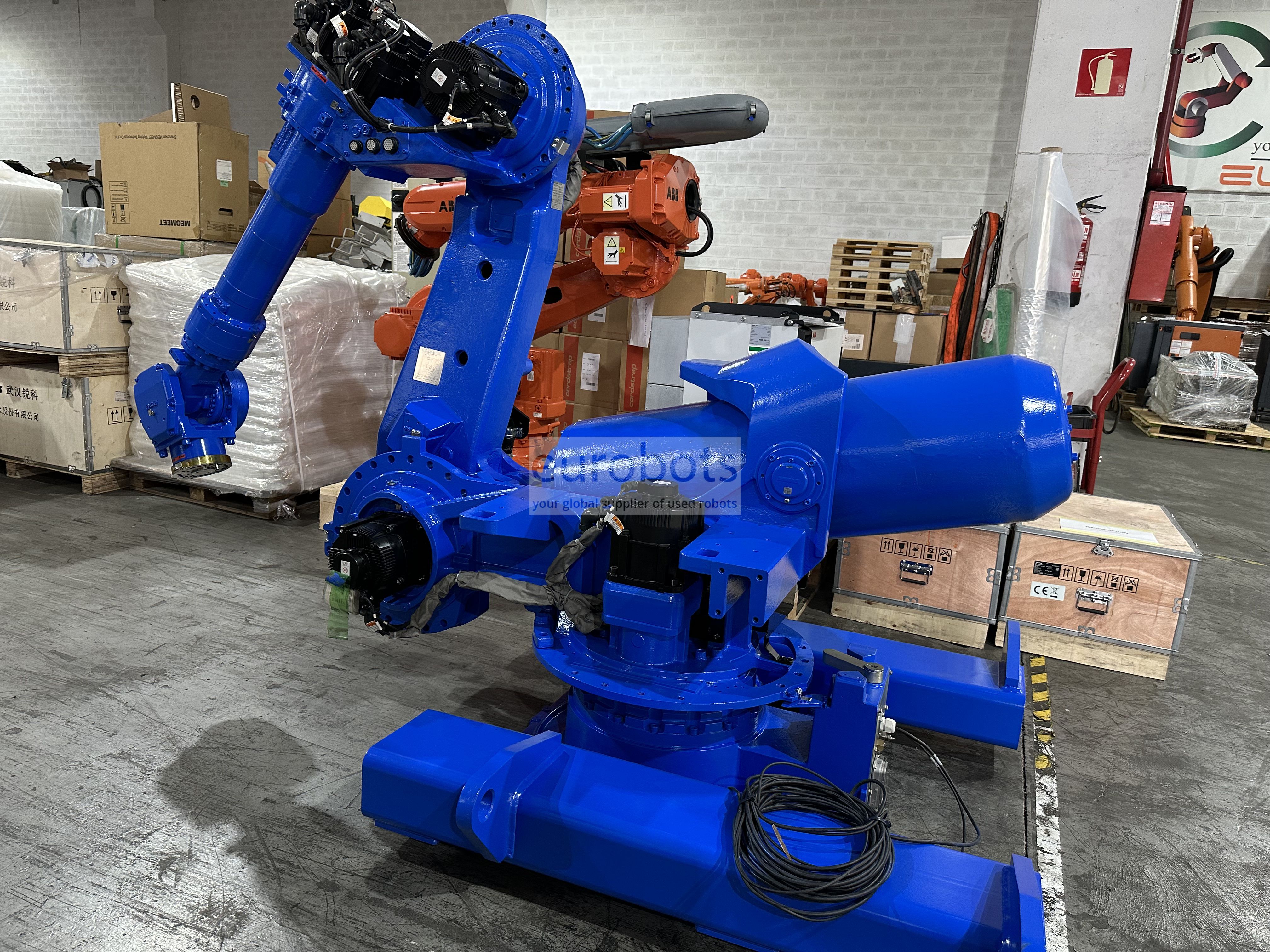

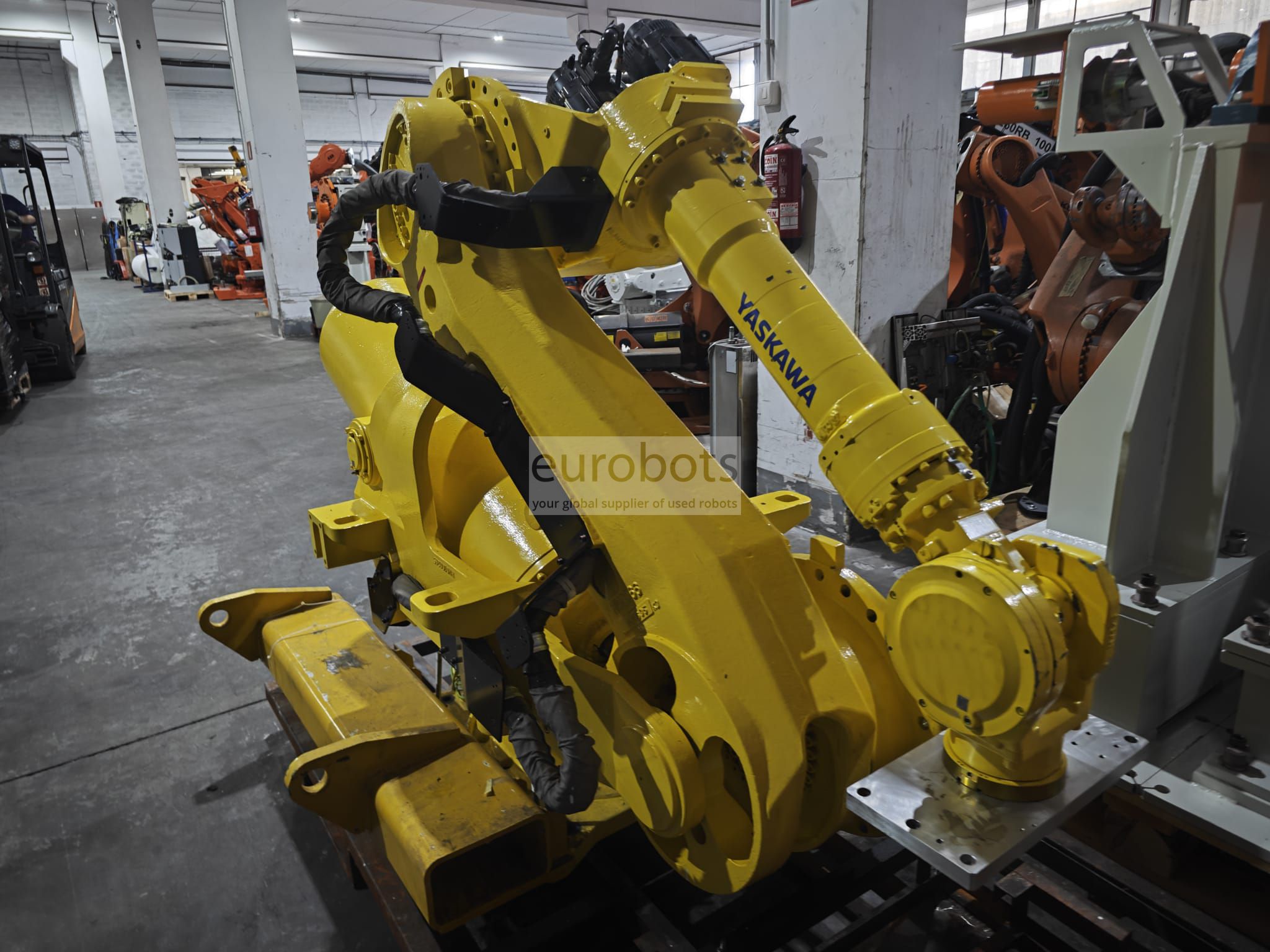

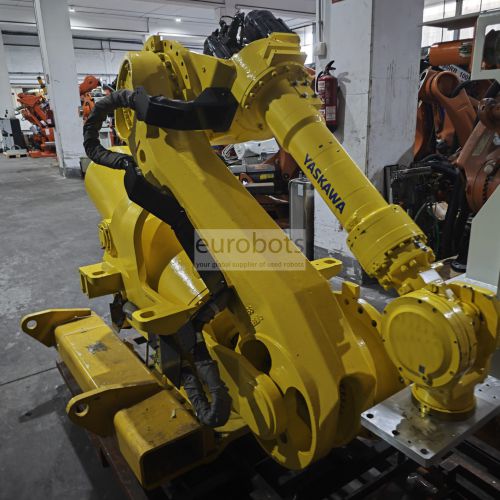

Мотоман Motoman ES165RD shelf

ES165RD II компактная и тонкая конструкция, обеспечивающая высокую производительность при прессовании и других тяжелых нагрузках. имеет 6 осей высокой скорости и ускорения, которые сокращают время цикла и увеличивают производство. Выполняет задачи в большом рабочем пространстве, манипулируя большими и тяжелыми частями, экономит 70% потребляемой мощности во время движения и 25% в периоды инерции. оснащенный контроллером DX200.

Контроллер DX200
DX200 - один из надежных системных контроллеров архитектуры с высокой надежностью и эффективностью системного уровня для роботизированных рабочих ячеек. Разнообразие сетевых соединений fieldbus. Динамические зоны помех защищают руку робота и обеспечивают улучшенную предотвращение столкновения. Позволяет до трех вспомогательных / внешних осей и может монтироваться дистанционно. обеспечивает:
Гибкость приложений.
Высокая производительность.
Минимальные затраты на интеграцию.
Гибкость приложений.
Повышенная надежность и энергоэффективность.
Улучшенная производительность, сокращенное среднее время ремонта (MTTR).
Категория 3 Функциональная безопасность (FSU).
Управление несколькими роботами до 8 роботов / 72 осей с синхронизированным перемещением между устройствами.
Расширенное управление движением робота (ARM) обеспечивает высокую производительность и планирование траектории.
Маленький и легкий кулон с цветным сенсорным экраном Windows® CE с возможностью просмотра нескольких окон.

Основные технические характеристики

ВАРИАНТЫ: ES165RD II ES200RD II
Максимальная загрузка робота: 165 кг 200 кг
Количество оси: 6 6
Максимальный горизонтальный охват: 3,140 мм 3,140 мм
Максимальный вертикальный охват: 4 782 мм 4 782 мм
Повторяемость: ± 0,2 мм ± 0,2 мм
контроллер: DX200 DX200

Диапазон движения (°)

ВАРИАНТЫ: ES165RD II ES200RD II
Ось S: ± 180 ° ± 180 °
Ось L: + 80 ° / -130 ° + 80 ° / -130 °
Axis U: + 208 ° / -112 ° + 208 ° / -107 °
Ось R: ± 360 ° ± 360 °
Ось B: ± 130 ° ± 125 °
Axis T: ± 360 ° ± 360 °

Максимальная скорость (° / с)

ВАРИАНТЫ: ES165RD II ES200RD II
Ось S: 105 ° / с 90 ° / с
Ось L: 105 ° / с 85 ° / с
Axis U: 105 ° / с 85 ° / с
Ось R: 175 ° / с 120 ° / с
Ось B: 150 ° / с 120 ° / с
Axis T: 240 ° / с 190 ° / с

Приложения для роботов

Обработка материалов
Уход за машиной
Пресса


Области применения

Дуговая сварка , Поддержка прессы , Картина , Обработка деталей , Измерение , Сборка деталей , Лазерная сварка Nd-Yag , Приварка шпилек , Advanced Manufacturing , фрезерная ячейка
