АББ Рельс IRB5400-03

В ожидании более запаса

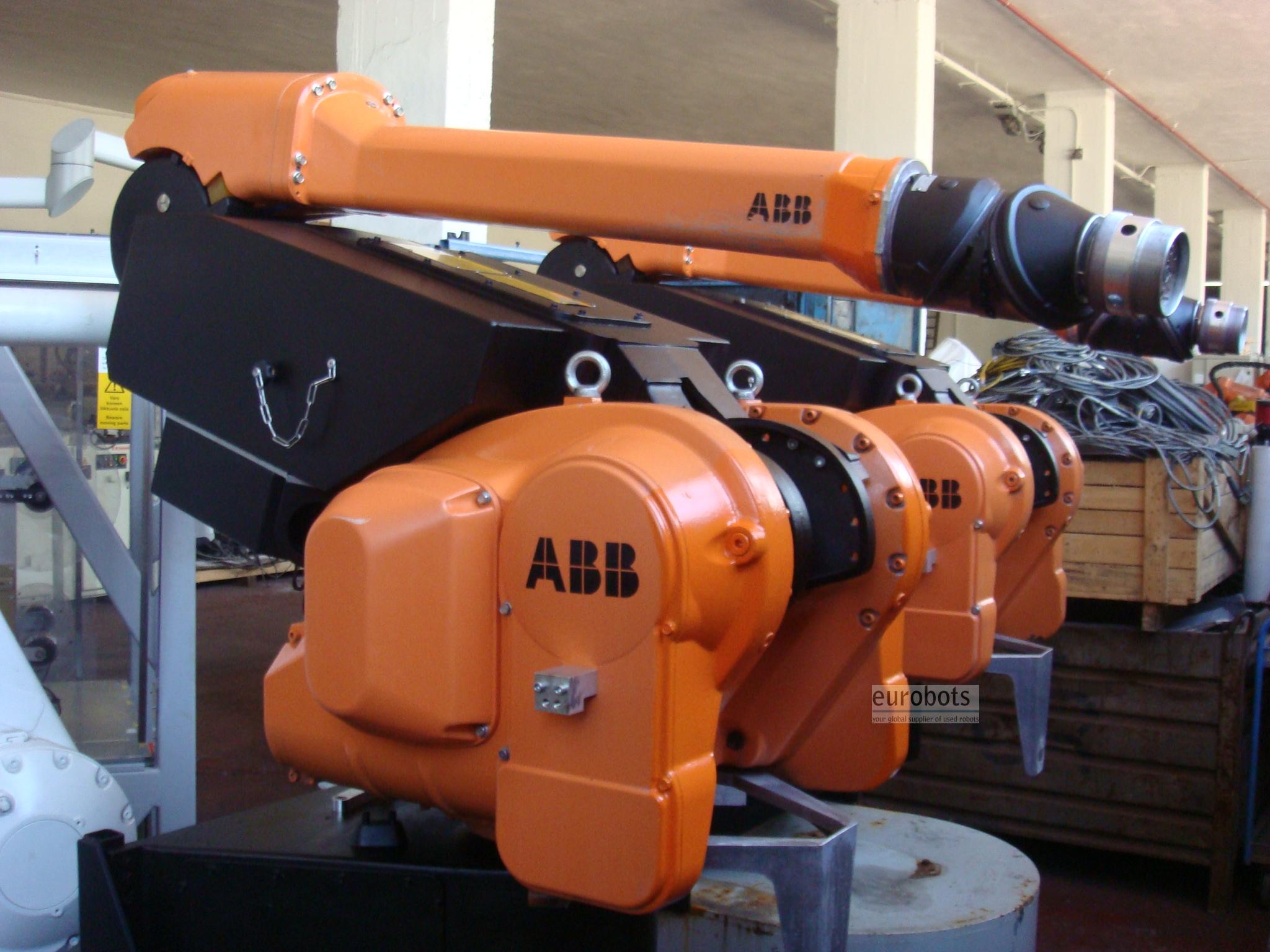

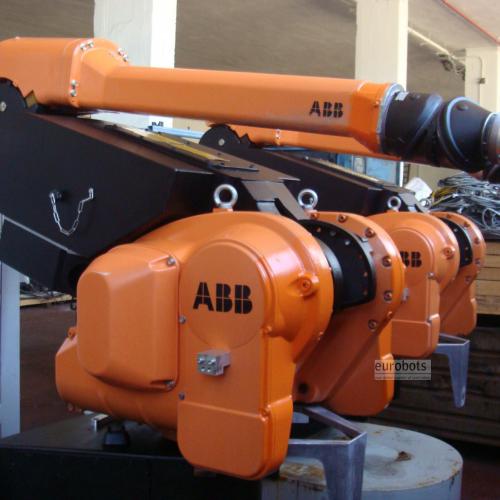

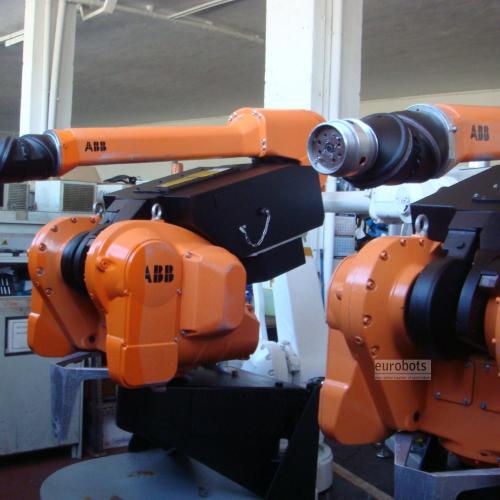

IRB5400-03 — это 7-осевая рельсовая версия покрасочных роботов серии 5400. Рельс Clean-Wall IRB 5400-03 — это надежный, быстрый и эффективный покрасочный робот. Значительный рабочий диапазон IRB 5400 стал еще больше с IRB 5400-03.
В сочетании с уникальным полым запястьем он обеспечивает непревзойденную гибкость, что делает робота идеальным для применения высоких скоростей.
качество «класса А» для отделки автомобильных кузовов и крупных деталей. Конструкция запястья сводит к минимуму загрязнение и обеспечивает прямой путь шланга, что продлевает срок его службы. Превосходная технология роботов и управления процессами от АББ
помогает обеспечить равномерную структуру пленки, внешний вид мирового класса и высокую производительность.
Конструкция Clean-Wall позволяет уменьшить ширину покрасочной камеры, уменьшить подачу воздуха и снизить энергопотребление.

Эти рельсы подходят как для новых объектов, так и для модернизации существующих систем покрасочных камер.
Конструкция направляющих Clean-Wall обеспечивает легкую интеграцию в стеновую систему покрасочной камеры.
Обычно поставляемые длины рельсов варьируются от 1,5 метров и могут достигать 12 метров и более в зависимости от применения.
Высокое качество отделки
Рельсовая система Clean-Wall компании АББ доступна с эксклюзивной интегрированной технологической системой (IPS) АББ. IPS обеспечивает
регулирование с замкнутым контуром, высокая скорость и контроль регулировки расхода краски и воздуха. Это сводит к минимуму избыточное распыление, обеспечивает однородность пленки, повышает качество отделки и экономит краску и растворитель. Робот обеспечивает высокое качество
при одновременном снижении затрат и защите окружающей среды.
Мощные программные инструменты
Мощный пакет программного обеспечения CAP (Computer Aided Painting) компании ABB, включающий ShopFloor Editor, позволяет легко программировать и настраивать процессы без остановки производства. Гибкие интерфейсы связи позволяют легко адаптироваться к любым требованиям к покраске.
Глобальная платформа контроллеров

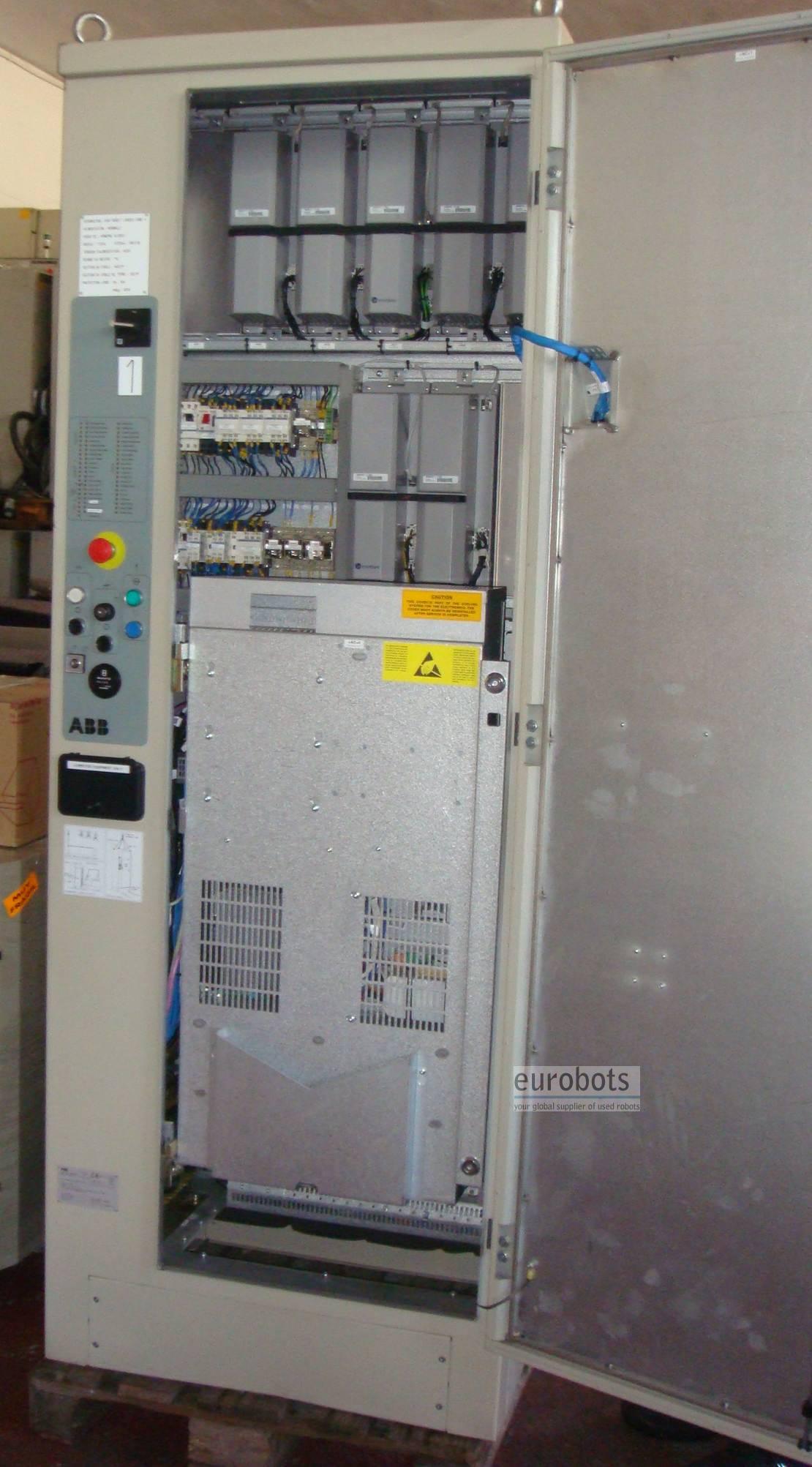

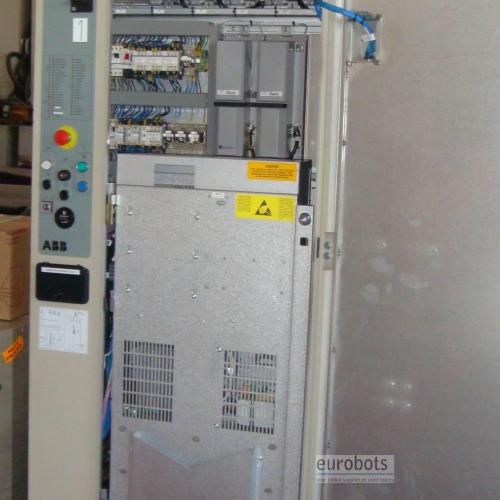

Контроллер S4P+ имеет модульную конструкцию и спроектирован с учетом высочайшего уровня эксплуатационной надежности. Из-за компании ABB
Обучение, обслуживание и инженерно-техническое обслуживание глобальной платформы контроллеров.
затраты на производство могут быть значительно снижены.

МАШИННЫЕ ИНТЕРФЕЙСЫ

Цифровые входы/выходы 512/512
Аналоговые входы/выходы 16/12
Удаленный ввод-вывод Интербус-С 64/64
Аллен Брэдли РИО 128/128
Профибус ДП 128/128
СС Линк 128/128

Последовательные каналы РС-232, РС-422, РС-485
Сеть Ethernet NFS/FTP
Протокол приложения робота RAP
Интерфейс заводской продукции
Высокоскоростное соединение IPS
Регистратор данных в реальном времени
DDE-сервер

Дисковод 3,5-дюймовый формат MS-DOS
ОСНОВНОЕ ПО
Базовая ОС Операционная система робота, многозадачность
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Грузоподъемность 15 кг
Количество осей 7

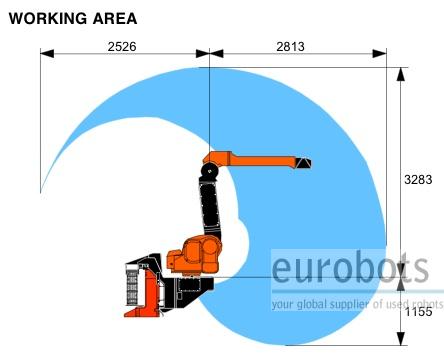

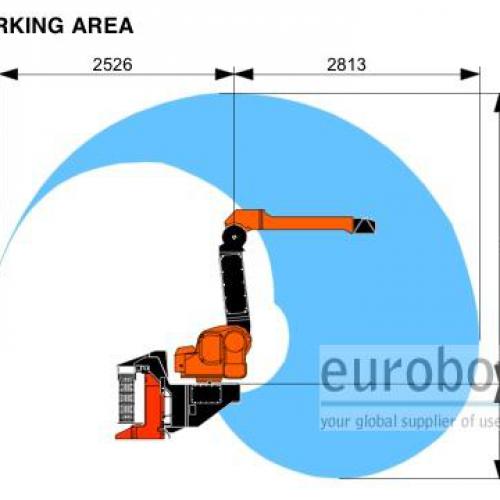

Движения оси:
Ось Рабочий диапазон Макс. скорость
Вращение 300° 137°/с
Вертикальный рычаг 160° 137°/с
Горизонтальный рычаг 150° 137°/с
Внутреннее запястье Безлимитный 440°/с
Изгиб запястья Безлимитный 430°/с
Внешнее запястье 920° 600°/с

Точность позы 0,15 мм (повторяемость)
Точность траектории Ø 6 мм (+/- 3 мм)
Железнодорожная система Длина 2м, 3м, 3,5м, 4м, 4,5м, …
Точность позы 0,1 мм (повторяемость)
Скорость 1,5 м/с
