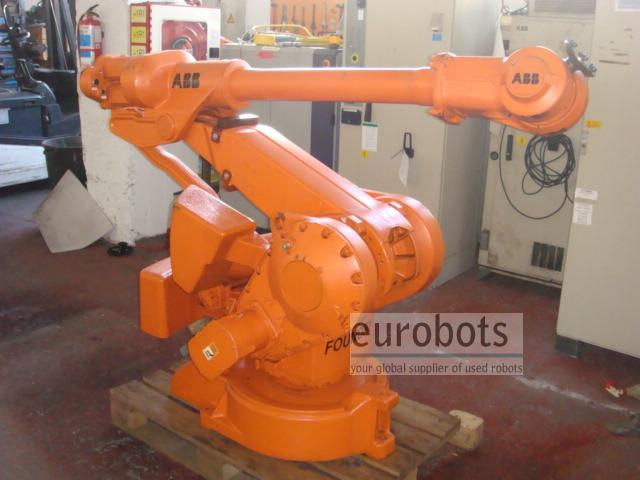

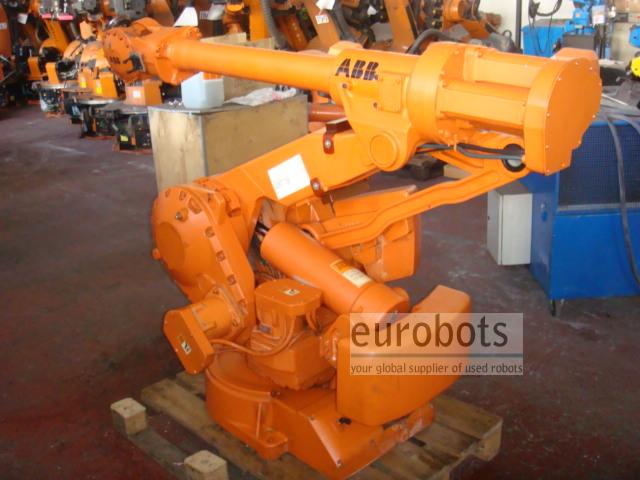

АББ IRB 4400FS30 M98A

В ожидании более запаса

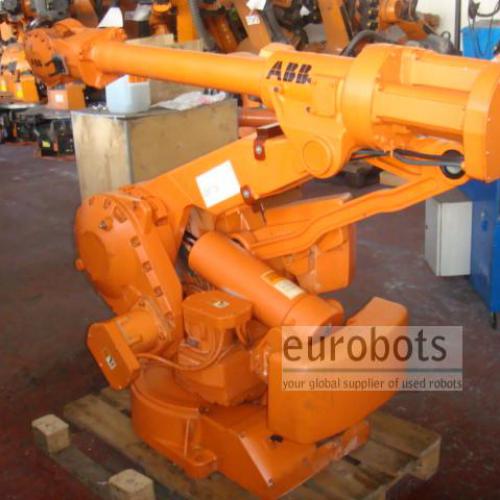

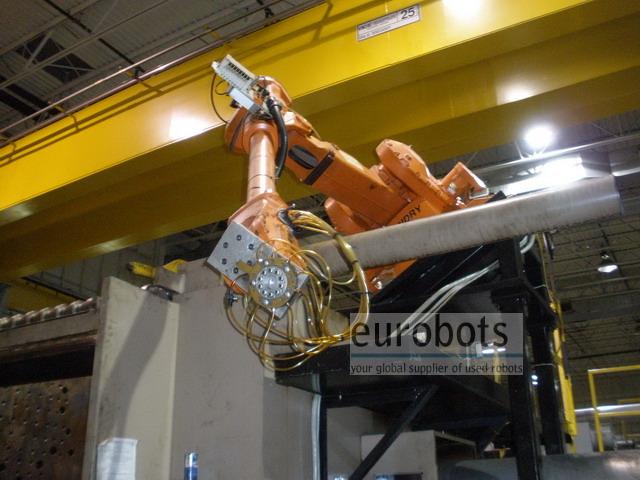

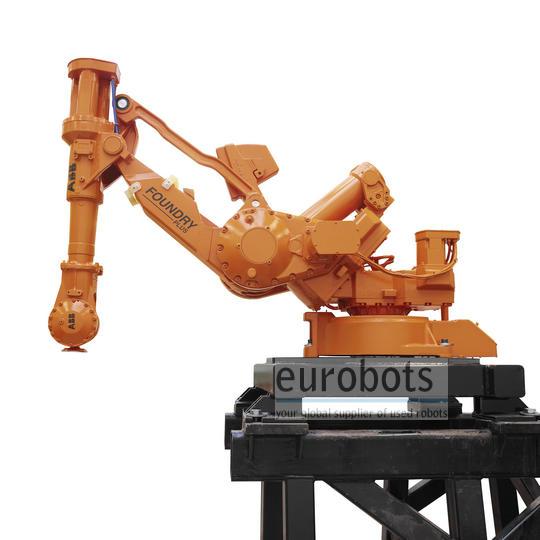

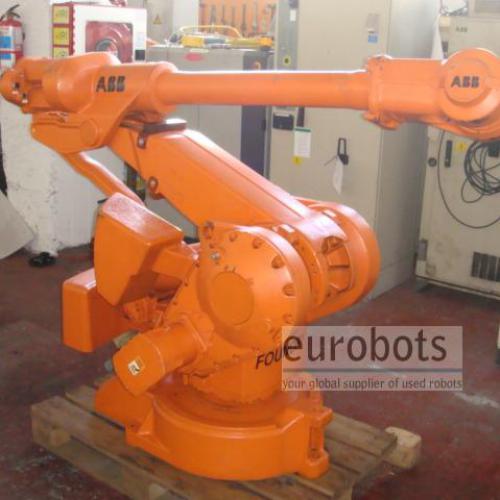

Год выпуска- 1999. Монтируемая на кронштейн модель робота IRB4400 с удлиненной рукой, имеющая горизонтальный вылет руки 2744 мм и грузоподъемность 30 кг. В противоположность традиционным 6-осевым роботам, большая часть рабочей зоны роботов, монтируемых на кронштейны, находится под их основанием. Таким образом, вылет руки IRB4400 FS30 из позиции над термопласт-автоматом или из примыкающего к нему положения составляет более 1 м под основанием, что обеспечивает быстрый и легкий доступ к детали или форме для литья под давлением. Исключительно широкий радиус действия в сочетании с грузоподъемностью 30 кг делают IRB4400 FS особенно ценным для применения в тех областях, где доступная площадь размещения минимальна, например, при заливке пластмассы в формы методом впрыска.

IRB4400FS– привлекательная альтернатива трех-осевым роботам, традиционно используемым при работе с термопласт-автоматами. Шестиосевая технология функционирования робота ABB превосходит их в маневренности, радиусе действия и точности – характеристиках, сокращающих время цикла и оптимизирующих качество продукта.

Кроме того, IRB4400S параллельно с каждым впрыском может выполнять пост-операционные задачи, тогда как традиционные трех-осевые роботы остаются при этом в режиме ожидания из-за ограниченности их исключительно линейного движения. Пост-операционные задачи могут включать очистку, оплавление, контроль качества, пробивание отверстий и сборку, что позволяет инженерам по планированию производственных площадей сократить количество технологических станций и уменьшить общее время производственного цикла.

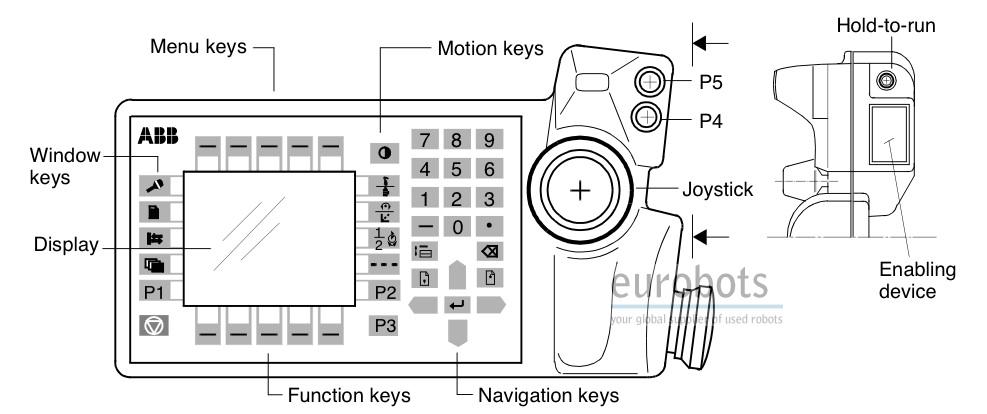

Контроллер S4 оперирует на языке RAPID, что значительно упрощает процесс программирования.



Характеристики робота:

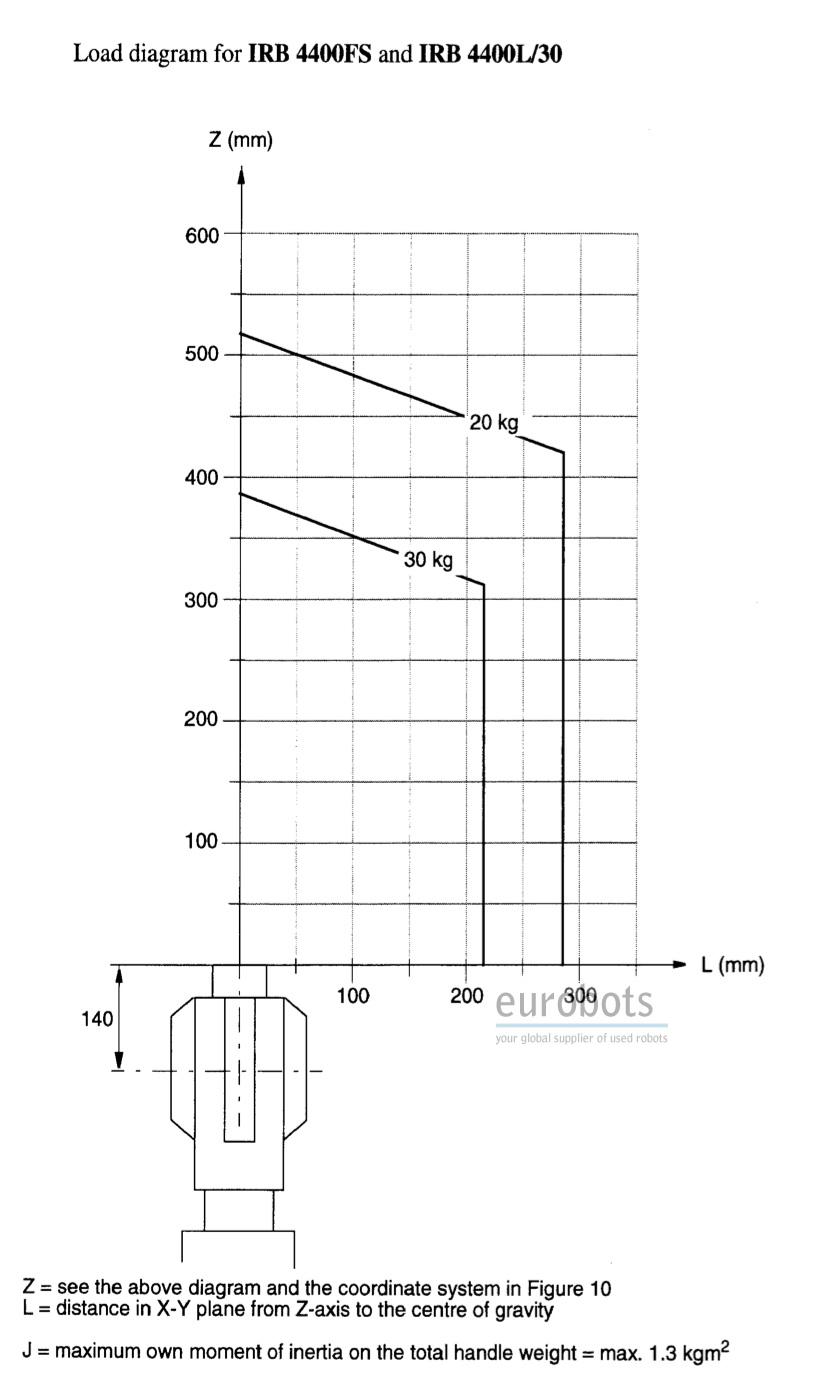

  • Максимальная грузоподъемность: 30 кг

  • Максимальный радиус действия: 2744 мм
  • Точность: 0,1 мм

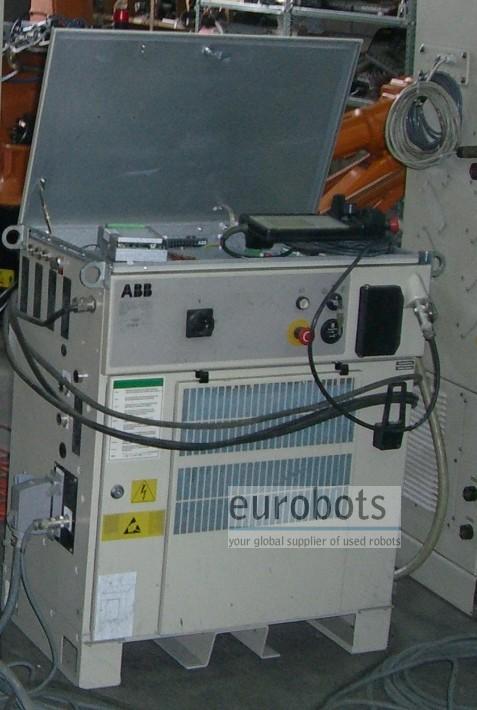

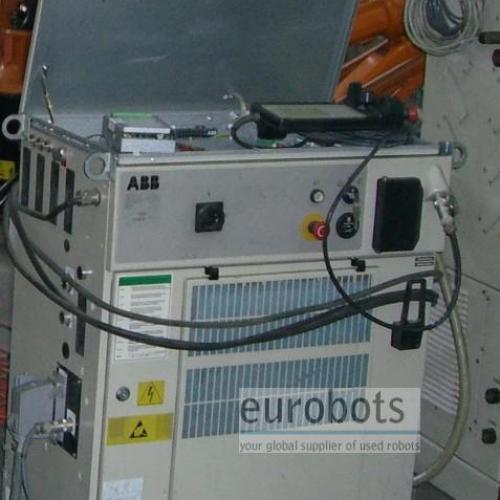

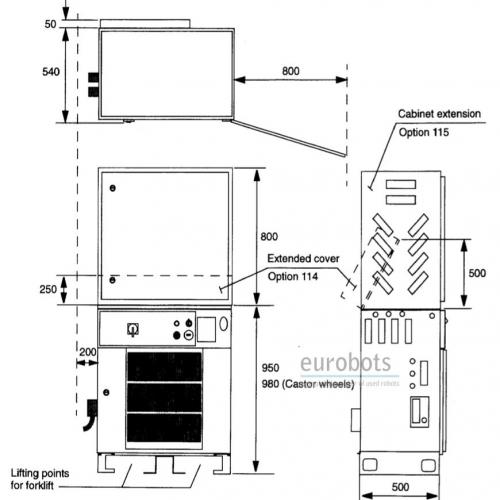

  • Контроллер: M98A S4C

Скорость движения:

  • Ось 1: 150º/сек
  • Ось 2: 120º/сек
  • Ось 3: 120º/сек
  • Ось 4: 225º/сек
  • Ось 5: 250º/сек
  • Ось 6: 330º/сек

Области применения

Дуговая сварка , Паллетирование , Погрузка и разгрузка деталей , Обработка , Обработка деталей , Сборка деталей

Картинки

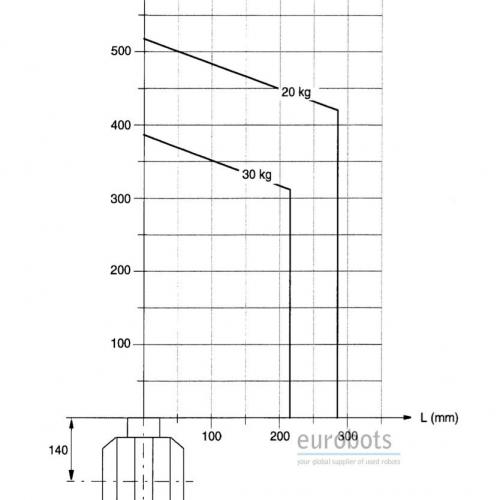

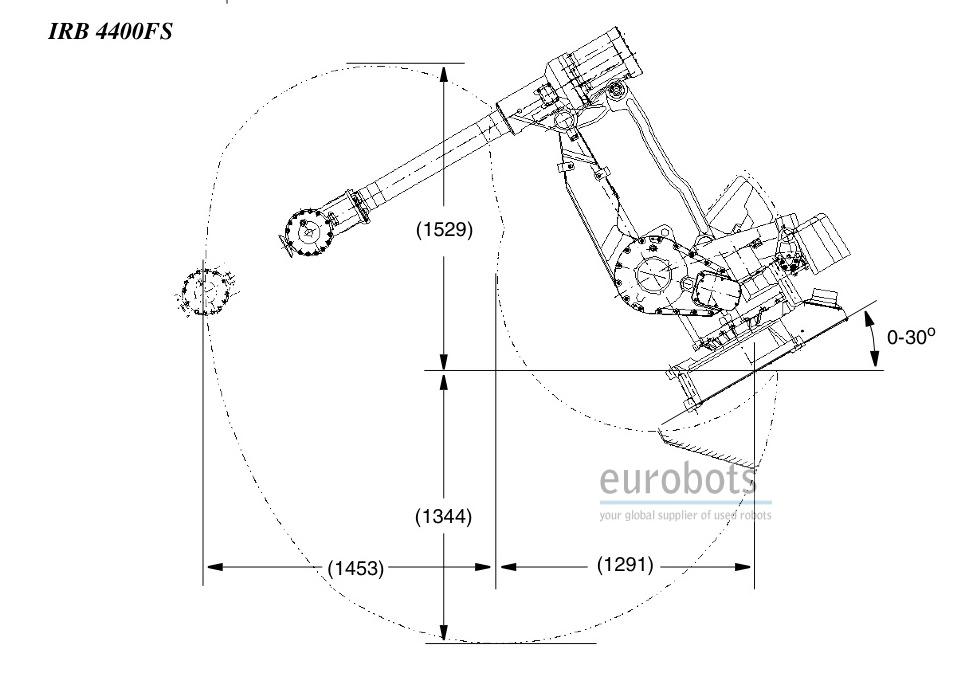

Диаграммы
